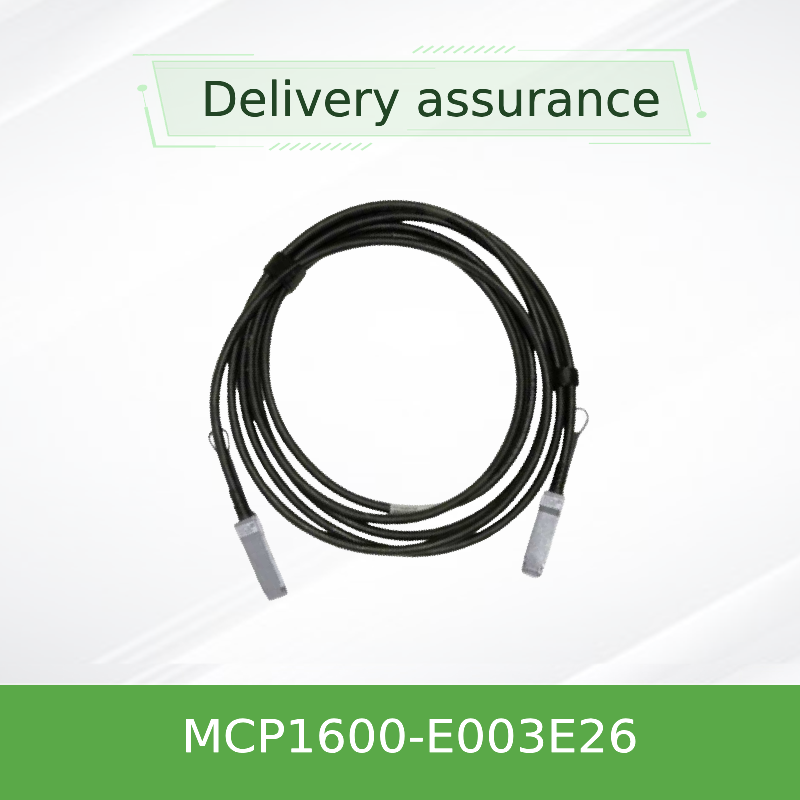

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passive DAC Kabel 3m, 26 AWG, InfiniBand EDR & 100GbE Kompatibel
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MCP1600-E003E26 |
| Dokumen: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | BARU DAN ASLI | Teknologi: | Infiniband |
| Jenis: | Kabel Mellanox AOC | Panjang kabel: | 3 meter |
| Nama: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Kabel j | Kata kunci: | Kabel Mellanox DAC |
| Menyoroti: | Kabel DAC Mellanox QSFP28 3m,Kabel EDR InfiniBand 100Gb/s,Kabel DAC kompatibel Nvidia 100GbE |
||
Deskripsi Produk
Mellanox MCP1600-E003E26 100 Gb/s QSFP28 Kabel DAC Pasif – 3m, 26 AWG, Kompatibel dengan InfiniBand EDR & 100GbE
KABEL TEMBAGA LAMPIRAN LANGSUNG 100 Gb/s QSFP28
Kabel DAC pasif untuk InfiniBand EDR & Ethernet 100 Gb/s • 3 meter • 26 AWG • Daya rendah • Latensi sangat rendah
Kabel DAC pasif untuk InfiniBand EDR & Ethernet 100 Gb/s • 3 meter • 26 AWG • Daya rendah • Latensi sangat rendah
Kecepatan Data
Hingga 100 Gb/dtk
Konektor
QSFP28 hingga QSFP28
Panjang
3,0 m (9,8 kaki)
AWG
26
Jenis
Tembaga Pasif
Nomor Bagian
MCP1600-E003E26
Pabrikan
NVIDIA® / Mellanox®
Protokol
InfiniBand EDR/100GbE
Kekuatan
≤ 0,1 W (pasif)
Kisaran Suhu
0°C hingga 70°C
Kepatuhan
RoHS, SFF-8665, SFF-8636
Jaket
LSZH (Halogen Nol Asap Rendah)
Ikhtisar Produk
ItuMellanox ® MCP1600-E003E26adalah kabel tembaga pemasangan langsung (DAC) QSFP28 berkinerja tinggi dan hemat biaya yang dirancang untuk aplikasi InfiniBand EDR dan Ethernet 100 Gb/s. Ini memberikan alternatif serat optik yang andal dan hemat daya untuk interkoneksi jarak pendek dalam pusat data dan lingkungan komputasi kinerja tinggi (HPC).
Rakitan kabel tembaga pasif ini mengintegrasikan empat pasangan tembaga berkecepatan tinggi, masing-masing beroperasi hingga 25 Gb/s, untuk menghasilkan kecepatan data agregat 100 Gb/s. Tanpa komponen aktif, ia menawarkan latensi serendah mungkin dan konsumsi daya mendekati nol, menjadikannya ideal untuk konektivitas top-of-rack (ToR) dan rak yang berdekatan.
Setiap konektor QSFP28 menyertakan EEPROM yang menyimpan data identifikasi dan konfigurasi produk, yang dapat dibaca oleh sistem host melalui antarmuka manajemen I²C yang sesuai dengan SFF-8636. Kabel ini dapat dicolokkan panas, sesuai RoHS, dan dilengkapi jaket LSZH (Low Smoke Zero Halogen) yang tahan lama.
Fitur Utama
- Kecepatan data agregat hingga 100 Gb/dtk
- Faktor bentuk QSFP28 yang sesuai dengan SFF-8665
- Desain pasif - tidak ada komponen aktif, tidak ada konsumsi daya tambahan
- Tegangan suplai tunggal 3,3 V
- Suhu wadah pengoperasian: 0°C hingga 70°C
- Hot-pluggable untuk memudahkan pemasangan dan penggantian
- Sesuai RoHS dan jaket LSZH untuk keamanan
- Antarmuka manajemen I²C yang sesuai dengan SFF-8636
Teknologi & Konstruksi
MCP1600-E003E26 adalah rakitan kabel tembaga twinaksial pasif. Ini secara langsung mentransmisikan sinyal listrik antara port QSFP28 tanpa pengkondisian sinyal, pengaturan waktu, atau amplifikasi. Pendekatan pasif ini memberikan beberapa keuntungan utama:
- Latensi sangat rendah:Tipikal di bawah 100 ns, penting untuk HPC dan perdagangan finansial.
- Konsumsi daya yang dapat diabaikan:Mengkonsumsi kurang dari 0,1 W, mengurangi beban termal pusat data.
- Integritas sinyal tinggi:Impedansi diferensial 100 Ω dan pelindung yang dioptimalkan meminimalkan crosstalk dan insertion loss.
Konstruksi kabel menggunakan konduktor tembaga 26 AWG dengan jaket LSZH yang tahan lama. Pengukur 26 AWG yang lebih tebal mendukung jangkauan yang lebih jauh dengan tetap menjaga integritas sinyal. Setiap kabel diuji secara ketat selama produksi untuk memastikan kinerja luar biasa dan daya tahan jangka panjang, dengan Bit Error Rate (BER) lebih baik daripada 1E-15 saat digunakan dengan sistem Mellanox.
Kesesuaian
MCP1600-E003E26 sepenuhnya mematuhi standar industri dan dapat dioperasikan dengan berbagai peralatan jaringan:
- Standar:SFF-8665 (QSFP28), SFF-8636 (antarmuka manajemen), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
- Kompatibel dengan:Sakelar, adaptor, dan sistem NVIDIA® / Mellanox®; juga dapat dioperasikan dengan port QSFP28 yang sesuai dengan MSA lainnya
- EEPROM:Diprogram dengan informasi produk per SFF-8636; nama vendor: NVIDIA, OUI: 00-02-C9
Catatan:Untuk performa dan kompatibilitas terbaik, kami sarankan untuk memverifikasi kompatibilitas dengan switch atau model server spesifik Anda sebelum memesan.
Spesifikasi
Peringkat Maksimum Mutlak
| Parameter | Minimal | Maks | Satuan |
|---|---|---|---|
| Tegangan suplai | -0,3 | 3.6 | V |
| Tegangan masukan data | -0,3 | 3.6 | V |
| Kontrol tegangan masukan | -0,3 | 3.6 | V |
Spesifikasi Operasional
| Parameter | Minimal | Ketik | Maks | Satuan |
|---|---|---|---|---|
| Tegangan suplai (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Konsumsi daya | -- | -- | 0,1 | W |
| Suhu wadah pengoperasian | 0 | -- | 70 | °C |
| Kelembaban relatif pengoperasian | 5 | -- | 85 | % |
Listrik & Mekanik
| Parameter | Minimal | Ketik | Maks | Satuan |
|---|---|---|---|---|
| Impedansi karakteristik | 90 | 100 | 110 | Ω |
| Penundaan propagasi | -- | -- | 4.5 | ns/m |
* Penundaan propagasi hanya untuk referensi.
Panduan Seleksi
Seri MCP1600 menawarkan beragam ukuran panjang dan kawat untuk memenuhi berbagai kebutuhan penerapan:
| Nomor Bagian | Panjang | AWG | Keterangan |
|---|---|---|---|
| MCP1600-E003E26 | 3,0 m | 26 | 3m, Hitam, 26AWG |
| MCP1600-E00AE30 | 0,5 m | 30 | 0,5m, Hitam, 30AWG |
| MCP1600-E001E30 | 1,0 m | 30 | 1m, Hitam, 30AWG |
| MCP1600-E01AE30 | 1,5 m | 30 | 1,5m, Hitam, 30AWG |
| MCP1600-E002E30 | 2,0 m | 30 | 2m, Hitam, 30AWG |
| MCP1600-E02AE26 | 2,5 m | 26 | 2,5m, Hitam, 26AWG |
| MCP1600-E004E26 | 4,0 m | 26 | 4m, Hitam, 26AWG |
| MCP1600-E005E26 | 5,0 m | 26 | 5m, Hitam, 26AWG |
Catatan: x = jangkauan (meter), y = pengukur kawat (AWG).
Mengapa Memilih MCP1600-E003E26?
✓
Hemat biaya
Biaya lebih rendah dibandingkan transceiver optik untuk sambungan jarak pendek.
Biaya lebih rendah dibandingkan transceiver optik untuk sambungan jarak pendek.
✓
Hemat daya
Mengkonsumsi <0,1 W, mengurangi daya pusat data dan biaya pendinginan.
Mengkonsumsi <0,1 W, mengurangi daya pusat data dan biaya pendinginan.
✓
Latensi sangat rendah
Ideal untuk HPC, AI, dan lingkungan perdagangan keuangan.
Ideal untuk HPC, AI, dan lingkungan perdagangan keuangan.
✓
Andal & tahan lama
Pengujian yang ketat dan jaket LSZH memastikan masa pakai yang lama.
Pengujian yang ketat dan jaket LSZH memastikan masa pakai yang lama.
✓
Pasang dan mainkan
Konektor QSFP28 hot-pluggable dengan EEPROM untuk kemudahan integrasi.
Konektor QSFP28 hot-pluggable dengan EEPROM untuk kemudahan integrasi.
✓
Berbasis standar
SFF-8665, SFF-8636, sesuai RoHS untuk interoperabilitas luas.
SFF-8665, SFF-8636, sesuai RoHS untuk interoperabilitas luas.
Layanan & Dukungan
- Jaminan:Garansi perangkat keras terbatas selama 1 tahun yang mencakup perbaikan atau penggantian suku cadang (sesuai kebijakan pabrikan asli).
- Dukungan teknis:Tim kami yang berpengalaman memberikan bantuan teknis pra-penjualan dan pasca-penjualan untuk memastikan kelancaran penerapan.
- Pengiriman global:Pengiriman ke seluruh dunia dengan mitra logistik yang andal.
- Kustomisasi:Panjang kabel khusus dan pemrograman EEPROM tersedia untuk pesanan dalam jumlah besar (silakan tanyakan).
Pertanyaan yang Sering Diajukan
Q: Berapa jarak maksimum untuk kabel DAC pasif?
J: DAC pasif biasanya direkomendasikan untuk jarak hingga 5 meter. MCP1600-E003E26 berukuran 3 meter dan memberikan integritas sinyal optimal dalam rentang tersebut.
T: Apakah kabel ini kompatibel dengan switch 100GbE dari vendor lain?
J: Ya, ini sesuai dengan MSA dan dapat dioperasikan dengan sebagian besar port QSFP28 standar. Namun, kami menyarankan untuk memverifikasi kompatibilitas dengan model sakelar spesifik Anda.
T: Apa arti "pasif" pada kabel ini?
A: Pasif artinya kabel tidak memiliki komponen elektronik aktif (amplifier, retimer). Ia hanya mengandalkan konduktor tembaga untuk mengirimkan sinyal, menawarkan latensi dan konsumsi daya serendah mungkin.
T: Apa perbedaan antara versi 30 AWG dan 26 AWG?
J: Angka AWG yang lebih rendah menunjukkan konduktor yang lebih tebal, sehingga memungkinkan panjang kabel lebih panjang. Versi 30 AWG digunakan untuk kabel yang lebih pendek (hingga 2m), sedangkan 26 AWG mendukung jangkauan yang lebih panjang (hingga 5m). MCP1600-E003E26 menggunakan 26 AWG untuk performa 3 meter yang andal.
Tindakan pencegahan
- Jari-jari lentur:Radius tekukan tunggal minimum adalah 5× diameter luar kabel (kira-kira 47 mm untuk 26 AWG); radius tekukan berulang adalah 10× diameter luar (kira-kira 94 mm).
- Penanganan konektor:Hindari menarik rumah konektor; gunakan tab penarik untuk memutuskan sambungan.
- Suhu pengoperasian:Jangan mengoperasikan di luar kisaran suhu casing 0°C hingga 70°C.
- Tindakan pencegahan ESD:Ikuti prosedur penanganan ESD standar untuk mencegah kerusakan pada komponen sensitif.
Pengenalan Perusahaan
Hong Kong Starsurge Group Co., Terbatasadalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem berbasis teknologi. Didirikan pada tahun 2008, perusahaan ini melayani pelanggan di seluruh dunia dengan produk-produk termasuk switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan jaringan terkait.
Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintahan, perawatan kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Perusahaan ini juga menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak khusus, dukungan multibahasa, dan pengiriman global.
Dengan pendekatan yang mengutamakan pelanggan, Starsurge berfokus pada kualitas yang dapat diandalkan, layanan responsif, dan solusi khusus yang membantu klien membangun infrastruktur jaringan yang efisien, terukur, dan dapat diandalkan.
Daftar Periksa Pembeli
✅
Konfirmasikan panjang kabel yang diperlukan (3 m untuk model ini).
✅
Pastikan sakelar/server mendukung antarmuka QSFP28.
✅
Periksa apakah DAC pasif cocok untuk jarak Anda (disarankan ≤5 m).
✅
Pastikan kisaran suhu pengoperasian memenuhi lingkungan Anda.
✅
Konfirmasikan kompatibilitas vendor (disarankan NVIDIA/Mellanox).
✅
Pertimbangkan skalabilitas dan kepadatan port di masa depan.
