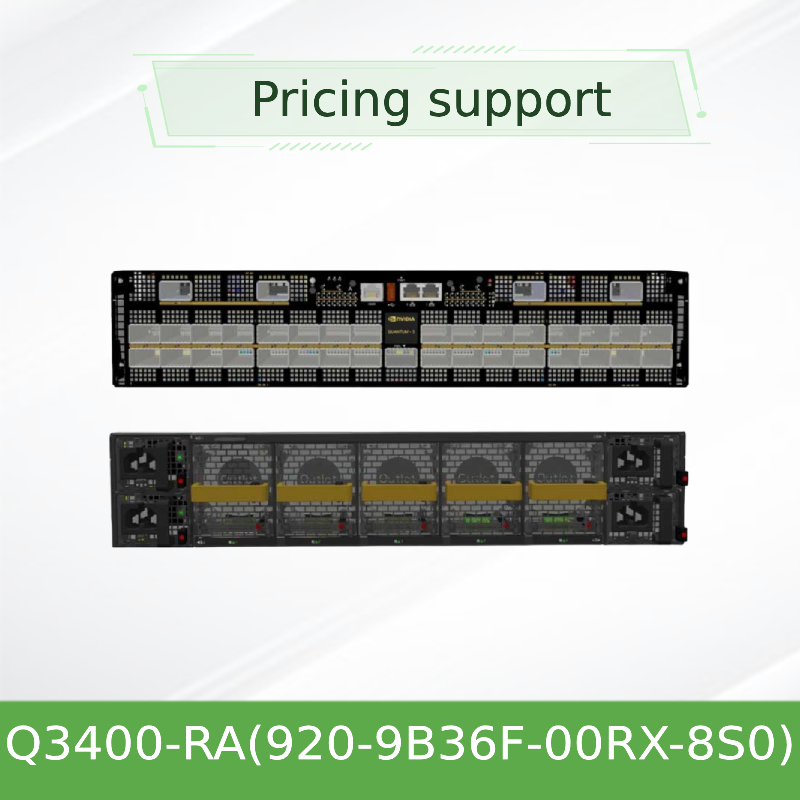

Sakelar Tulang Punggung NVIDIA Q3400-RA: Throughput 115,2 Tb/s untuk Pusat Data yang Dapat Diskalakan
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | Q3400-RA (920-9B36F-00RX-8S0) |
| Dokumen: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model TIDAK.: | Q3400-RA 920-9B36F-00RX-8S0 | tingkat transmisi: | 800GB |
|---|---|---|---|
| Pelabuhan: | 72 | Fungsi: | Lacp, stackable, dukungan VLAN |
| Teknologi: | Infiniband | Kecepatan Maks: | Xdr |
| Paket Transportasi: | Sedang mengemas | Spesifikasi: | 43.6*433.2*590.6 mm |
| Merek dagang: | Mellanox | Asal: | Cina |
| Menyoroti: | Sakelar Tulang Punggung NVIDIA Q3400-RA,Sakelar Tulang Punggung NVIDIA 115,2 Tb/s |
||
Deskripsi Produk
Sakelar Tulang Punggung NVIDIA Q3400-RA: Throughput 115,2 Tb/s untuk Pusat Data yang Dapat Diskalakan
NVIDIA Q3400-RA adalah sistem sakelar InfiniBand XDR berkecepatan 800Gb/s dengan radiks tinggi yang ditenagai oleh NVIDIA Quantum-3 ASIC. Dirancang untuk lingkungan AI dan HPC yang paling menuntut, sasis 4U menyediakan 144 port melalui 72 cage OSFP, memungkinkan topologi fat-tree dua tingkat masif yang mendukung hingga 10.368 NIC ConnectX-8. Dengan SHARPv3 terintegrasi, perutean adaptif, dan isolasi kinerja, Q3400-RA adalah blok penyusun tulang punggung yang ideal untuk pusat data generasi berikutnya.
Spesifikasi Utama
- 144 port XDR melalui 72 cage OSFP
- 115,2 Tb/s kapasitas switching total
- 4U faktor bentuk yang dioptimalkan untuk rak
- 8 × PSU catu daya redundan yang dapat ditukar saat panas
- Siap UFM manajemen dalam jalur FNM
Fitur Utama
- Port berkecepatan 800Gb/s berdensitas tinggi: 144 port XDR (200Gb/s per jalur) di 72 cage OSFP, mendukung optik 400G dan 800G
- Quantum-3 ASIC: SerDes 200G mutakhir, SHARPv3 untuk akselerasi kolektif, dan komputasi dalam jaringan tingkat lanjut
- 115,2 Tb/s tanpa blokir: Bandwidth biseksi penuh dengan latensi rendah yang deterministik, ideal untuk pelatihan AI paralel masif
- Redundan & dapat ditukar saat panas: 8 catu daya (aliran udara C2P) dan 10 kipas; redundansi N+1 dengan penggantian tanpa henti
- Port FNM siap UFM: Port manajemen dalam jalur (OSFP) khusus untuk NVIDIA Unified Fabric Manager™ (UFM)
- Topologi fleksibel: Mendukung Fat-Tree, Dragonfly+, Torus multidimensi, dan lainnya - siap untuk tulang punggung/daun
Tinjauan Teknologi
Quantum-3 ASIC: Q3400-RA memanfaatkan SerDes 200Gb/s per jalur, menghasilkan 800Gb/s per port OSFP. Dikombinasikan dengan NVIDIA SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol), ini mempercepat operasi kolektif dengan membebaskan MPI dan primitif pembelajaran mendalam langsung ke dalam jaringan. Perutean adaptif dan kontrol kemacetan memastikan kinerja yang konsisten bahkan di jaringan yang padat.
Manajemen dalam jalur: Port FNM (Fabric Network Management) panel depan menyediakan akses UFM khusus tanpa mengonsumsi port data, menyederhanakan desain topologi dan memungkinkan telemetri tingkat lanjut.
Penerapan Khas
- Tulang punggung dalam Fat-Tree skala besar: Hubungkan hingga 10.368 NIC ConnectX-8 dalam topologi dua tingkat
- Kluster pelatihan AI: Memberdayakan jaringan superpod NVIDIA DGX dan HGX dengan 800Gb/s per tautan
- Komputasi berkinerja tinggi: Mempercepat simulasi cuaca, dinamika molekuler, dan elemen hingga
- Pusat data cloud & perusahaan: Bangun jaringan yang dapat diskalakan dan berlatensi rendah untuk keuangan, manufaktur, dan penelitian
Kompatibilitas
| Komponen / Ekosistem | Kompatibilitas |
|---|---|
| NIC | ConnectX-8, ConnectX-7, ConnectX-6 (dengan negosiasi kecepatan) |
| Optik & kabel | OSFP, OSFP-ke-OSFP, tembaga aktif/pasif, mode tunggal/multi-mode |
| Manajemen | NVOS (NVUE), UFM, SNMP, REST API, konsol serial |
| Topologi | Fat-Tree, Dragonfly+, Torus, dan kustom |
| Standar | Spesifikasi Arsitektur InfiniBand 1.5, RoHS, CE, FCC, VCCI, cTUVus |
Spesifikasi Teknis
| Kategori | Detail |
|---|---|
| Kepadatan port | 144 port XDR (800Gb/s) melalui 72 cage OSFP |
| Kapasitas switching | 115,2 Tb/s |
| Faktor bentuk | Pemasangan rak 4U (T: 7" L: 17,24" D: 33,5") / kedalaman 850 mm |
| Berat (terisi penuh) | 60 kg (dengan 8 PSU) |
| PSU | 8 × 2000W AC, aliran udara C2P, 200-240V ~ 50/60Hz |
| Kipas | 10 unit kipas yang dapat ditukar saat panas, aliran udara C2P |
| Daya tipikal (ATIS) | 2,9 kW (kabel pasif); 7 kW (kabel aktif) |
| Manajemen | NVOS (NVUE), UFM, konsol serial (RJ45), USB 2.0, I²C, port MGT 1GbE ganda |
| Suhu operasi | 0°C hingga 35°C (aliran udara terbalik); Non-operasi: -40°C hingga 70°C |
| Tingkat kebisingan | 78,4 dBA @ kondisi nominal (ISO 7779) |
| Regulasi | CB, cTUVus, CE, CU, EMC (CE/FCC/VCCI/ICES/RCM), RoHS |
| Kit rel | 930-9SKIT-00LO-00B (tanpa alat, kedalaman rak 700-800 mm) |
* Beberapa nilai adalah tipikal. Harap konfirmasikan spesifikasi yang tepat dengan perwakilan NVIDIA Anda.
Panduan Pemilihan
| SKU | Deskripsi | Aliran Udara | Kedalaman Rak |
|---|---|---|---|
| 920-9B36F-00RX-8S0 | Q3400-RA, 4U, 144 port XDR, 8 PSU, terkelola, aliran udara C2P | C2P (konektor ke daya) | Kedalaman standar (850 mm) |
| 930-9SKIT-00LO-00B | Kit rel tanpa alat untuk Q3400 4U | -- | 700-800 mm |
| 930-9SPSU-00RA-00A | PSU AC 2000W (C2P) untuk Quantum-3 | C2P | -- |
| 930-9SFAN-00RM-00B | Unit kipas (C2P) untuk sistem berpendingin udara XDR | C2P | -- |
Keunggulan
- Radiks tak tertandingi: 144 port dalam 4U - lebih sedikit sakelar, biaya lebih rendah, pengkabelan lebih sederhana
- Kompatibel ke depan: Mendukung optik NDR dan XDR, melindungi investasi
- Akselerasi SHARPv3: Mengurangi waktu pelatihan AI hingga 20%
- Manajemen yang disederhanakan: NVOS dengan NVUE, Zero-Touch Provisioning (ZTP), dan integrasi UFM
- Dukungan global: Bantuan teknis 24/7, RMA, dan layanan di tempat
Layanan & Dukungan
Hong Kong Starsurge Group Co., Limited menyediakan dukungan siklus hidup penuh untuk sakelar NVIDIA Q3400-RA:
- Konsultasi pra-penjualan: Desain topologi, perencanaan daya/pendinginan, dan analisis ROI
- Logistik & pengiriman: Pengiriman global dengan pelacakan dan izin bea cukai
- Dukungan teknis: Diagnostik jarak jauh, penggantian di tempat, dan pembaruan firmware
- Pelatihan: Lokakarya bersertifikat NVIDIA (lab langsung, administrasi UFM)
- Garansi: Garansi perangkat keras standar 1 tahun (opsi perpanjangan tersedia)
Pertanyaan yang Sering Diajukan
Apa perbedaan antara Q3400-RA dan Q3200-RA?
Q3400-RA adalah sasis 4U dengan 144 port (115,2 Tb/s) - ideal untuk peran tulang punggung. Q3200-RA adalah sasis 2U dengan dua sakelar independen (total 72 port, 57,6 Tb/s) - ideal untuk daun atau jaringan yang lebih kecil.
Bisakah saya menggunakan optik NDR dengan Q3400-RA?
Ya. Port mendukung optik dan kabel NDR (400Gb/s) dan XDR (800Gb/s). Untuk koneksi NDR, gunakan perintah `connection-mode ndr` di NVOS.
Apakah Q3400-RA dikelola atau tidak dikelola?
Ini adalah sakelar yang dikelola sepenuhnya dengan NVOS (NVUE) dan mendukung manajemen di luar jalur (1GbE MGT) dan dalam jalur (FNM).
Apa itu port FNM?
Port Fabric Network Management adalah port InfiniBand OSFP khusus untuk konektivitas UFM, yang mempertahankan semua port standar untuk lalu lintas data.
Berapa perkiraan waktu pengiriman?
Barang stok dikirim dalam 5-7 hari kerja. Untuk konfigurasi kustom, silakan hubungi penjualan.
Perhatian & Keselamatan
- Berat: Q3400-RA berbobot 60 kg. Selalu gunakan lift server dan setidaknya dua orang saat memasang rak
- Aliran Udara: Pertahankan jarak setidaknya 8 cm di sekitar bukaan ventilasi. Gunakan hanya PSU dan kipas aliran udara C2P
- Daya: Lepaskan semua 8 kabel daya sebelum servis. Sistem menggunakan sekering kutub ganda/netral
- Suhu: Jangan beroperasi di atas suhu ambien 35°C. Pantau ambang batas suhu ASIC (Peringatan: 105°C, Kritis: 120°C)
- Pelepasan muatan elektrostatik: Gunakan perlindungan ESD saat menangani kartu dan transceiver
Tentang Hong Kong Starsurge Group Co., Limited
Didirikan pada tahun 2008, Starsurge adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang didorong oleh teknologi. Kami melayani klien pemerintah, kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan di seluruh dunia. Dengan tim penjualan dan teknis yang berpengalaman, kami memberikan solusi jaringan yang disesuaikan -- mulai dari sakelar dan NIC hingga IoT dan perangkat lunak kustom -- didukung oleh dukungan multibahasa dan pengiriman global. Mengutamakan pelanggan, didorong oleh kualitas, dan berfokus pada inovasi.
Matriks Kompatibilitas
| Produk NVIDIA | Kompatibel dengan Q3400-RA | Catatan |
|---|---|---|
| ConnectX-8 (XDR) | ✓ Penuh 800Gb/s | Mode XDR asli |
| ConnectX-7 (NDR) | ✓ 400Gb/s (connection-mode ndr) | Memerlukan perubahan mode |
| OSFP 800G SR/DR | ✓ | Dukungan Kelas 8 (33W) |
| OSFP 400G (NDR) | ✓ | Kabel pasif/aktif |
| UFM 3.5 | ✓ | Konektivitas port FNM |
| NVOS / ONIE | ✓ | ZTP, NVUE, REST API |
Daftar Periksa Pembeli
- Kedalaman Rak: Pastikan kedalaman 850 mm (33,5 inci) dan rentang rel 700-800 mm
- Daya: 200-240V AC, 10A per PSU. Rencanakan 8 kabel daya C13/C15
- Aliran Udara: Verifikasi aliran udara C2P (konektor ke daya) sesuai dengan pusat data Anda
- Optik: Pesan transceiver OSFP atau kabel pemisah per jumlah port
- Manajemen: Konsol serial (RJ45) dan port MGT 1GbE ganda siap
- Pendinginan: Suhu ambien ≤35°C, jarak bebas aliran udara yang baik
