Modul Transceiver Optik QSFP-DD 400G DR4 Single-Mode, Multi-Mode untuk Jaringan Berkinerja Tinggi
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | own |
| Sertifikasi: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Nomor model: | 400G QSFP DD DR4 CC-QSFD04DR4-12D |
| Dokumen: | QSFP-DD 400G DR4.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Face to face/bulk price |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Barang spot 3-7 hari; Kustomisasi 2-4 minggu |
| Syarat-syarat pembayaran: | T/t |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Deskripsi Produk
Modul Transceiver Optik QSFP-DD 400G DR4 — Jangkauan 500m, Daya Rendah, CMIS 4.0
1. Ikhtisar Produk QSFP-DD 400G DR4
CC-QSFD04DR4-12D adalah modul transceiver optikModul transceiver optik yang dirancang untuk aplikasi Ethernet 400G. Mendukung mode agregasi 400G DR4 dan breakout 4x100G melalui serat mode tunggal hingga 500 meter. Sesuai dengan standar QSFP-DD MSA dan IEEE, Modul optik ini menawarkan konsumsi daya rendah, antarmuka manajemen canggih, dan kinerja yang andal untuk jaringan pusat data dan perusahaan.
2. Fitur Utama QSFP-DD 400G DR4
- Mendukung mode breakout 400GBASE-DR4 dan 100GBASE-DR
- Konektor MPO-12 dengan ujung miring 8°
- Konsumsi daya < 8W (target)
- Suhu casing operasi: 0°C hingga 70°C
- Antarmuka manajemen CMIS 4.0
- Faktor bentuk QSFP-DD yang dapat di-hot-plug
3. Teknologi & Standar QSFP-DD 400G DR4
Modul ini sesuai dengan IEEE 802.3-2022, QSFP-DD MSA, dan CMIS 4.0. Ia menggunakan modulasi PAM4 dan mengintegrasikan laser EA-DFB yang didinginkan dan fotodioda PIN untuk integritas sinyal yang unggul. Modul transceiver optik ini mendukung antarmuka listrik 400GAUI-8 dan 100GAUI-2.
4. Prinsip Kerja
Transceiver mengkonversi delapan jalur listrik PAM4 26.5625 GBd menjadi empat saluran optik 53.125 GBd menggunakan kotak roda gigi DSP internal. Dalam mode breakout, ia mendukung empat saluran 100G independen. Modul optik memastikan BER rendah dengan dukungan FEC terintegrasi.
5. Aplikasi QSFP-DD 400G DR4
- Interkoneksi pusat data
- Interkoneksi sakelar dan router
- Jaringan komputasi berkinerja tinggi
- Infrastruktur cloud
6. Spesifikasi QSFP-DD 400G DR4
| Parameter | Nilai |
|---|---|
| Laju Data | 400G (breakout 4x100G) |
| Panjang Gelombang | 1304.5–1317.5 nm |
| Jarak Maks | 500m melalui SMF |
| Konektor | MPO-12 |
| Konsumsi Daya | < 8W |
| Faktor Bentuk | QSFP-DD |
7. Keunggulan
- Desain daya rendah mengurangi biaya operasional
- Kompatibel mundur dengan port QSFP28 dan QSFP+
- Keandalan tinggi dengan laser EA-DFB yang didinginkan
- Manajemen yang kuat melalui CMIS 4.0
8. Layanan & Dukungan
Kami menawarkan garansi 3 tahun, pengiriman global, dan dukungan teknis 24/7. Konfigurasi khusus dan diskon pesanan massal tersedia.
9. FAQ
T: Apakah modul ini kompatibel dengan port QSFP28?
J: Ya, faktor bentuk QSFP-DD kompatibel secara mekanis dan elektrik dengan QSFP28 dan QSFP+.
T: Berapa laju data maksimum per saluran?
J: Setiap saluran mendukung 106.25 Gb/s dalam mode optik dan 53.125 Gb/s secara elektrik.
T: Apakah ia mendukung FEC?
J: Ya, ia memerlukan FEC sisi host berdasarkan RS(544,514) untuk koreksi kesalahan.
10. Tindakan Pencegahan
- Hindari menekuk serat melebihi radius tekukan minimum
- Pastikan penanganan ESD yang tepat selama pemasangan
- Beroperasi dalam rentang suhu dan tegangan yang ditentukan
- Gunakan peralatan dan firmware host yang kompatibel

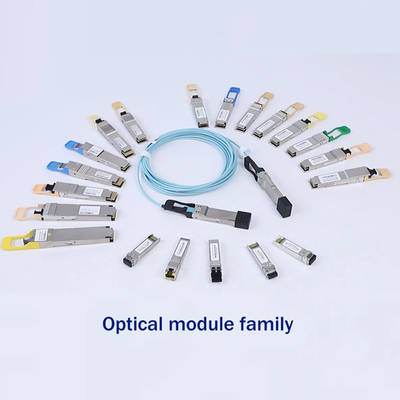

11. Pengantar Perusahaan

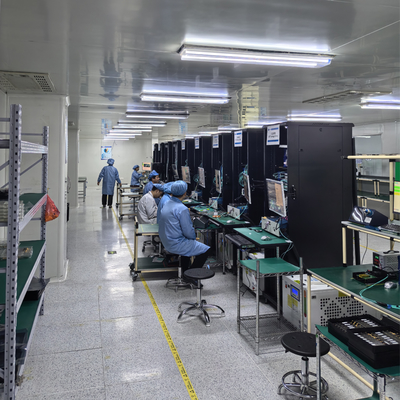

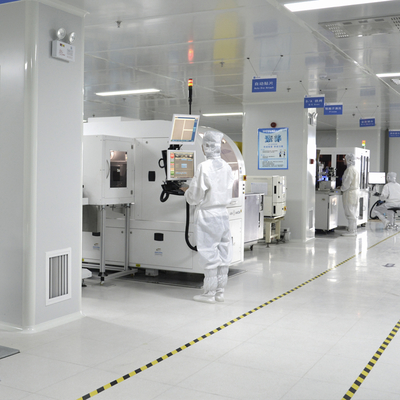

Dengan pengalaman industri lebih dari satu dekade, kami mengoperasikan fasilitas manufaktur besar yang didukung oleh tim teknis yang kuat. Kami bermitra dengan merek-merek terkemuka termasuk Mellanox, Ruckus, Aruba, dan Extreme. Portofolio produk kami meliputi sakelar jaringan, adaptor, titik akses nirkabel, pengontrol, dan kabel. Kami mempertahankan inventaris senilai $10 juta untuk memastikan pengiriman cepat dan menawarkan harga yang kompetitif bersama dengan dukungan pelanggan dan teknis 24/7. Tim penjualan dan teknik profesional kami telah membangun reputasi yang terpercaya di pasar global.
