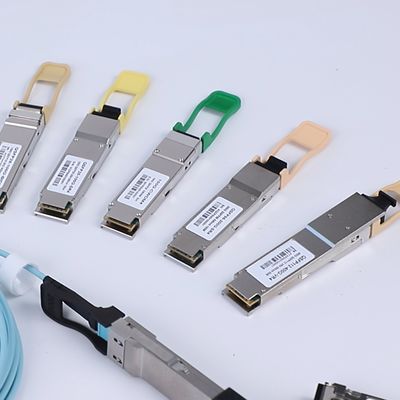

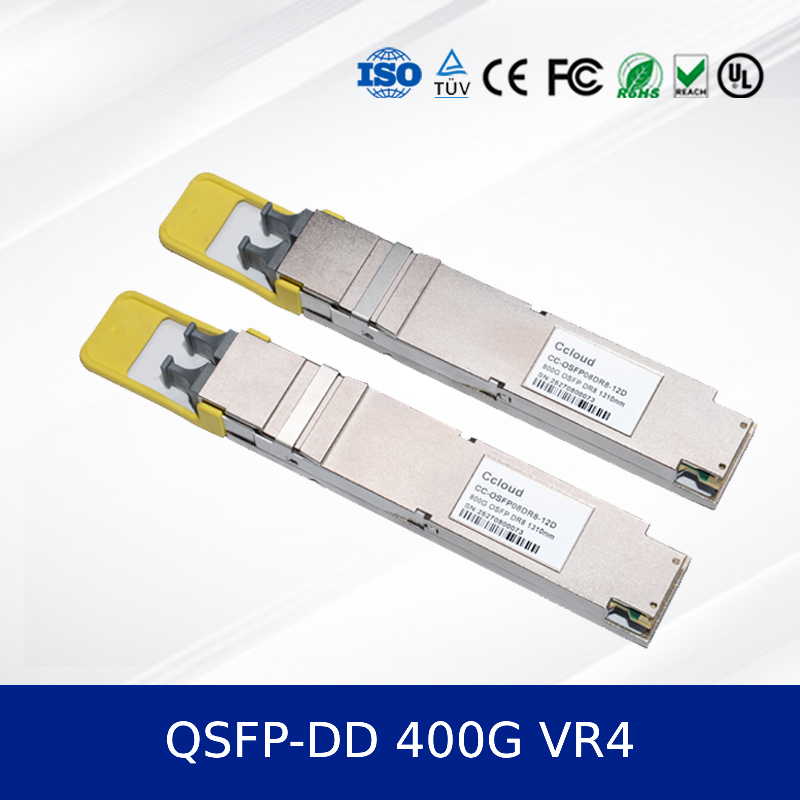

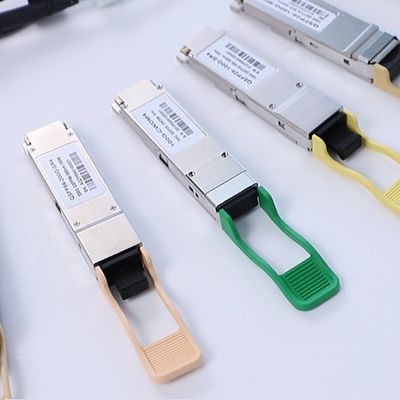

Transceiver Optik 400G QSFP-DD VR4 – Jangkauan 50m, PAM4, CMIS 5.0

1. Ikhtisar Produk

Modul optik Transceiver Optik 400G QSFP-DD VR4 (CC-QSFD04VR4-12D) adalah modul optik berkinerja tinggi yang dapat di-hot-plug yang dirancang untuk jaringan pusat data dan komputasi berkinerja tinggi generasi berikutnya. Mendukung Ethernet 400G melalui serat multimode dengan jangkauan hingga 50m pada serat OM4. Transceiver menggunakan modulasi PAM4 dan mematuhi standar QSFP-DD MSA dan CMIS 5.0 terbaru, memastikan kompatibilitas yang luas dan tahan masa depan.

2. Karakteristik Utama

• Laju data: 425 Gbps (4x 106.25 Gbps)
• Jangkauan: Hingga 50m pada OM4 MMF
• Panjang gelombang: Laser VCSEL 850nm dan penerima PIN
• Konektor MPO-12 tunggal
• Konsumsi daya rendah: ≤7W (tipikal)
• Faktor bentuk QSFP-DD yang dapat di-hot-plug
• Suhu pengoperasian: 0°C hingga +70°C
• Sesuai RoHS 6/6

3. Teknologi & Standar

Transceiver dibangun di atas teknologi modulasi PAM4 dan mendukung antarmuka listrik 400GAUI-8. Sepenuhnya sesuai dengan:

• IEEE 802.3db & IEEE 802.3bs
• QSFP-DD MSA Hardware Rev 5.0
• Antarmuka Manajemen CMIS 5.0
• IEC/EN 60825-1 Laser Safety Class 1

4. Prinsip Kerja

Modul mengkonversi sinyal listrik 8x 53.125 GBaud menjadi empat jalur optik menggunakan array VCSEL dan pengkodean PAM4. Sinyal optik ditransmisikan melalui konektor MPO-12 melalui serat multimode OM4. Di sisi penerima, array fotodioda PIN mengubah sinyal optik kembali menjadi data listrik dengan pemulihan jam dan data (CDR) terintegrasi.

5. Aplikasi

• Jaringan spine-leaf pusat data
• Kluster komputasi berkinerja tinggi (HPC)
• Interkoneksi infrastruktur cloud
• Peralihan inti dan agregasi perusahaan
• Jaringan fabrik AI dan pembelajaran mesin

6. Spesifikasi

7. Keunggulan & Poin Penjualan

• Konsumsi daya lebih rendah dibandingkan dengan kartu jaringan solusi kompetitif
• Diagnostik yang ditingkatkan dengan antarmuka manajemen CMIS 5.0
• Desain yang kuat yang mendukung rentang suhu industri
• Kompatibel mundur dengan port QSFP28 menggunakan kabel adaptor
• Faktor bentuk kepadatan tinggi ideal untuk penerapan pusat data yang dapat diskalakan

8. Layanan & Dukungan

Semua transceiver dilengkapi dengan garansi 5 tahun. Kami menawarkan pengiriman global, dukungan teknis 24/7, serta pelabelan dan pengemasan khusus. Layanan OEM dan ODM tersedia untuk pesanan massal.

9. FAQ

T: Apakah transceiver ini kompatibel dengan port QSFP28?
J: Ya, dengan kabel breakout MPO-ke-MPO, dapat digunakan di port QSFP28 yang mendukung 100G SR4.

T: Berapa konsumsi daya maksimum?
J: Modul mengkonsumsi ≤7W dalam operasi normal.

T: Apakah mendukung pemantauan diagnostik digital (DDM)?
J: Ya, melalui antarmuka CMIS 5.0.

10. Tindakan Pencegahan

• Gunakan hanya dengan serat multimode OM3/OM4.
• Hindari menekuk serat melebihi radius tekukan minimum.
• Pastikan konektor optik bersih untuk mencegah hilangnya sinyal.
• Jangan melebihi suhu pengoperasian maksimum.
• Ikuti tindakan pencegahan ESD selama penanganan dan pemasangan.

11. Pengantar Perusahaan

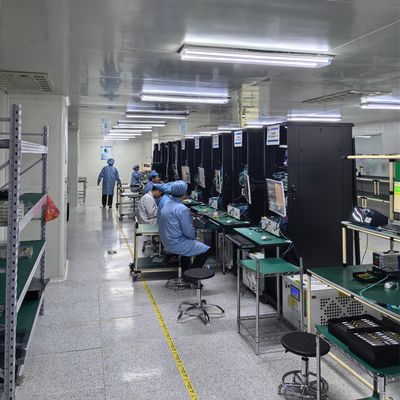

China Cloud Electro Optics Technology Co., Ltd. memiliki pengalaman lebih dari 10 tahun di industri perangkat keras jaringan. Kami mengoperasikan pabrik besar dengan tim teknis yang kuat dan menyediakan produk dari merek terkemuka termasuk Mellanox, Ruckus, Aruba, dan Extreme. Inventaris kami meliputi sakelar jaringan, kartu jaringan, titik akses nirkabel, pengontrol, dan kabel. Kami berkomitmen untuk menyediakan harga yang kompetitif, kualitas yang andal, dan dukungan teknis penuh.
