Ethernet High-Performance 200G QSFP56 SR4 DSP Optical Transceiver Module Baru
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | own |
| Sertifikasi: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Nomor model: | 200g QSFP56 SR4 DSP |
| Dokumen: | 200G QSFP56 SR4 DSP.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Face to face/bulk price |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Barang spot 3-7 hari; Kustomisasi 2-4 minggu |
| Syarat-syarat pembayaran: | T/t |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Nama: | Modul transceiver optik | Model no.: | CC-QSFP02SR4-12C |
|---|---|---|---|
| Pertunjukan: | 200g QSFP56 SR4 DSP | Kecepatan: | 200g |
| Spesifikasi: | 400*265*100mm | Hot-pluggable: | Ya |
| Tegangan suplai: | 3.3 v | Suhu kasus operasi: | Komersial 0–70 ° C; 10G menawarkan opsi industri –40–85 ° C. |
| Manajemen / Diagnostik: | Kecepatan tinggi: CMIS Rev 5.0+ dengan I²C; 10G: SFF-8472 DDM dengan I²C. | Aplikasi: | Data-Center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Agregasi. |
| Kepatuhan / lingkungan: | CE/FCC/UL/TUV/ROHS | Kondisi: | Baru |
Deskripsi Produk
200G QSFP56 SR4 Optical Transceiver Module
1. Ringkasan Produk
Peraturan200G QSFP56 SR4Optical Transceiver Module (Model: CC-QSFP02SR4-12C) adalah solusi serat optik berkinerja tinggi yang dapat dicolok panas yang dirancang untuk pusat data dengan bandwidth tinggi dan aplikasi komputasi berkinerja tinggi.Ini mendukung 4 saluran independen yang beroperasi pada 26.56 GBaud per jalur, memberikan kecepatan data agregat 200G melalui serat multimode OM4 untuk jarak hingga 100 meter. Sesuai dengan standar industri termasuk SFF-8679 dan CMIS 5.0, modul transceiver optik ini memastikan interoperabilitas yang andal dan integritas sinyal yang unggul.
2. 200G QSFP56 SR4 Fitur Utama
- Antarmuka optik paralel 4-saluran dengan CDR terintegrasi
- Faktor bentuk QSFP56 yang dapat dicolok panas
- Hingga 100m pada MMF OM4 dan 70m pada MMF OM3
- Teknologi 850nm VCSEL dan PD array
- Konsumsi daya rendah dengan arus pasokan tipikal 1180 mA
- Mendukung modulasi PAM4
- MPO-12 APC konektor antarmuka
- Sesuai dengan CMIS 5.0 dan QSFP-DD Hardware Rev5.1
3. Teknologi & Standar Inti
Modul transceiver optik ini memanfaatkan teknologi VCSEL 850nm dan fotodioda array canggih, modulasi PAM4, dan jam terintegrasi dan sirkuit pemulihan data (CDR).0, QSFP-DD MSA, dan standar keamanan laser IEC, memastikan kinerja yang kuat dan sesuai dalam lingkungan yang menuntut.
4Prinsip Kerja
Peraturan200G QSFP56 SR4modul mengubah sinyal listrik menjadi sinyal optik melalui array VCSEL. Masing-masing dari empat jalur beroperasi pada 26,56 GBaud menggunakan modulasi PAM4.sebuah array fotodioda PIN dan penguat transimpedan (TIA) mengubah sinyal optik masuk kembali ke output listrikMCU terintegrasi mengelola fungsi kontrol digital termasuk komunikasi I2C, inisialisasi, dan operasi modus daya rendah.
5. Aplikasi
- Interkoneksi pusat data dan arsitektur tulang belakang
- Cluster komputasi berkinerja tinggi (HPC)
- Infrastruktur cloud dan jaringan perusahaan
- Jaringan pelatihan AI dan pembelajaran mesin
6. 200G QSFP56 SR4 Spesifikasi
| Parameter | Min | Jenis | Maksimal | Satuan |
|---|---|---|---|---|
| Tingkat data per jalur | - | 26.56 | - | GBaud |
| Suhu operasi | 0 | 25 | 70 | °C |
| Tegangan Pasokan | 3.135 | 3.3 | 3.465 | V |
| Tx Daya Keluar | - Enam.5 | - | 4 | dBm |
| Sensitivitas penerima | - Delapan.4 | - | 4 | dBm |
7. Keuntungan
- Densitas yang lebih tinggi dan daya per bit yang lebih rendah dibandingkan dengan generasi sebelumnya
- Kinerja TDECQ yang lebih baik untuk meningkatkan integritas sinyal
- Dirancang untuk kompatibilitas dengan switch utama dan platform router
- Konstruksi yang kuat dan pengujian yang ketat memastikan keandalan jangka panjang
8. Layanan & Dukungan
Kami menawarkan garansi komprehensif, pengiriman cepat, dan dukungan teknis 24/7. tim kami menyediakan bantuan integrasi dan verifikasi kompatibilitas untuk memastikan penyebaran yang mulus.Diskon pesanan massal dan pilihan label yang disesuaikan tersedia.
9Pertanyaan yang Sering Diajukan
T: Berapa jarak maksimum yang didukung oleh modul transceiver optik ini?
A: Ini mendukung hingga 100m pada OM4 dan 70m pada OM3 serat multimode.
T: Apakah modul ini kompatibel dengan port QSFP28?
A: Meskipun kompatibel secara listrik, silakan verifikasi dukungan sistem host untuk kecepatan 200G dan konektivitas MPO-12.
T: Apakah mendukung pemantauan diagnostik digital (DDM)?
A: Ya, melalui antarmuka I2C dan kepatuhan CMIS 5.0.
10.
- Hindari paparan listrik statis. Gunakan prosedur penanganan yang aman ESD.
- Jangan memutus saat beroperasi untuk menghindari kerusakan transceiver.
- Memastikan konektor MPO bersih untuk mencegah degradasi link optik.
- Memenuhi standar keamanan laser Kelas 1.
11. Pengantar Perusahaan

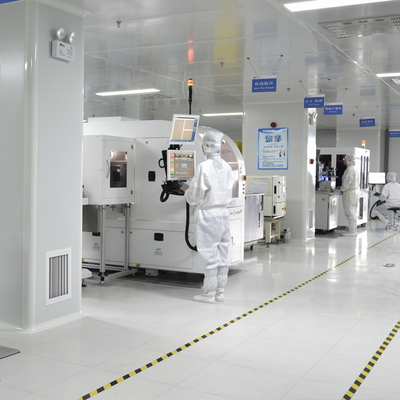

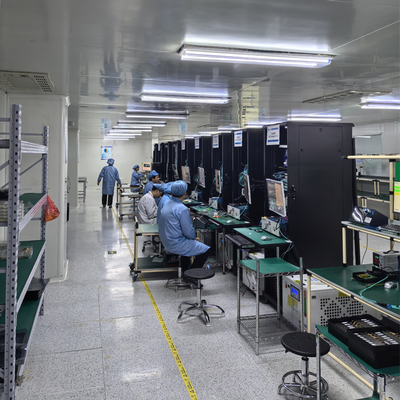

Dengan pengalaman industri lebih dari satu dekade, kami mengoperasikan fasilitas manufaktur skala besar yang didukung oleh tim teknis yang kuat.Kami melayani klien global dengan berbagai produk jaringan baru asli, termasuk switch, adaptor jaringan, titik akses nirkabel, dan kabel.memungkinkan kami untuk memasok produk dalam jumlah besar dengan harga yang kompetitif dan layanan yang andalKami adalah distributor resmi untuk merek terkemuka seperti Mellanox, Ruckus, Aruba, dan Extreme.
