Modul transceiver optik kecepatan tinggi 100G QSFP28 CWDM4 2km untuk tulang punggung & metro, akses & agregasi
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | own |
| Sertifikasi: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Nomor model: | 100G QSFP28 CWDM4 2km |
| Dokumen: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 50 pcs |
|---|---|
| Harga: | Face to face/bulk price |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Barang spot 3-7 hari; Kustomisasi 2-4 minggu |
| Syarat-syarat pembayaran: | T/t |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Menyoroti: | 2km 100G QSFP28 CWDM4,Modul Transceiver Optik 2km |
||
Deskripsi Produk

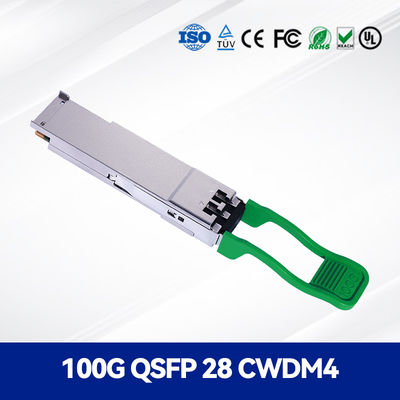

Transceiver Optik 100G QSFP28 CWDM4 – Jangkauan 2km, 4x25G, Dukungan DDM
1. Ikhtisar Produk
Transceiver Optik 100G QSFP28 CWDM4 (CC-QKKCC0L-SD) adalah modul optik berkinerja tinggi yang dapat dihubungkan secara hot-pluggable yang dirancang untuk aplikasi Gigabit Ethernet 100. Ia mematuhi standar CWDM4 MSA dan mendukung transmisi data hingga 2km melalui serat mode tunggal (SMF). Transceiver menggunakan empat jalur CWDM dalam rentang 1270–1330nm dan menampilkan pemantauan diagnostik digital (DDM) untuk pelacakan kinerja waktu nyata. Ini ideal untuk pusat data, jaringan perusahaan, dan lingkungan komputasi berkinerja tinggi.
2. Karakteristik Utama
- Laju data: 4x25.78125 Gbps (100G Ethernet)
- Jangkauan: Hingga 2km melalui serat mode tunggal
- Panjang gelombang: 1271nm, 1291nm, 1311nm, 1331nm
- Konsumsi daya: ≤3.5W
- Suhu pengoperasian: 0°C hingga 70°C
- Faktor bentuk QSFP28 yang dapat dihubungkan secara hot-pluggable
- Pemantauan Diagnostik Digital (DDM)
- Sesuai dengan RoHS
3. Teknologi & Standar
Transceiver dibangun di atas teknologi CWDM dan mematuhi:
- Spesifikasi 100G CWDM4 MSA
- IEEE 802.3bm 100GBASE-LR4
- Perangkat Keras QSFP28 MSA Rev 4.1
- IEC 60825-1 Kelas Keselamatan Laser 1
- Kepatuhan RoHS 6/6
4. Prinsip Kerja
Modul mengubah empat jalur listrik 25.78125 Gbps menjadi empat sinyal optik CWDM menggunakan laser umpan balik terdistribusi (DFB) yang tidak didinginkan. Sinyal optik dimultipleks menjadi satu serat untuk transmisi. Di ujung penerima, demultiplekser memisahkan panjang gelombang, yang kemudian diubah kembali menjadi sinyal listrik oleh fotodioda PIN. Rangkaian CDR terintegrasi memastikan integritas sinyal di seluruh tautan 2km.
5. Aplikasi
- Interkoneksi pusat data dan tulang punggung
- Sakelar dan router Ethernet berkecepatan tinggi
- Jaringan area server dan penyimpanan (SAN)
- Gugus komputasi berkinerja tinggi
- Penyeimbang beban dan hub jaringan
6. Spesifikasi
| Parameter | Nilai | Satuan |
|---|---|---|
| Laju Data | 4x25.78125 | Gbps |
| Jarak Maks | 2 | km |
| Panjang Gelombang | 1271/1291/1311/1331 | nm |
| Konsumsi Daya | ≤3.5 | W |
| Tegangan Catu Daya | 3.3 | V |
| Suhu Pengoperasian | 0 hingga +70 | °C |
| Konektor | Dual LC | - |
| Dukungan DDM | Ya | - |
7. Keunggulan & Poin Penjualan
- Alternatif hemat biaya untuk solusi 100G LR4
- Teknologi CWDM yang tidak didinginkan mengurangi konsumsi daya
- Diagnostik digital komprehensif untuk pemantauan waktu nyata
- Rentang suhu pengoperasian yang luas untuk penggunaan pusat data
- Kepatuhan penuh dengan CWDM4 MSA memastikan interoperabilitas
8. Layanan & Dukungan
Semua transceiver dilengkapi dengan garansi 5 tahun dan dukungan teknis seumur hidup. Kami menawarkan pengiriman global dengan opsi DHL/FedEx. Layanan pelabelan khusus dan pengujian kompatibilitas tersedia untuk pesanan massal.
9. FAQ
T: Apa perbedaan antara CWDM4 dan LR4?
J: CWDM4 menggunakan multiplexing pembagian panjang gelombang kasar dengan spasi saluran yang lebih lebar, menjadikannya lebih hemat biaya untuk aplikasi 2km dibandingkan dengan LR4.
T: Apakah transceiver ini mendukung diagnostik digital?
J: Ya, ia menyediakan fungsionalitas DDM penuh untuk memantau suhu, tegangan, daya TX, daya RX, dan arus bias laser.
T: Jenis serat apa yang diperlukan?
J: Serat mode tunggal (SMF) dengan spesifikasi OS2 direkomendasikan untuk kinerja optimal.
10. Tindakan Pencegahan
- Gunakan hanya dengan serat mode tunggal (SMF)
- Hindari menekuk serat melebihi radius tekukan minimum
- Jaga kebersihan konektor optik untuk mencegah degradasi sinyal
- Perhatikan tindakan pencegahan ESD selama penanganan dan pemasangan
- Jangan beroperasi melebihi suhu maksimum yang ditentukan
11. Pengantar Perusahaan
starsurge memiliki pengalaman lebih dari 10 tahun di industri transceiver optik. Kami mengkhususkan diri dalam pembuatan kartu jaringan, transceiver optik, dan peralatan jaringan berkualitas tinggi. Produk kami digunakan di pusat data, jaringan perusahaan, dan infrastruktur telekomunikasi di seluruh dunia. Kami mempertahankan tingkat inventaris yang besar dan menawarkan harga yang kompetitif dengan dukungan teknis yang komprehensif.
