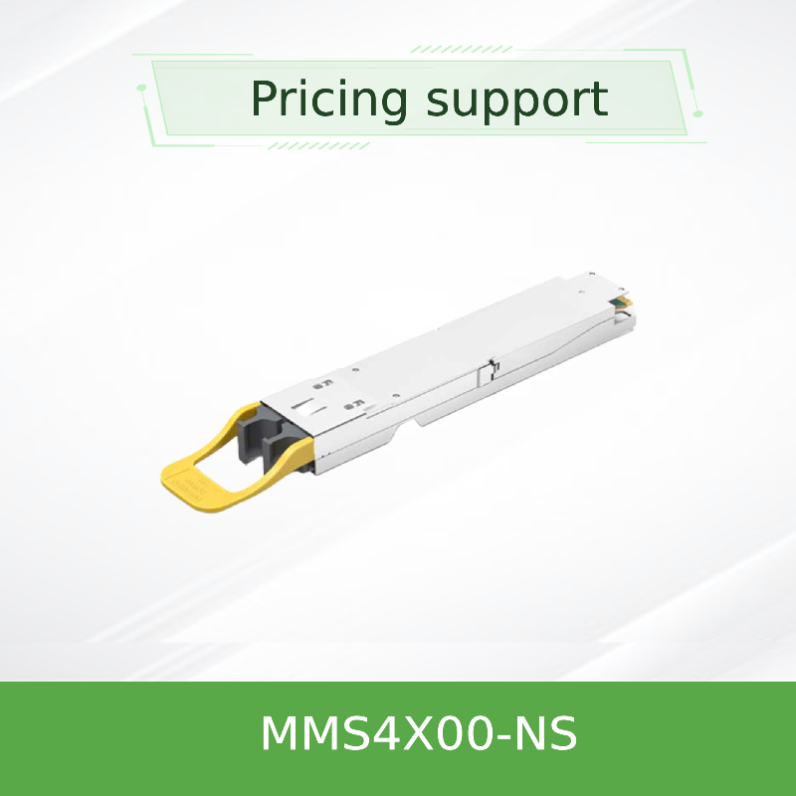

MMS4X00-NS 800Gbps Transceiver Optik Single Mode OSFP DR8 dengan dua port

1. Ringkasan Produk

NVIDIA® MMS4X00-NS mewakili terobosan dalam konektivitas pusat data sebagai transceiver optik OSFP twin-port 800Gb / s pertama di industri.Modul inovatif DR8 (8-saluran Datacenter Reach) ini mengintegrasikan dua mesin transceiver 400Gb / s independen dalam satu faktor bentuk OSFP, memberikan kepadatan port yang belum pernah terjadi sebelumnya untuk Quantum-2 InfiniBand dan Spectrum-4 Ethernet switch.Transceiver ini mencapai transmisi yang dapat diandalkan hingga 100 meter sambil mempertahankan efisiensi daya yang luar biasaDesain atas berdaun memastikan manajemen termal yang optimal di lingkungan switch yang didinginkan udara, memberikan alternatif yang unggul untukkabel serat pasifsolusi.

2. Karakteristik Utama

• Bandwidth agregat 800Gb/s (2x port 400Gb/s)
• Desain twin-port dengan dua konektor MPO-12/APC independen
• Hingga 100m jangkauan pada serat mode tunggal (SMF)
• Faktor bentuk OSFP top-fined untuk pendinginan udara yang ditingkatkan
• Teknologi laser EML 1310nm dengan 100G-PAM4 per jalur
• Dukungan protokol ganda: InfiniBand NDR dan 400GbE Ethernet
• Konsumsi daya maksimum: 17W (operasi penuh)
• Modus tidur daya rendah: 1,5W
• Pemantauan Diagnostik Digital Komprehensif (DDM) per saluran
• Hot-plug-in dan RoHS sesuai
• Produk laser kelas 1 bersertifikat

3. Teknologi dan Standar Inti

Ini majuKabel Serat OptikTransceiver menggunakan teknologi External Modulation Laser (EML) 1310nm mutakhir dengan modulasi PAM4 untuk mencapai kepadatan data yang luar biasa.Spesifikasi NDR InfiniBand, dan OSFP MSA Rev. 1.12Modul ini memiliki antarmuka manajemen yang sesuai dengan CMS 4.0 dan mendukung ekualisasi adaptif, memastikan integritas sinyal di lingkungan pusat data yang menuntut.Konektor MPO-12/APC ganda dengan polishing sudut meminimalkan refleksi belakang, menawarkan keuntungan yang signifikan dibandingkan dengan konvensionalkabel serat pasifimplementasi.

4Prinsip Kerja

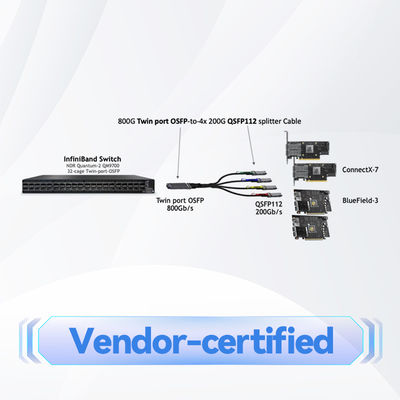

Transceiver ini menggabungkan dua mesin transceiver 400Gb/s lengkap yang beroperasi secara independen dalam satu rumah.125 GBd sinyal PAM4 menjadi sinyal optik menggunakan laser EML terintegrasiSinyal optik ini ditransmisikan melalui delapan serat khusus (empat per port) dalam konektor MPO-12 melalui mode tunggal.Kabel Serat Optik. Teknologi DSP canggih menyediakan sinyal retiming, adaptif input equalization, dan output penekanan untuk menjaga integritas sinyal. modul secara otomatis mendeteksi konfigurasi serat yang terhubung,mendukung koneksi lurus 400Gb/s atau konfigurasi splitter yang memungkinkan operasi 200Gb/s dengan konsumsi daya yang berkurang.

5. Skenario Aplikasi

• Interkoneksi switch-to-switch dengan kepadatan tinggi dalam sistem Quantum-2/InfiniBand NDR
• Koneksi kain switch Ethernet Spektrum-4
• Jaringan tulang belakang AI/ML dan HPC
• Arsitektur tulang belakang pusat data skala tinggi
• Konektivitas sistem DGX H100 ke infrastruktur switching
• Adaptor ConnectX-7 dan konektivitas DPU BlueField-3

6Spesifikasi Teknis

7. Keuntungan & Poin Penjualan

• Kepadatan yang belum pernah terjadi sebelumnya:Menyediakan dua port 400Gb / s dalam satu faktor bentuk OSFP, secara efektif menggandakan kapasitas port dibandingkan dengan transceiver tradisional.
• Protokol Agnostik:Secara otomatis beradaptasi dengan protokol InfiniBand NDR dan 400GbE Ethernet berdasarkan konfigurasi host switch.
• Pengiriman Fleksibel:Mendukung beberapa skenario konektivitas termasuk switch-to-switch, switch-to-adapter, dan konfigurasi campuran dengan penyesuaian kecepatan otomatis.
• Manajemen Termal Lanjutan:Desain fined-top memastikan pendinginan optimal di lingkungan switch kepadatan tinggi, mempertahankan keandalan di bawah beban penuh.
• Pemantauan Komprehensif:Kemampuan DDM yang luas menyediakan pemantauan per jalur suhu, tegangan, daya TX / RX, dan arus bias untuk pemeliharaan proaktif.

8. Layanan & Dukungan

Transceiver ini didukung oleh jaminan kualitas dan dukungan teknis yang komprehensif dari NVIDIA. kami melengkapi ini dengan persediaan $ 10 juta kami yang luas untuk pengiriman global yang cepat.Tim teknis kami menyediakan konsultasi 24/7 untuk dukungan integrasi dan pemecahan masalahSebagai distributor resmi untuk komponen jaringan asli NVIDIA kami menjamin produk asli termasuk ini canggihKabel Serat Optiklarutan transceiver.

9Pertanyaan yang Sering Diajukan

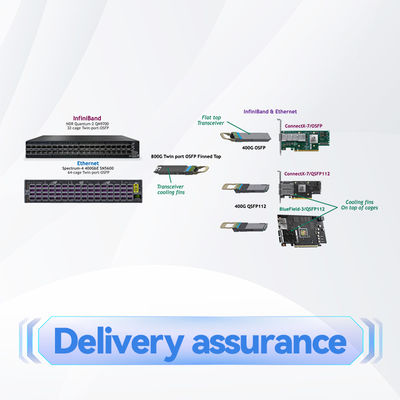

T: Apa perbedaan antara versi top dan flat-top?
A: Versi fined-top (MMS4X00-NS) dirancang untuk saklar pendingin udara dengan kemampuan pendingin yang ditingkatkan.Versi flat-top (MMS4X00-NS-FLT) dimaksudkan untuk sistem pendingin cair dan penyebaran DGX H100 di mana manajemen termal yang berbeda diperlukan.

T: Dapatkah saya menggunakan jenis kabel yang berbeda pada dua port secara bersamaan?
A: Tidak, kedua port harus menggunakan jenis kabel yang sama - baik kabel lurus 400Gb/s atau kabel splitter 1:2 untuk operasi 200Gb/s. Campuran jenis kabel tidak didukung.

T: Bagaimana ini dibandingkan dengan menggunakan dua transceiver 400Gb/s yang terpisah?
A: Desain twin-port memberikan fungsi yang sama dengan dua transceiver diskrit tetapi dengan kepadatan port yang jauh lebih tinggi, konsumsi daya yang lebih rendah (17W vs ~ 18W untuk dua unit terpisah),dan pengelolaan kabel yang disederhanakan melalui desain form factor yang terintegrasi.

10.

• Selalu gunakan kabel crossover MPO-12/APC yang direkomendasikan NVIDIA (seri MFP7E30 untuk lurus, MFP7E40 untuk splitter) untuk kinerja optimal.
• Pastikan pembersihan konektor MPO yang tepat sebelum pemasangan untuk mencegah kontaminasi yang menyebabkan sebagian besar masalah link.
• Jangan mencampur konektor APC (hijau) dengan konektor UPC (biru) karena tidak kompatibel.
• Menjaga suhu operasi antara 0 °C dan 70 °C untuk kinerja yang dapat diandalkan.
• Produk laser Kelas 1 ini aman dalam kondisi operasi normal tetapi tidak boleh dibongkar.
• Menangani transceiver dan terkaitkabel serat pasifdengan hati-hati untuk menghindari kerusakan pada antarmuka optik.
