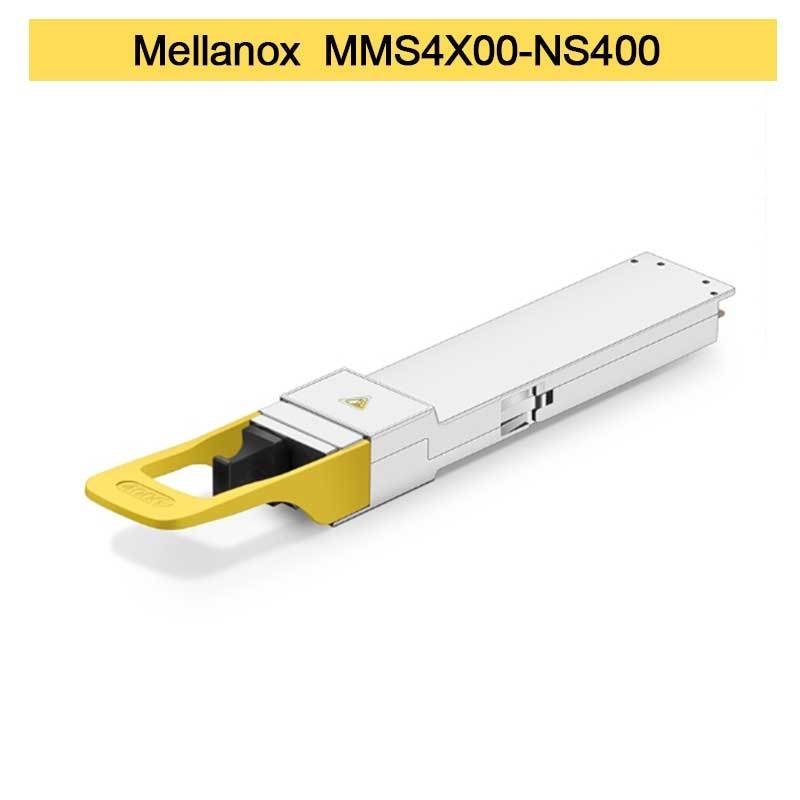

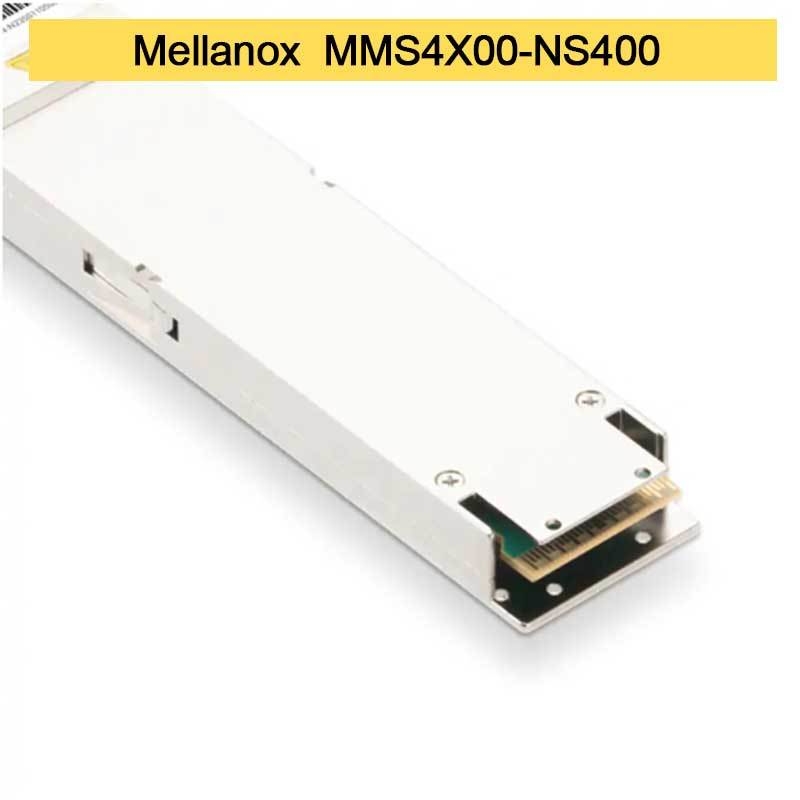

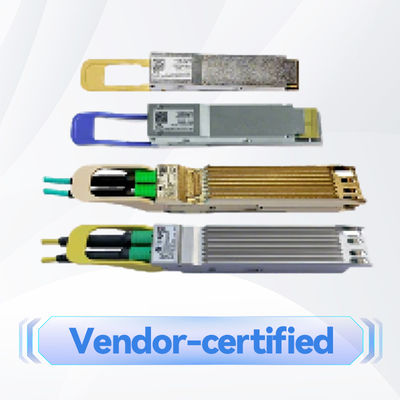

MMS4X00-NS400 400Gb/s OSFP DR4 Single Mode Optical Transceiver

1. Ringkasan Produk

NVIDIA® MMS4X00-NS400 adalah transceiver optik OSFP port tunggal berkinerja tinggi yang dirancang untuk infrastruktur pusat data 400Gb / s generasi berikutnya.Modul DR4 (4-saluran Datacenter Reach) ini menggunakan teknologi serat mode tunggal dengan modulasi 100G-PAM4 per jalur, memberikan transmisi yang dapat diandalkan hingga 100 meter. Dengan desain flat-top untuk manajemen termal yang optimal di kandang adaptor ConnectX-7,Transceiver ini secara otomatis beradaptasi dengan protokol InfiniBand NDR dan 400GbE Ethernet, memberikan fleksibilitas yang luar biasa untuk lingkungan jaringan berkecepatan tinggi.kabel serat pasif, transceiver aktif ini menggabungkan pengolahan sinyal canggih dan kemampuan diagnostik.

2. Karakteristik Utama

• Kecepatan data 400Gb/s (4x saluran 100G-PAM4)
• Hingga 100m jangkauan pada serat mode tunggal (SMF)

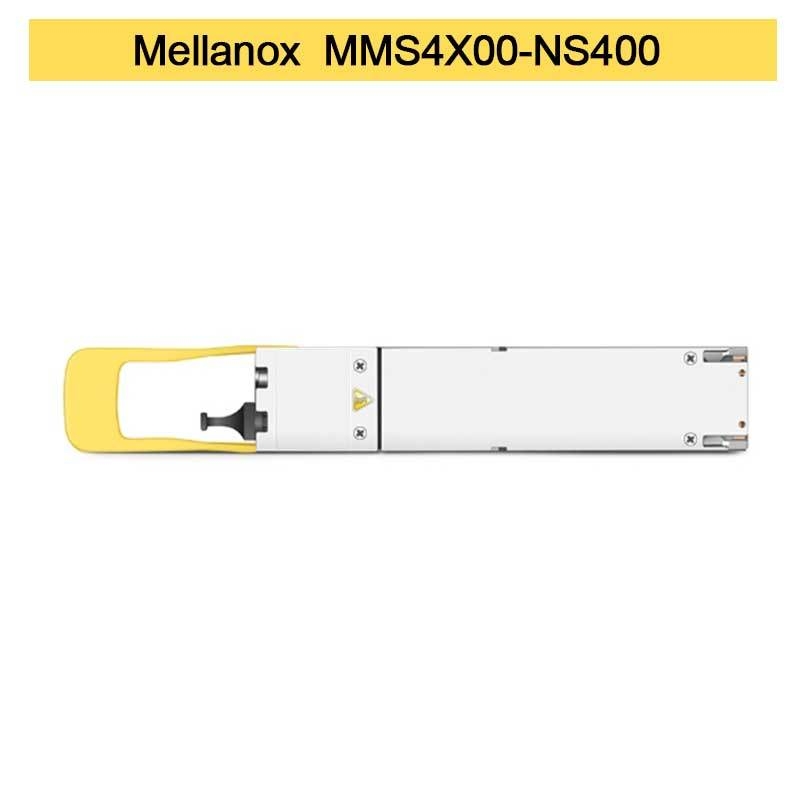

• Faktor bentuk OSFP dengan desain flat-top

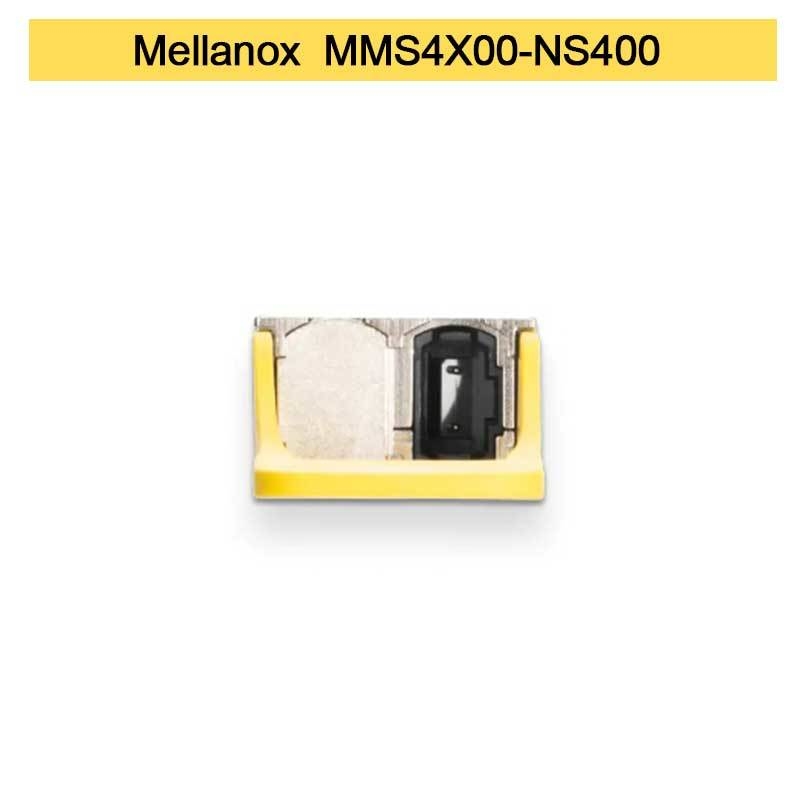

• Konektor optik MPO-12/APC tunggal
• Teknologi laser EML 1310nm
• Operasi dua kecepatan: 400Gb/s (4 saluran) atau 200Gb/s (2 saluran)
• Konsumsi daya maksimum: 9W (400G), 5.5W (200G)
• Pemantauan Diagnostik Digital yang Komprehensif (DDM)
• Hot-plug-in dan RoHS sesuai
• Produk laser kelas 1 bersertifikat

3. Teknologi dan Standar Inti

Ini majuKabel Serat OptikTransceiver menggunakan teknologi 1310nm External Modulation Laser (EML) dan modulasi PAM4 untuk mencapai kepadatan data yang tinggi.dan OSFP MSA Rev.. 1.12Modul ini memiliki antarmuka manajemen yang sesuai dengan CMS 4.0 dan mendukung equalization adaptif, memastikan integritas sinyal di berbagai kondisi link.Konektor MPO-12/APC dengan polishing sudut meminimalkan pantulan kembali, membedakannya dari konektor UPC konvensional yang digunakan dengan konektor yang lebih tuakabel serat pasifsolusi.

4Prinsip Kerja

Transceiver mengubah empat jalur listrik sinyal PAM4 53,125 GBd dari host menjadi sinyal optik menggunakan laser EML terintegrasi.Sinyal optik ini ditransmisikan melalui empat serat khusus dalam konektor MPO-12 melalui mode tunggalKabel Serat OptikDi ujung penerima, fotodioda mengubah sinyal optik masuk kembali ke domain listrik.dan output penekanan untuk mengkompensasi gangguan saluranModul secara otomatis mendeteksi konfigurasi serat yang terhubung,beroperasi pada 400Gb/s penuh dengan konektivitas 4 saluran atau mengurangi ke mode 200Gb/s ketika hanya 2 saluran yang terhubung melalui kabel splitter.

5. Skenario Aplikasi

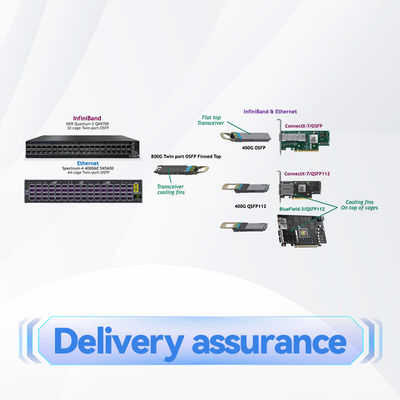

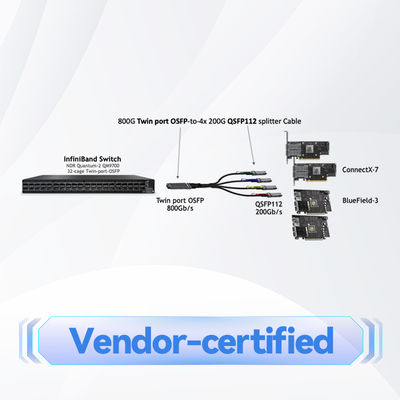

• ConnectX-7 400Gb/s NIC ke koneksi switch NDR Quantum-2/InfiniBand
• Interkoneksi komputasi berkinerja tinggi (HPC) dan AI/ML cluster
• Arsitektur jaringan pusat data tulang belakang 400GbE
• Pusat data skala hiper dan infrastruktur cloud
• Jaringan area penyimpanan yang membutuhkan koneksi bandwidth tinggi

6Spesifikasi Teknis

7. Keuntungan & Poin Penjualan

• Fleksibilitas Protokol:Secara otomatis mendeteksi dan beradaptasi dengan protokol InfiniBand NDR dan 400GbE Ethernet tanpa memerlukan konfigurasi.
• Kecerdasan dua kecepatan:Secara otomatis mengurangi ke 200Gb / s operasi ketika menggunakan 1: 2 kabel splitter, mengurangi konsumsi daya hampir 40%.

• DDM yang komprehensif menyediakan pemantauan suhu, tegangan, daya TX/RX, dan arus bias per jalur secara real-time untuk pemeliharaan proaktif.
• Peningkatan Keandalan:Pengujian NVIDIA yang ketat dan kontrol kualitas memastikan kinerja dan umur panjang yang superior dibandingkan dengan solusi optik alternatif.

8. Layanan & Dukungan

Transceiver ini didukung oleh jaminan kualitas NVIDIA dan dukungan teknis. kami melengkapi ini dengan persediaan $ 10 juta kami yang luas untuk pengiriman cepat di seluruh dunia.Tim teknis kami menyediakan konsultasi 24/7 untuk dukungan integrasi dan pemecahan masalahKami adalah distributor resmi untuk komponen jaringan asli NVIDIA, termasuk ini kinerja tinggiKabel Serat Optiklarutan transceiver.

9Pertanyaan yang Sering Diajukan

T: Apa perbedaan antara transceiver optik DR4 dan FR4?
A: Transceiver DR4 menggunakan serat mode tunggal paralel dengan konektor MPO untuk jangkauan hingga 500m, sementara FR4 menggunakan teknologi CWDM melalui serat duplex untuk jangkauan hingga 2km.DR4 biasanya lebih hemat biaya untuk aplikasi pusat data.

T: Dapatkah transceiver ini digunakan dengan serat mode tunggal dan multi-mode?
A: Tidak, MMS4X00-NS400 dirancang khusus untuk aplikasi serat mode tunggal. Menggunakannya dengan serat multi-mode akan mengakibatkan kehilangan sinyal yang signifikan dan operasi yang tidak dapat diandalkan.Selalu gunakan mode tunggal yang disetujuiKabel Serat Optik.

T: Bagaimana fitur dua kecepatan bekerja?
A: Ketika terhubung dengan kabel splitter 1:2 (seperti seri MFP7E40), transceiver secara otomatis mendeteksi bahwa hanya 2 saluran yang terhubung dan mengurangi operasi ke mode 200Gb / s,sekaligus menurunkan konsumsi daya dari 9W menjadi 5.5W.

10.

• Selalu gunakan kabel crossover MPO-12/APC yang direkomendasikan NVIDIA (seri MFP7E30) untuk kinerja optimal.
• Memastikan pembersihan konektor MPO yang tepat sebelum pemasangan untuk mencegah kontaminasi yang menyebabkan 80% masalah tautan.
• Jangan mencampur konektor APC (hijau) dengan konektor UPC (biru) karena tidak kompatibel.
• Mengoperasikan dalam kisaran suhu kasus yang ditentukan dari 0 °C sampai 70 °C untuk kinerja yang dapat diandalkan.
• Produk laser Kelas 1 ini aman dalam kondisi operasi normal tetapi tidak boleh dibongkar.
• Menangani transceiver dan terkaitkabel serat pasifdengan hati-hati untuk menghindari kerusakan pada antarmuka optik.
