Optical Transceiver Module 200G QSFP56 SR4 AOC 3m Kabel Untuk 200G Ethernet OM4 MMF, Low Power, CMIS Compatible

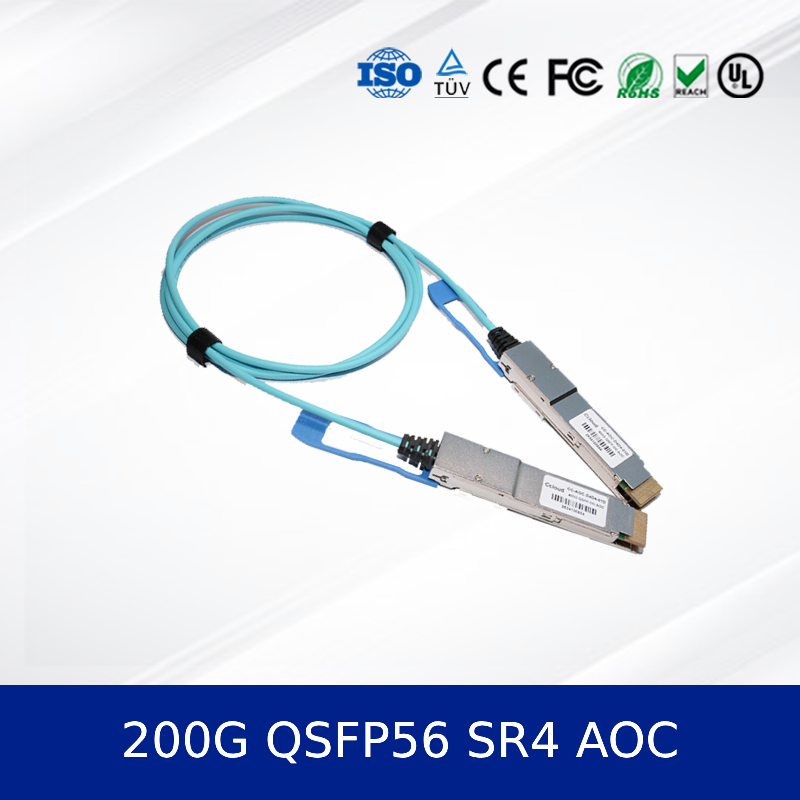

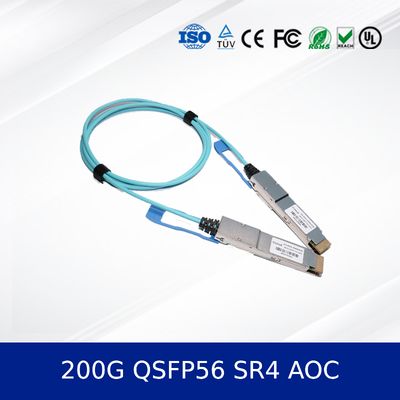

200G QSFP56 SR4 AOC 3m

Memberikan kecepatan tinggi, konektivitas yang dapat diandalkan untuk pusat data dan komputasi kinerja tinggi (HPC) dengan200G QSFP56 SR4 AOC 3mKabel Optik Aktif (AOC).Modul Transceiver OptikSolusi ini dirancang untuk efisiensi dan kinerja di lingkungan yang menuntut.

Poin Penjualan Utama

• Faktor bentuk QSFP56 yang dapat disisipkan panas untuk penyebaran dan pemeliharaan yang mudah.
• Mendukung kecepatan data 200Gbps (4x50G PAM4) melalui serat multi-mode.
• Jangkauan hingga 100m pada OM4 MMF dan 70m pada OM3 MMF.
• Konsumsi daya rendah, biasanya di bawah 4W per port.
• Sesuai dengan standar industri termasuk QSFP56 MSA, SFF-8636, dan IEEE 802.3cd.

Ringkasan Produk

Peraturan200G QSFP56 SR4 AOCdirancang untuk jarak pendek, koneksi komunikasi data berkecepatan tinggi. Ini mengintegrasikan empat saluran full-duplex independen, masing-masing beroperasi pada 26,56 GBaud (53,125 Gbps dengan pengkodean PAM4),menyediakan bandwidth agregat 200 GbpsIni.modul optikadalah solusi ideal untuk menggantikan kabel tembaga yang lebih besar, menawarkan jangkauan yang lebih panjang, kepadatan bandwidth yang lebih tinggi, dan kekebalan yang superior terhadap gangguan elektromagnetik (EMI).

200G QSFP56 SR4 AOC 3m Karakteristik

• Faktor bentuk QSFP56 yang dapat disisipkan panas.
• 4 saluran paralelModul Transceiver Optik.
• 850nm VCSEL array pemancar dan PIN photodetector array receiver.
• CDR (Clock and Data Recovery) terintegrasi pada saluran pemancar dan penerima.
• Konsumsi daya rendah: < 4W biasa.
• Digital Diagnostic Monitoring (DDM) melalui antarmuka I2C.
• RoHS sesuai.

Teknologi

AOC ini menggunakan teknologi modulasi PAM4 (Pulse Amplitude Modulation 4-level),efektif menggandakan throughput data dibandingkan dengan modulasi NRZ tradisional tanpa meningkatkan persyaratan bandwidth. Ini sesuai dengan QSFP56 MSA, standar Ethernet IEEE 802.3cd 200GBASE-SR4, dan CMIS (Common Management Interface Specification) revisi 4.0Antarmuka listriknya adalah 200GAUI-4.

Prinsip Kerja

AOC berfungsi dengan mengubah sinyal listrik menjadi sinyal optik untuk transmisi melalui kabel serat multi-mode yang tertanam.Sisi pemancar menggunakan array VCSEL (Vertical-Cavity Surface-Emitting Laser) untuk mengubah sinyal diferensial listrik masuk (TX1P/N ke TX4P/N) menjadi impuls cahayaPada ujung penerima, array fotodioda PIN mendeteksi impuls cahaya dan mengubahnya kembali menjadi sinyal diferensial listrik (RX1P/N ke RX4P/N).Sirkuit CDR terintegrasi di kedua ujung memastikan integritas sinyal dan pemulihan waktu.

Aplikasi

• Hubungan antara pusat data dan tulang belakang.
• Cluster komputasi berkinerja tinggi (HPC).
• Bahan pelatihan kecerdasan buatan (AI) dan pembelajaran mesin.
• Infrastruktur jaringan dalam jaringan area penyimpanan (SAN).
• Menghubungkan switch top-of-rack (ToR) ke server atau switch lainnya.

Ini kompatibel dengan merek utama switch dan adaptor yang mendukung faktor bentuk QSFP56 dan protokol 200G Ethernet atau InfiniBand HDR.

Spesifikasi & Panduan Pemilihan

Spesifikasi Teknis

Informasi Pemesanan

Keuntungan

• Jangkauan dan Bandwidth Superior:Menawarkan jarak yang lebih jauh (hingga 100m) dan bandwidth yang lebih tinggi dibandingkan dengan DAC pasif, yang biasanya terbatas pada jangkauan yang lebih pendek (<5m).
• Imunitas EMI:Serat optik kebal terhadap gangguan elektromagnetik, memastikan transmisi data yang stabil di lingkungan yang bising secara listrik.
• Berat dan Ukuran Rendah:Lebih tipis dan lebih ringan daripada kabel tembaga yang setara, meningkatkan aliran udara dan memudahkan manajemen kabel di rak dengan kepadatan tinggi.
• Kekuatan rendah:Mengkonsumsi daya lebih sedikit daripada solusi tembaga aktif untuk jarak lebih dari beberapa meter, berkontribusi pada biaya operasi yang lebih rendah (OPEX) dan pusat data yang berjalan lebih dingin.
• Perlindungan Investasi:PeraturanModul Transceiver Optikdesain, mirip dengan masa depan800 g OSFPteknologi, memastikan kompatibilitas dan skalabilitas.

Layanan & Dukungan

Kami mendukung produk kami dengan paket layanan yang komprehensif. Ini termasuk garansi terbatas standar, waktu pengiriman yang dapat diandalkan untuk pesanan volume, dan akses ke konsultasi teknis pra-penjualan.Tim dukungan kami tersedia untuk membantu dengan tantangan integrasi dan memastikan kinerja optimal dalam lingkungan jaringan tertentu Anda.

Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Apa perbedaan antara AOC ini dan DAC (Direct Attach Copper Cable)?

A: AOC menggunakan serat optik, memungkinkan jangkauan yang lebih panjang (hingga 100m), kekebalan terhadap EMI, dan berat yang lebih rendah.lebih berat, dan dapat rentan terhadap EMI.

T2: Apakah AOC ini kompatibel dengan port 100G QSFP28?

A: Konektor fisik dirancang untuk port QSFP56. Sementara kompatibilitas listrik mungkin mungkin dalam beberapa skenario break-out (misalnya, 200G ke 2x100G),ini terutama membutuhkan port QSFP56 asli untuk operasi 200GSelalu periksa daftar kompatibilitas switch/adapter.

T3: Apa konsumsi daya khas kabel ini?

A: Konsumsi daya yang khas kurang dari 4W, menjadikannya pilihan hemat energi untuk penyebaran kepadatan tinggi.

P4: Dapatkah saya menggunakan AOC ini dengan serat OM5?

A: Ya, AOC ini kompatibel dengan serat multimode OM5 dan dapat mencapai jarak maksimum yang ditentukan 100m.

Peringatan

• Penanganan:Hindari membengkokkan kabel di luar radius kelengkungan minimumnya (30 mm) untuk mencegah kerusakan permanen pada serat internal.
• Kompatibilitas:Periksa kompatibilitas dengan model switch, router, atau adaptor tertentu sebelum membeli.
• Lingkungan:Mengoperasikan dan menyimpan kabel dalam kisaran suhu dan kelembaban yang ditentukan untuk memastikan keandalan dan umur panjang.
• Pembersihan:Jaga konektor optik bersih dan dilindungi dengan tutup debu saat tidak digunakan. Konektor yang terkontaminasi dapat secara signifikan menurunkan kinerja.
• Pengeluaran Elektrostatik (ESD):Perhatikan tindakan pencegahan ESD standar selama penanganan untuk mencegah kerusakan pada elektronik internal.

Pengantar Perusahaan

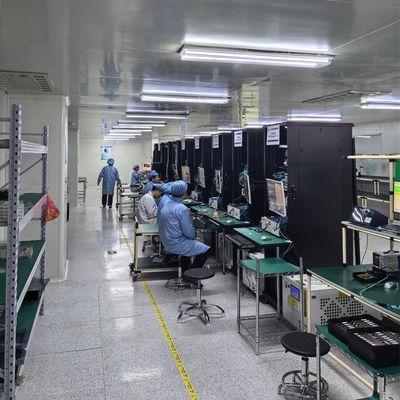

Menggunakan pengalaman industri lebih dari satu dekade, perusahaan kami beroperasi dari fasilitas manufaktur berskala besar yang didukung oleh tim teknik teknik yang kuat.Kami telah membangun reputasi yang kuat dengan melayani klien global yang beragam dengan solusi jaringan berkualitas tinggi.
