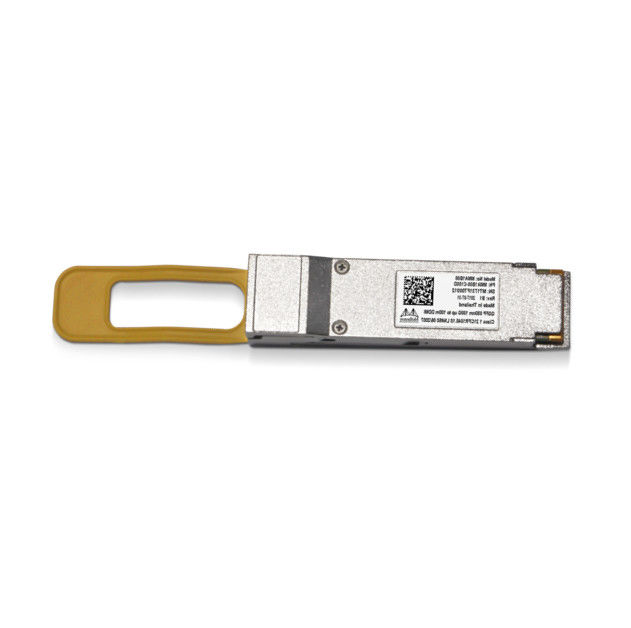

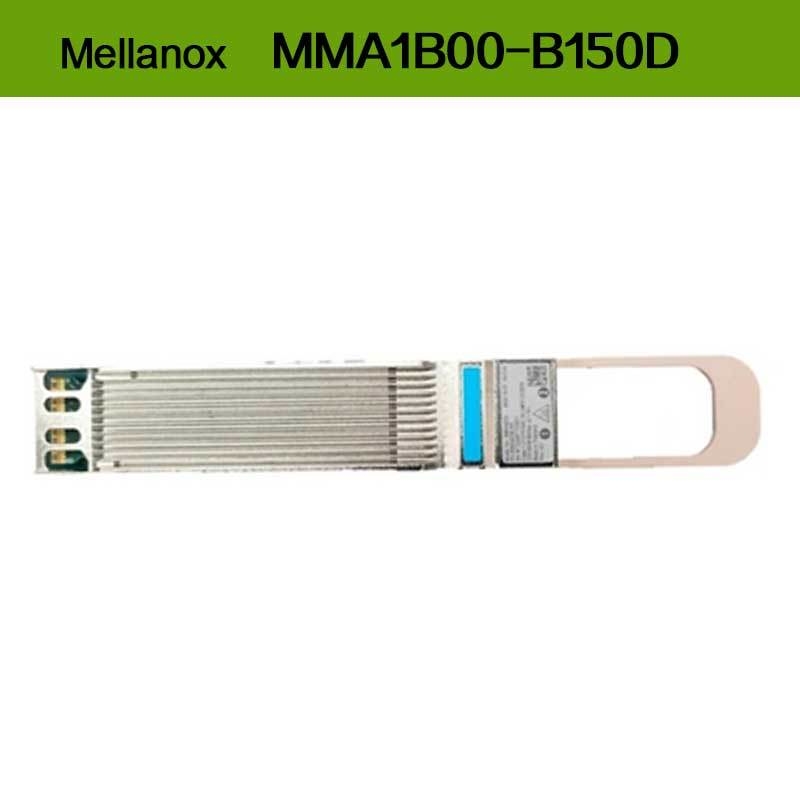

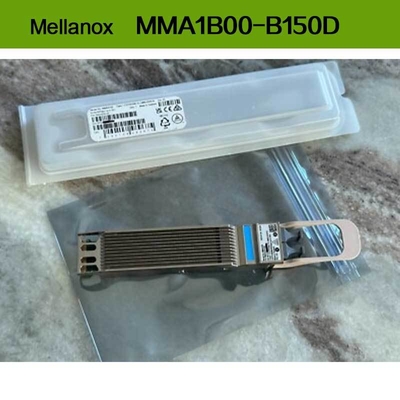

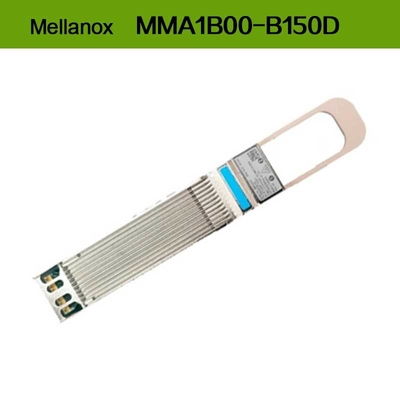

MMA1B00-B150D 40GbE QSFP+ SR4 Transceiver Optik

1. Ringkasan Produk

Mellanox® MMA1B00-B150D adalah modul transceiver optik berkinerja tinggi, faktor bentuk QSFP + yang dirancang untuk 40 aplikasi Gigabit Ethernet.Modul berbasis VCSEL 4-saluran ini memberikan transmisi data yang dapat diandalkan pada 4x10.3125 Gb/s per saluran melalui serat multi-mode paralel (MMF), mencapai jangkauan hingga 150 meter pada serat OM4.menawarkan campuran sempurna dari bandwidth tinggi, konsumsi daya rendah, dan kemampuan diagnostik yang kuat, membuatnya lebih unggul darikabel serat pasifsolusi.

2. Karakteristik Utama

• Kecepatan data: 40GbE (4x10.3125 Gb/s)
• Jangkauan: Sampai 150m pada MMF OM4, 100m pada MMF OM3
• Penghambatan daya rendah: 1.3W khas
• Faktor bentuk QSFP+ yang dapat disisipkan panas
• Antarmuka Digital Diagnostic Monitoring (DDM/DOM)
• Kelas 1 Laser Produk sesuai (IEC 60825-1, FDA)
• RoHS sesuai
• BER lebih baik dari 10^{- 15}

3. Teknologi dan Standar Inti

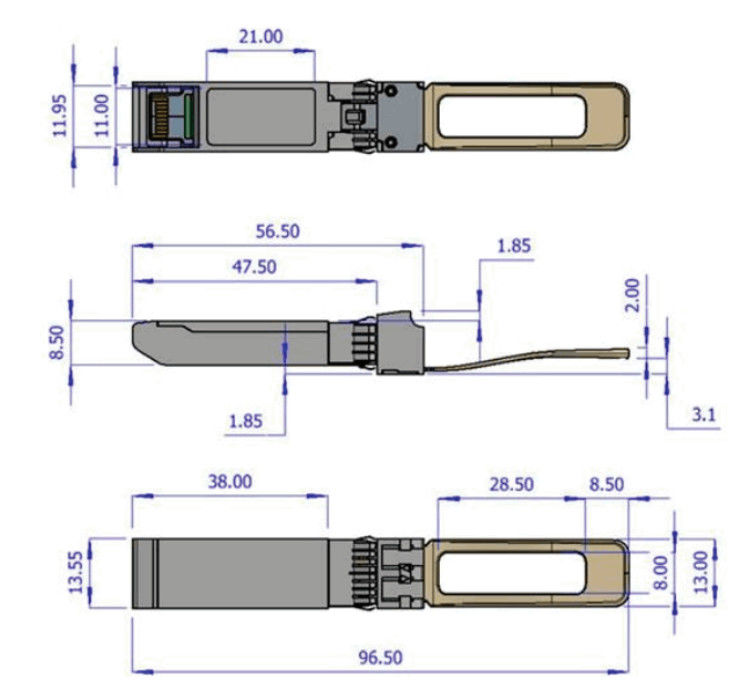

Transceiver ini menggunakan teknologi VCSEL 850nm canggih (Vertical Cavity Surface Emitting Laser) dan sepenuhnya sesuai dengan IEEE 802.3ba 40GBASE-SR4.Ini mematuhi spesifikasi SFF-8436 dan SFF-8636 untuk faktor bentuk mekanis, antarmuka manajemen, dan diagnostik digital, memastikan interoperabilitas luas dengan port switch QSFP + yang kompatibel.Kabel Serat OptikKomponen ini dirancang untuk jaringan pusat data berkecepatan tinggi.

4Prinsip Kerja

Antarmuka listrik menerima empat jalur data 10,3125 Gb / s dari switch host.mengkonversi sinyal listrik menjadi sinyal optik. Sinyal ini ditransmisikan melalui konektor MPO ke multi-mode paralelKabel Serat OptikDi ujung penerima, transceiver yang cocok menggunakan fotodioda untuk mengkonversi sinyal optik masuk kembali ke aliran data listrik untuk sistem host.Sirkuit terintegrasi menyediakan penyamaan input yang dapat diprogram dan penekanan output untuk memastikan integritas sinyal.

5. Skenario Aplikasi

• Koneksi switch-to-switch 40GbE di pusat data
• Hubungan agregasi dengan kepadatan tinggi
• Menghubungkan server dengan antarmuka 40GbE ke switch top-of-rack
• Konektivitas jaringan area penyimpanan (SAN) dan penyimpanan terpasang jaringan (NAS)
• Cluster komputasi berkinerja tinggi (HPC)

6Spesifikasi

7. Keuntungan & Poin Penjualan

• Jangkauan yang diperluas:Mendukung jarak yang lebih jauh (150m) daripada banyak modul SR4 yang sebanding, memberikan fleksibilitas penyebaran yang lebih besar dibandingkan dengankabel serat pasifatau DAC.
• Efisiensi Daya:Konsumsi daya 1.3W yang rendah mengurangi biaya operasi dan beban termal.
• Pemantauan Proaktif:DDM yang komprehensif memungkinkan pemantauan suhu, tegangan, daya TX / RX, dan arus bias secara real-time, memungkinkan pemeliharaan prediktif.
• Keandalan yang terbukti:Pengujian Mellanox yang ketat memastikan kinerja dan daya tahan yang tinggi, meminimalkan waktu henti jaringan.

8. Layanan & Dukungan

Transceiver ini didukung oleh garansi terbatas 1 tahun.Kami mendukungnya dengan persediaan $ 10 juta kami yang luas untuk pengiriman cepat dan tim teknis khusus yang menyediakan konsultasi 24/7 untuk membantu dengan integrasi dan pemecahan masalahKami adalah pemasok terpercaya dari Mellanox asliKabel Serat Optiksolusi.

9Pertanyaan yang Sering Diajukan

T: Jenis kabel serat apa yang dibutuhkan untuk transceiver ini?
A: Ini membutuhkan kabel serat multi-mode (MMF) paralel dengan konektor MPO/MTP®, khususnya kelas OM3 atau OM4 untuk jangkauan yang diiklankan.kabel serat pasifsendiri tetapi digunakan dengan satu.

T: Apakah modul ini kompatibel dengan switch merek-X saya?
A: Meskipun dirancang untuk standar SFF-8436 multi-vendor, kompatibilitas harus diverifikasi dengan matriks kompatibilitas produsen switch Anda.

T: Apakah mendukung Digital Diagnostic Monitoring (DDM)?
A: Ya, ia menyediakan fungsionalitas DDM penuh untuk pemantauan tegangan, suhu, daya optik TX / RX, dan arus bias laser melalui antarmuka I2C.

10.

• Memastikan port QSFP+ peralatan host sesuai dengan SFF-8436.
• Selalu gunakan tutup debu yang disetujui ketika transceiver tidak terhubung ke kabel serat.
• Mengoperasikan dan menyimpan dalam kisaran suhu dan kelembaban yang ditentukan.
• Ini adalah produk laser Kelas 1 yang aman dalam kondisi operasi normal.
• Berurusan dengan konektor MPO dan terkaitKabel Serat Optikdengan hati-hati untuk menghindari kontaminasi atau kerusakan pada permukaan akhir.
