Transceiver OSFP SR4 400G NVIDIA MMA4Z00-NS400 untuk Konektivitas Server Berkecepatan Tinggi
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MMA4Z00-NS400 |
| Dokumen: | MMA4Z00-NS400.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Kondisi: | Baru dan Asli | Tersedianya: | Saham |
|---|---|---|---|
| teknologi: | Infiniband dan Ethernet | Kecepatan Maks: | 800GB/s |
| Panjang: | 50m | Kisaran suhu: | 0 ° C hingga +70 ° C. |
| nama: | Transceiver Optik Emllanox MMA4Z00-NS400 400GB/s OSFP Single-Port 400GB/s Multimode SR4 50M Transcei | Kata-kata kunci: | Transceiver optik Mellanox |
| Menyoroti: | Transceiver OSFP 400G NVIDIA,Transceiver SR4 400G Mellanox,transceiver konektivitas server berkecepatan tinggi |
||
Deskripsi Produk
MMA4Z00-NS400 memberikan konektivitas fleksibel dan berbandwidth tinggi untuk adaptor host NVIDIA ConnectX-7. Inovasi utamanya adalah pengoperasian kecepatan ganda: ia berfungsi secara asli sebagai perangkat 400Gb/s tetapi secara otomatis menskalakan ke kartu NIC 200Gb/s saat terhubung melalui kabel splitter 1:2, sekaligus mengurangi konsumsi daya. Dirancang dengan cangkang OSFP datar untuk berinteraksi dengan solusi pendingin pada kartu ConnectX-7, ia berfungsi sebagai pasangan optik yang sempurna untuk switch seri mq9700 berdensitas tinggi, memungkinkan penskalaan kluster AI dan HPC yang efisien.

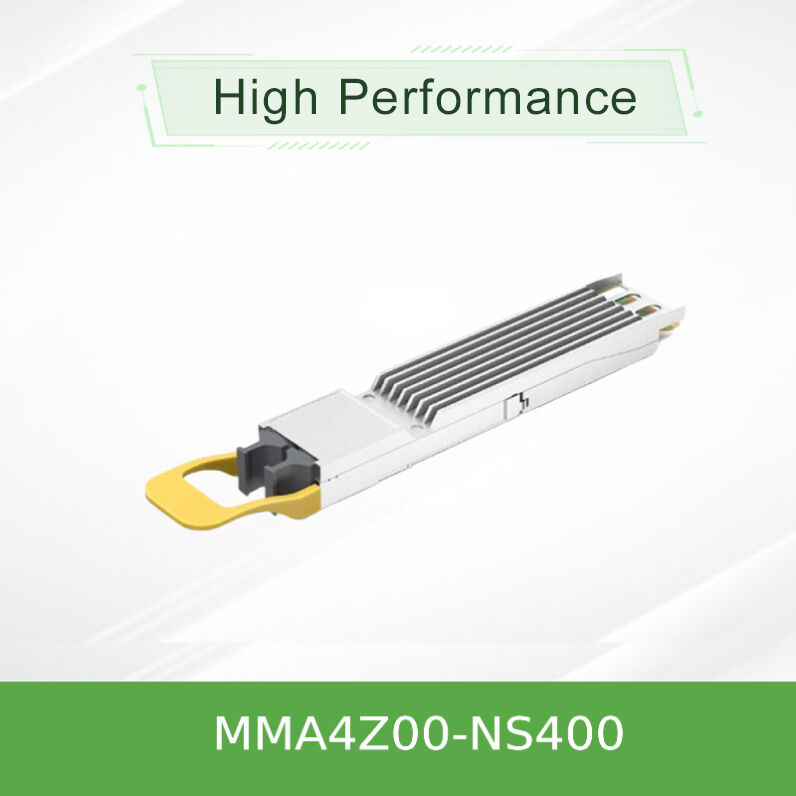

NVIDIA MMA4Z00-NS400 adalah transceiver optik multimode (SR4) faktor bentuk OSFP 400 Gigabit per detik (Gb/s), port tunggal. Ia dirancang khusus untuk dimasukkan ke dalam kartu antarmuka jaringan (NIC) berbasis ConnectX-7, menyediakan antarmuka optik untuk terhubung ke switch hulu yang dilengkapi dengan transceiver OSFP dua port 800G.
Transceiver ini adalah komponen inti dalam membangun jaringan NDR InfiniBand atau 400GbE end-to-end. Ia berbagi elektronik internal yang identik dengan rekannya QSFP112, hanya berbeda dalam cangkang fisik agar sesuai dengan sangkar OSFP pada adaptor ConnectX-7.
- Protokol Ganda, Penginderaan Otomatis: Mendukung InfiniBand NDR dan 400Gb Ethernet. Firmware yang benar diaktifkan berdasarkan protokol switch yang terhubung.
- Pengoperasian Kecepatan Ganda Adaptif:
- Mode 400Gb/s: Menggunakan semua 4 jalur dengan kabel MPO lurus.
- Mode 200Gb/s (NDR200): Diaktifkan secara otomatis dengan kabel splitter 1:2, hanya menggunakan 2 jalur.
- Profil Daya yang Dioptimalkan: Daya maksimum adalah 8,5W dalam mode 400G dan hanya 5,5W dalam mode 200G, berkat penonaktifan saluran otomatis.
- Optik Multimode Jangkauan Pendek: Desain berbasis VCSEL 850nm yang mendukung hingga 50m melalui serat OM4 dan 30m melalui OM3.
- Desain Termal Datar: Cangkang dirancang untuk dipasangkan dengan heat sink yang terintegrasi ke dalam sangkar adaptor ConnectX-7 untuk pendinginan yang efektif.
- Manajemen Komprehensif: Sesuai dengan standar OSFP MSA dan CMIS 4.0, menampilkan Pemantauan Diagnostik Digital (DDM) penuh.
Komponen kartu jaringan canggih ini dibangun berdasarkan beberapa standar industri dan inovasi NVIDIA:
- Faktor Bentuk & Manajemen: Sesuai dengan Spesifikasi OSFP MSA Rev. 1.12. Dikelola melalui Spesifikasi Antarmuka Manajemen Umum (CMIS) 4.0.
- Modulasi & Pensinyalan: Menggunakan 100Gbaud PAM4 (Modulasi Amplitudo Pulsa, 4-tingkat) per jalur untuk antarmuka listrik dan optik.
- Desain Optik: Menggunakan susunan VCSEL 850nm yang andal untuk transmisi multimode. Menampilkan konektor MPO-12/APC (Kontak Fisik Bersudut) untuk meminimalkan pantulan balik optik.
- Diagnostik: Mikrokontroler terintegrasi menyediakan DDM real-time untuk parameter seperti suhu, tegangan, arus bias laser, dan daya optik TX/RX per jalur.
Transceiver bertindak sebagai gateway elektro-optik untuk kartu NIC ConnectX-7. Ia menerima empat jalur sinyal listrik 100G-PAM4 dari adaptor, mengubahnya menjadi sinyal optik melalui susunan VCSEL-nya, dan mengirimkannya melalui empat serat multimode.

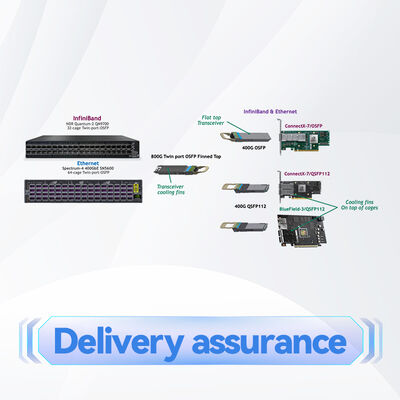

Skema Koneksi: MMA4Z00-NS400 biasanya terhubung ke satu port dari transceiver dua port 800G (seperti MMA4Z00-NS) dalam switch. Ini memerlukan kabel serat crossover Tipe-B (misalnya, MFP7E10 untuk 400G, MFP7E20 untuk 200G). Kabel ini secara internal menyilangkan serat transmisi dan terima untuk memastikan pemancar satu modul sejajar dengan penerima modul lainnya.

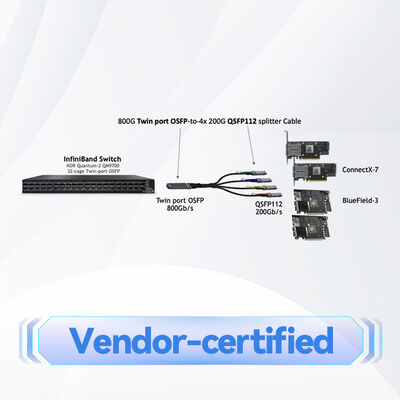

Kecepatan ditentukan oleh jenis kabel: kabel lurus 4-saluran memungkinkan 400G; kabel splitter 1:2 hanya mengaktifkan 2 saluran di transceiver, membuat tautan 200G.
- Konektivitas Server AI/ML Kepadatan Tinggi: Hubungkan server individual yang dilengkapi dengan kartu jaringan ConnectX-7 ke switch spine berkemampuan 800G (misalnya, platform mq9700) dalam kluster GPU.
- Penskalaan Kluster Fleksibel:
- Satu port ganda switch dapat terhubung ke dua server 400G (menggunakan kabel lurus).
- Satu port ganda switch dapat terhubung ke empat server 200G (menggunakan kabel splitter), mengoptimalkan pemanfaatan port.
- Fabrik Komputasi Kinerja Tinggi (HPC): Menyediakan tautan latensi rendah, bandwidth tinggi untuk node komputasi dalam lingkungan superkomputasi berbasis InfiniBand.
- Jaringan Pusat Data Konsolidasi: Berfungsi sebagai antarmuka optik sisi server dalam arsitektur leaf-spine 400GbE generasi berikutnya.
| Model | MMA4Z00-NS400 |
|---|---|
| Faktor Bentuk | OSFP, Port Tunggal, Datar |
| Laju Data | 400 Gb/s (4x100G-PAM4) atau 200 Gb/s (2x100G-PAM4) |
| Panjang Gelombang | 850 nm |
| Jangkauan Maks | 50m (OM4), 30m (OM3) |
| Daya Maks (400G) | 8,5 W |
|---|---|
| Daya Maks (200G) | 5,5 W |
| Mode Daya Rendah | < 2,0 W |
| Tegangan Catu | 3,3 V ±5% |
| Suhu Casing | 0°C hingga +70°C |
| Perangkat Host | Adaptor NVIDIA ConnectX-7/OSFP |
|---|---|
| Konektor Optik | 1 x MPO-12/APC |
| Manajemen | CMIS 4.0, OSFP MSA |
| Keamanan Laser | Kelas 1M |
| RoHS | Sesuai |
- Penskalaan Daya Cerdas: Negosiasi otomatis yang unik mengurangi daya sebesar ~35% saat beroperasi dalam mode 200G, secara langsung menurunkan OPEX dan beban termal di sasis server.
- Fleksibilitas Penerapan: Satu SKU transceiver mendukung dua tingkatan kecepatan umum (400G dan 200G), menyederhanakan penghematan dan memungkinkan penskalaan bandwidth jaringan yang lancar.
- Optimasi Ekosistem: Sebagai bagian dari solusi end-to-end NVIDIA, ia divalidasi secara ketat dengan adaptor ConnectX-7 dan switch Quantum-2/Spectrum-4 (seri mq9700), memastikan keandalan plug-and-play.
- Integrasi Termal Unggul: Desain datar dirancang khusus untuk sistem manajemen termal kartu ConnectX-7, memastikan pengoperasian yang stabil di bawah beban penuh.
- Dukungan Protokol Masa Depan: Firmware protokol ganda menghilangkan kebutuhan akan inventaris transceiver InfiniBand dan Ethernet terpisah.
Kami mendukung setiap kartu jaringan dan komponen yang kami sediakan dengan kerangka layanan yang komprehensif:
- Garansi: Garansi penuh pabrikan. Tanyakan tentang perjanjian tingkat layanan (SLA) yang diperluas.
- Stok & Pengiriman Global: Produk tersedia dari inventaris global kami yang luas, mendukung pesanan volume kecil dan besar dengan logistik yang andal.
- Dukungan Teknis: Akses ke tim teknis ahli kami untuk konsultasi pra-penjualan dan dukungan integrasi pasca-penjualan, tersedia sepanjang waktu.
- Desain Solusi: Bantuan dengan arsitektur sistem dan perencanaan kompatibilitas untuk penerapan kompleks yang melibatkan switch dan adaptor NVIDIA.
- Kompatibilitas: Verifikasi kompatibilitas adaptor host (NVIDIA ConnectX-7 dengan sangkar OSFP). Jangan gunakan di switch atau DPU BlueField-3.
- Manajemen Serat dan Kabel:
- Hanya gunakan serat multimode OM3 atau OM4 dengan konektor MPO-12/APC.
- Selalu gunakan crossover Tipe-B kabel untuk tautan transceiver-ke-transceiver langsung.
- Simpan tutup debu optik saat port tidak digunakan.
- Penanganan & Pembersihan:
- Perhatikan tindakan pencegahan ESD.
- Bersihkan ujung konektor MPO dengan alat yang disetujui sebelum dipasangkan untuk mencegah kontaminasi, penyebab utama masalah tautan.
- Jangan pernah menyentuh ferrule optik secara langsung.
- Keamanan Laser: Ini adalah produk laser Kelas 1M. Jangan menatap port optik atau melihat dengan instrumen optik.
- Lingkungan Operasi: Pastikan aliran udara yang memadai di sekitar adaptor ConnectX-7 untuk menjaga suhu casing transceiver dalam rentang 0°C hingga +70°C.
