NVIDIA Quantum MQM8700-HS2R 200G InfiniBand Switch | Switch Terkelola 40-Port 16Tb/s dengan Aliran Udara C2P
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MQM8700-HS2R (920-9B110-00RH-0M0) |
| Dokumen: | MQM8700 series.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model TIDAK.: | MQM8700-HS2R | tingkat transmisi: | 10/100/1000Mbps |
|---|---|---|---|
| Pelabuhan: | ≧ 48 | Fungsi: | Lacp, stackable, dukungan VLAN |
| Teknologi: | Infiniband | Beralih radix: | 40 port non-blocking |
| Menyoroti: | NVIDIA Quantum InfiniBand Switch 200G,Switch jaringan terkelola 40-port 16Tb/s,Switch InfiniBand Mellanox aliran udara C2P |
||
Deskripsi Produk

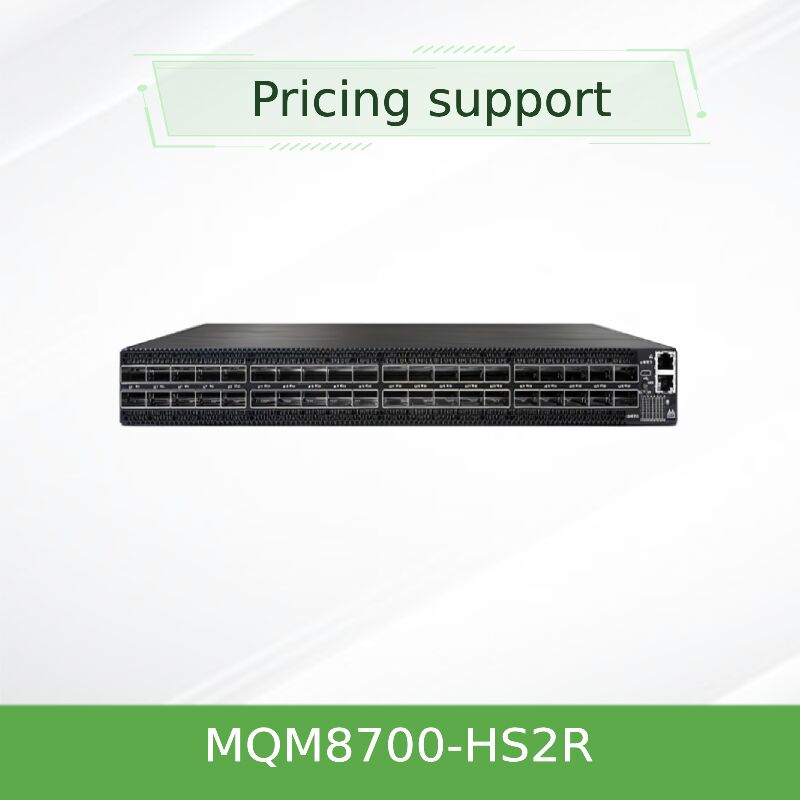

Switch konfigurasi tetap berkinerja tinggi yang menyediakan 40 port 200Gb/s (atau 80 port 100Gb/s) dengan throughput non-blocking 16 Tb/s, akselerasi komputasi dalam jaringan, dan latensi ultra-rendah — dibuat khusus untuk pusat data HPC, klaster AI, dan hyperscale.
Seri NVIDIA Quantum QM8700 (termasuk MQM8700-HS2R) mewakili kelas baru sakelar pintar InfiniBand 200G, yang direkayasa untuk menghilangkan hambatan dalam lingkungan AI, komputasi kinerja tinggi, dan penyimpanan cloud. Dengan hingga empat puluh port 200Gb/s dalam faktor bentuk 1U yang ringkas, sakelar ini memberikan throughput agregat 16 Tb/s dengan latensi cut-through di bawah 130 nanodetik. Dibangun di atas arsitektur InfiniBand yang dapat diskalakan dari NVIDIA, MQM8700-HS2R dilengkapi prosesor dual-core x86 tertanam, Manajer Subnet terintegrasi (hingga 2.000 node), dan dukungan untuk teknologi NVIDIA SHARP™, mempercepat operasi kolektif dengan memindahkan komunikasi dari server ke jaringan.
Dirancang untuk fleksibilitas ekstrem, setiap port QSFP56 200Gb/s dapat dibagi menjadi dua port 100Gb/s independen, menggandakan radiks untuk penerapan top-of-rack yang padat. Varian MQM8700-HS2R (aliran udara C2P) adalah sakelar yang dikelola sepenuhnya yang menjalankan MLNX-OS®, ideal untuk perusahaan yang mencari jaringan berkinerja tinggi dengan manajemen siap pakai yang sederhana, API CLI, WebUI, SNMP, dan JSON.
- InfiniBand 200Gb/s per port– empat puluh port QSFP56 yang mendukung mode pemisahan 200G atau 100G, arsitektur non-blocking.
- Akselerasi Komputasi dalam Jaringan– teknologi NVIDIA SHARP™ memungkinkan agregasi data dalam sakelar, mengurangi waktu komunikasi MPI, NCCL, dan SHMEM secara signifikan.
- Radiks Tinggi & Kemampuan Pemisahan– Ubah 40x port 200G menjadi 80x port 100G untuk topologi kepadatan ganda tanpa sakelar tambahan.
- Manajemen Kemacetan Tingkat Lanjut– Perutean adaptif, perutean statis, dan kualitas layanan (QoS) untuk menghilangkan titik panas dan memaksimalkan bandwidth jaringan yang efektif.
- Manajer Subnet Terintegrasi– SM terpasang mendukung hingga 2.000 node untuk penyiapan klaster yang cepat; dikelola sepenuhnya melalui MLNX-OS.
- PSU Redundan & Dapat Diganti Saat Panas– Daya redundan 1+1, bersertifikat 80 Plus Gold, sesuai standar ENERGY STAR, dengan optimasi daya pada penggunaan port parsial.
- Manajemen Komprehensif– CLI, WebUI, SNMP, JSON, ditambah UFM™ opsional untuk orkestrasi jaringan canggih eksternal (varian MQM8790).
- Kompatibel Mundur– Interoperabilitas mulus dengan generasi InfiniBand sebelumnya (EDR, FDR).

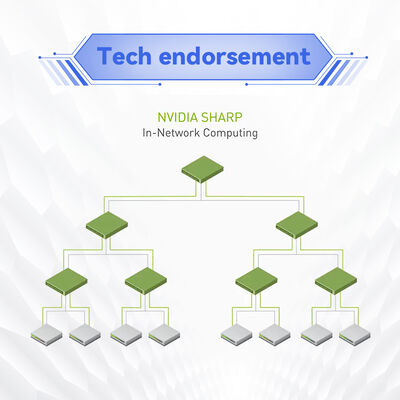

Berbeda dengan sakelar konvensional yang hanya meneruskan paket, sakelar NVIDIA Quantum menyematkan mesin protokol agregasi dan reduksi hierarkis yang dapat diskalakan (SHARP) langsung di silikon. Data yang melewati sakelar dapat diproses — diagregasi, direduksi, atau disiarkan — tanpa beberapa perjalanan bolak-balik ke titik akhir server. Ini secara dramatis mempercepat operasi kolektif seperti all-reduce, barrier, dan broadcast, yang sangat penting untuk kerangka kerja deep learning (TensorFlow, PyTorch melalui NCCL) dan simulasi HPC berbasis MPI. Hasilnya adalah peningkatan kinerja hingga 10x untuk beban kerja yang intensif komunikasi dan pengurangan overhead CPU, membebaskan sumber daya komputasi untuk pemrosesan aplikasi aktual.
MQM8700-HS2R juga mendukung algoritma perutean adaptif dan kontrol kemacetan yang secara otomatis menyeimbangkan lalu lintas di berbagai jalur, memberikan throughput mendekati kecepatan garis bahkan di bawah persaingan tinggi.
- Klaster AI & Pembelajaran Mesin– Sistem berbasis GPU skala besar (NVIDIA DGX, HGX) yang membutuhkan interkoneksi 200G dengan SHARP untuk akselerasi NCCL.
- Komputasi Kinerja Tinggi (HPC)– Laboratorium penelitian, laboratorium nasional, dan universitas yang menjalankan beban kerja MPI, simulasi cuaca, dan dinamika fluida komputasi.
- Pusat Data Hyperscale & Cloud– Topologi Fat-tree, DragonFly+, dan torus multidimensi untuk jaringan bandwidth bisection yang dapat diskalakan dan tinggi.
- Layanan Perusahaan & Keuangan– Platform perdagangan latensi ultra-rendah dan akselerasi basis data yang membutuhkan kinerja jaringan yang dapat diprediksi.
- Top-of-Rack (ToR) & End-of-Row– Konektivitas 100Gb/s kepadatan ganda per server menggunakan kemampuan port terpisah.

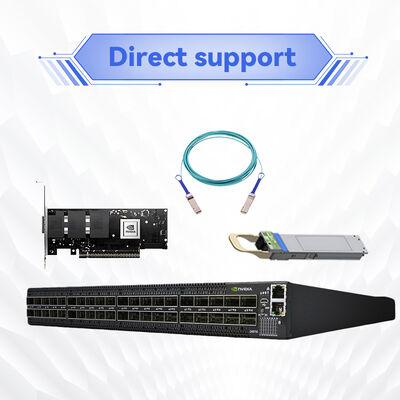

Seri QM8700 bekerja mulus dengan adaptor NVIDIA ConnectX-6, ConnectX-7, dan BlueField DPU, mendukung jaringan InfiniBand dan campuran. Ini kompatibel mundur dengan kecepatan InfiniBand sebelumnya (EDR 100Gb/s, FDR 56Gb/s). Sepenuhnya dapat dioperasikan dengan sakelar jaringan NVIDIA Quantum yang ada, dan dikelola melalui manajer jaringan terpadu (UFM) untuk telemetri dan pemantauan prediktif. Dukungan sistem operasi mencakup distribusi Linux utama (RHEL, Ubuntu, Rocky Linux) dan server GPU bersertifikat NVIDIA.
| Parameter | Detail |
|---|---|
| Nomor Model | MQM8700-HS2R |
| Port & Kecepatan | 40 port QSFP56; hingga 200Gb/s per port; mendukung pemisahan menjadi 80 port 100Gb/s |
| Throughput Agregat | 16 Tb/s non-blocking |
| Latensi Switching | < 130ns (cut-through) |
| Manajemen | Sepenuhnya dikelola, CPU dual core x86 terpasang (Broadwell ComEx D-1508 2.2GHz), memori sistem 8GB; MLNX-OS, CLI, WebUI, SNMP, JSON, Manajer Subnet terintegrasi |

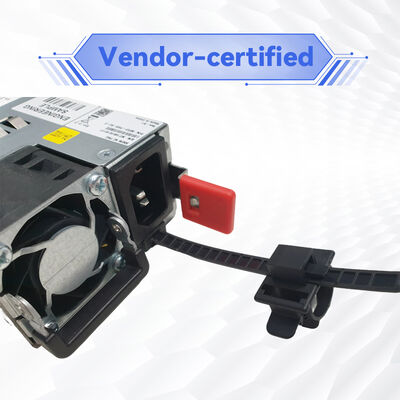

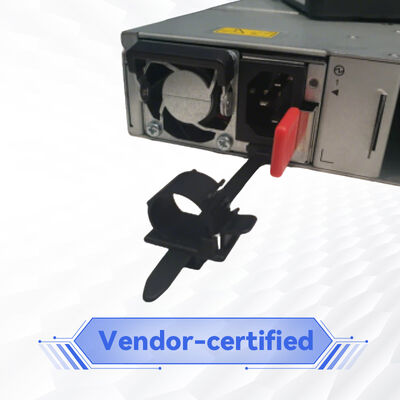

| Catu Daya | 1+1 redundan dapat diganti saat panas, 100-127VAC / 200-240VAC, 80 Plus Gold, ENERGY STAR |
| Aliran Udara | C2P (daya ke port) — MQM8700-HS2R, kedalaman standar |
| Dimensi (HxWxD) | 1,7 x 17 x 23,2 inci (43,6 x 433,2 x 590,6 mm), 1U |
| Berat | Dengan 2 PSU: 12,48 kg / 27,5 lbs |
| Suhu Operasional | 0°C hingga 40°C |
| Sertifikasi | Sesuai CE, FCC, VCCI, ICES, RCMS, RoHS |
| Garansi | Garansi perangkat keras terbatas 1 tahun (opsi perpanjangan tersedia) |
| Nomor Suku Cadang yang Dapat Dipesan (OPN) | Deskripsi | Aliran Udara | Manajemen |
|---|---|---|---|
| MQM8700-HS2R | Sakelar InfiniBand NVIDIA Quantum 200Gb/s, 40 QSFP56, PSU AC ganda, dual core x86, kedalaman standar, aliran udara C2P, kit rel | C2P (Daya ke Port) | Terkelola (MLNX-OS) |
| MQM8700-HS2F | Sama seperti di atas tetapi aliran udara P2C (port ke daya) | P2C | Terkelola |
| MQM8790-HS2F | Varian tidak terkelola, aliran udara P2C, cocok untuk manajemen eksternal UFM | P2C | Dikelola secara eksternal (siap UFM) |
| MQM8790-HS2R | Tidak terkelola, aliran udara C2P | C2P | Dikelola secara eksternal |
Catatan: Untuk penerapan 100G kepadatan tinggi menggunakan kabel terpisah, SKU terkelola dan tidak terkelola memberikan fleksibilitas port yang sama. Pilih MQM8700-HS2R untuk manajemen subnet terintegrasi dan akses OS penuh dengan konfigurasi aliran udara C2P.
- ROI Unggul– Kurangi belanja modal dengan kapasitas port 100G kepadatan ganda dan jumlah sakelar yang lebih rendah untuk jaringan besar.
- Hemat Energi– Penskalaan daya dinamis berdasarkan pemanfaatan port, menurunkan biaya operasional.
- Akselerasi SHARP™– Komunikasi kolektif hingga 10x lebih cepat tanpa menggunakan siklus CPU host.
- Manajemen yang Disederhanakan– Manajer Subnet terpasang menghilangkan kebutuhan akan server SM eksternal untuk klaster hingga 2.000 node.
- Topologi yang Dapat Diskalakan– Dukungan asli untuk Fat Tree, DragonFly+, dan Torus untuk masa depan pertumbuhan pusat data.
- Ekosistem Terbukti– Didukung oleh tumpukan perangkat lunak kumulatif NVIDIA dan dukungan mitra 24/7.
Starsurge Group menyediakan layanan siklus hidup ujung ke ujung untuk sakelar NVIDIA Quantum, termasuk konsultasi arsitektur pra-penjualan, pengujian bukti konsep, dan logistik global. Tim teknis kami yang berpengalaman menawarkan pemecahan masalah jarak jauh, peningkatan firmware, dan koordinasi RMA. Opsi perpanjangan garansi dan dukungan prioritas 24x7 tersedia berdasarkan permintaan. Dukungan multibahasa untuk wilayah EMEA, Amerika, dan APAC memastikan respons cepat untuk penerapan yang kritis.
- Pastikan suhu operasi ambien tetap antara 0°C dan 40°C; jaga ventilasi rak yang tepat.
- Gunakan hanya optik QSFP56 atau kabel DAC yang memenuhi syarat yang tercantum dalam panduan kompatibilitas NVIDIA.
- Arah aliran udara: MQM8700-HS2R menggunakan C2P (daya ke port) — konfirmasikan skema pendinginan rak Anda cocok dengan aliran udara C2P.
- Catu daya harus terhubung ke tegangan AC yang sesuai (100-240VAC) dengan grounding.
- Pembaruan firmware: selalu cadangkan konfigurasi sebelum meningkatkan melalui MLNX-OS.

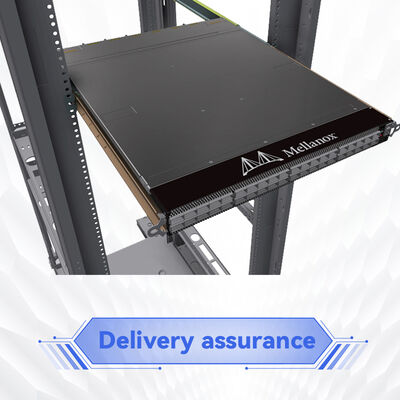

- Berat ~12,5kg dengan dua PSU — gunakan pengangkat mekanis yang tepat untuk pemasangan rak.
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang didorong oleh teknologi. Didirikan pada tahun 2008, perusahaan melayani pelanggan di seluruh dunia dengan produk termasuk sakelar jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan infrastruktur. Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintah, perawatan kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan.
Dengan pendekatan yang mengutamakan pelanggan, Starsurge berfokus pada kualitas yang andal, layanan yang responsif, dan solusi yang disesuaikan. Sebagai mitra resmi untuk merek jaringan terkemuka, kami memberikan logistik global, pengembangan perangkat lunak khusus, dan dukungan multibahasa — membantu klien membangun infrastruktur jaringan yang efisien, dapat diskalakan, dan andal.
| Komponen | Model / Tipe yang Didukung |
|---|---|
| Adaptor | NVIDIA ConnectX-6, ConnectX-7, BlueField-2 / BlueField-3 InfiniBand |
| Kabel & Optik | QSFP56 DAC (pasif hingga 3m, aktif hingga 5m), AOC, transceiver optik (SR4, LR4) |
| Sistem Operasi | Linux (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), Windows Server dengan tumpukan InfiniBand |
| Platform Manajemen | MLNX-OS, NVIDIA UFM, Prometheus/Grafana melalui pengekspor SNMP |
| Dukungan Topologi | Fat Tree, DragonFly+, Torus 2D/3D, SlimFly |
- Konfirmasikan arah aliran udara: MQM8700-HS2R menggunakan C2P (daya ke port) — verifikasi kompatibilitas pendinginan rak.
- Verifikasi kecepatan port yang dibutuhkan (200G asli atau 100G breakout) dan jenis rakitan kabel.
- Periksa input daya: AC redundan ganda dengan konektor C13/C14.
- Pastikan kedalaman rak mendukung 23,2 inci (kedalaman standar).
- Rencanakan Manajer Subnet: SM terpasang mencakup hingga 2000 node; klaster yang lebih besar mungkin memerlukan instance SM tambahan.
- Validasi persyaratan lisensi perangkat lunak untuk fitur lanjutan (UFM opsional).
