NVIDIA Quantum MQM8790-HS2F 200G InfiniBand Switch Unmanaged 40-Port 16Tb/s P2C Airflow UFM Siap
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MQM8790-HS2F (920-9B110-00FH-0D0) |
| Dokumen: | MQM8700 series.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model: | MQM8790-HS2F (920-9B110-00FH-0D0) | Aplikasi: | pelayan |
|---|---|---|---|
| Kondisi: | Baru dan Asli | Konektivitas uplink: | 200 Gbps |
| Suhu Operasional: | 0°C hingga 40°C (32°F hingga 104°F) | Keterangan: | 40-port 200g Infiniband Switch, ganda catu daya |
| Menyoroti: | NVIDIA Quantum 200G InfiniBand Switch,40-port tidak dikelola InfiniBand switch,Switch jaringan aliran udara P2C 16Tb/s |
||
Deskripsi Produk
Sakelar tidak terkelola konfigurasi tetap berkinerja tinggi yang menghadirkan 40 port 200Gb/s (atau 80 port 100Gb/s) dengan throughput non-blocking 16 Tb/s, akselerasi komputasi dalam jaringan, dan latensi ultra-rendah — dibuat khusus untuk HPC, kluster AI, dan pusat data hyperscale. Dirancang untuk manajemen eksternal melalui platform NVIDIA UFM™.

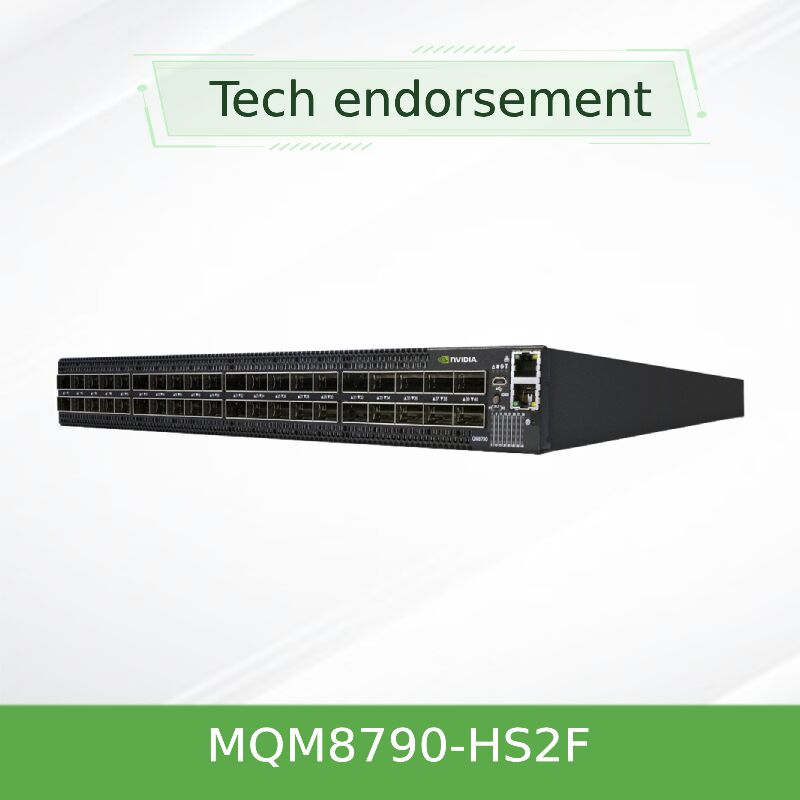

NVIDIA Quantum MQM8790-HS2F adalah sakelar pintar InfiniBand 200G tidak terkelola yang dirancang untuk penerapan pusat data skala besar di mana manajemen fabric terpusat lebih disukai. Bagian dari seri NVIDIA Quantum QM8700, sakelar ini menghadirkan empat puluh port 200Gb/s dalam faktor bentuk 1U yang ringkas dengan throughput non-blocking agregat 16 Tb/s dan latensi cut-through sub-130ns. Berbeda dengan rekan-rekannya yang terkelola, MQM8790-HS2F dioptimalkan untuk manajemen eksternal melalui NVIDIA Unified Fabric Manager (UFM™), memungkinkan operator pusat data untuk menyediakan, memantau, memecahkan masalah, dan memelihara fabric pusat data modern secara efisien dalam skala besar.
Setiap port QSFP56 200Gb/s dapat dibagi menjadi dua port 100Gb/s independen, menyediakan hingga 80 port konektivitas 100Gb/s — ideal untuk penerapan top-of-rack dengan kepadatan ganda. MQM8790-HS2F memiliki aliran udara P2C (port-to-power), catu daya redundan ganda, dan dukungan penuh untuk akselerasi komputasi dalam jaringan NVIDIA SHARP™.
- InfiniBand 200Gb/s per port– empat puluh port QSFP56 yang mendukung mode pemisahan 200G atau 100G, arsitektur non-blocking.
- SKU Tidak Terkelola untuk Kontrol Eksternal– Tidak ada Subnet Manager di papan; dirancang untuk manajemen terpusat melalui platform NVIDIA UFM™.
- Akselerasi Komputasi Dalam Jaringan– Teknologi NVIDIA SHARP™ memungkinkan agregasi data dalam sakelar, mengurangi waktu komunikasi MPI, NCCL, dan SHMEM secara signifikan.
- Radix & Kemampuan Pemisahan Tinggi– Konversi 40x port 200G menjadi 80x port 100G untuk topologi kepadatan ganda tanpa sakelar tambahan.
- Manajemen Kemacetan Tingkat Lanjut– Perutean adaptif, perutean statis, dan kualitas layanan (QoS) untuk menghilangkan titik panas dan memaksimalkan bandwidth fabric yang efektif.

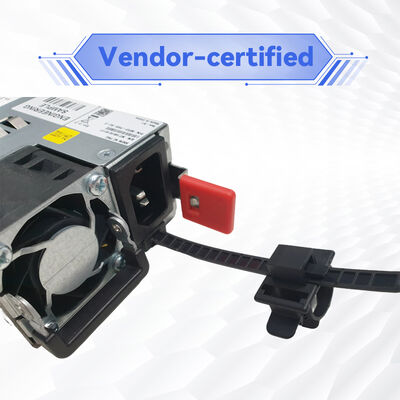

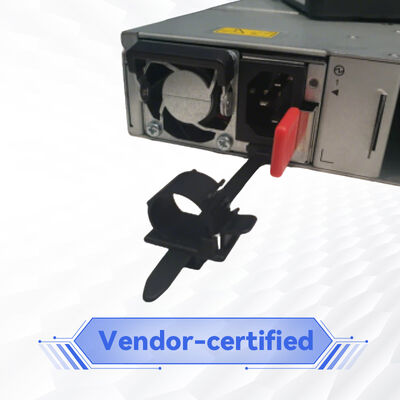

- PSU Redundan & Dapat Diganti Saat Panas– Daya redundan 1+1, bersertifikat 80 Plus Gold, sesuai ENERGY STAR, dengan optimasi daya pada penggunaan port parsial.
- Siap UFM– Integrasi mulus dengan NVIDIA Unified Fabric Manager untuk telemetri canggih, analitik prediktif, dan orkestrasi fabric otomatis.
- Kompatibel Mundur– Interoperabilitas mulus dengan generasi InfiniBand sebelumnya (EDR, FDR).

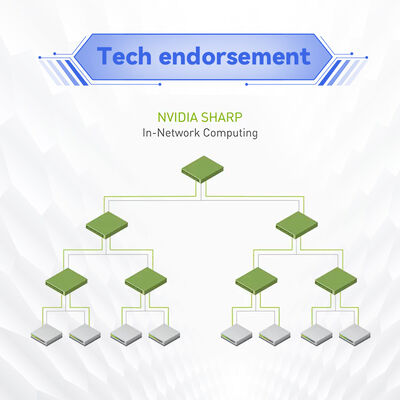

Sakelar NVIDIA Quantum menyematkan mesin protokol agregasi dan reduksi hierarkis yang dapat diskalakan (SHARP) langsung di silikon. Data yang melewati sakelar dapat diproses — diagregasi, direduksi, atau disiarkan — tanpa beberapa perjalanan bolak-balik ke titik akhir server. Ini secara dramatis mempercepat operasi kolektif seperti all-reduce, barrier, dan broadcast, yang penting untuk kerangka kerja deep learning (TensorFlow, PyTorch melalui NCCL) dan simulasi HPC berbasis MPI. Hasilnya adalah peningkatan kinerja hingga 10x untuk beban kerja yang intensif komunikasi dan pengurangan overhead CPU, membebaskan sumber daya komputasi untuk pemrosesan aplikasi yang sebenarnya.
MQM8790-HS2F juga mendukung algoritma perutean adaptif dan kontrol kemacetan yang secara otomatis menyeimbangkan lalu lintas di berbagai jalur, memberikan throughput mendekati kecepatan garis bahkan di bawah persaingan tinggi.
- Kluster AI & ML Skala Besar– Sistem berbasis GPU yang membutuhkan manajemen fabric terpusat dan telemetri di ratusan atau ribuan node.
- High-Performance Computing (HPC)– Laboratorium penelitian, laboratorium nasional, dan universitas di mana manajer fabric eksternal memberikan pemantauan dan otomatisasi yang ditingkatkan.
- Pusat Data Hyperscale– Topologi Fat-tree, DragonFly+, dan torus multi-dimensi yang dikelola melalui UFM untuk efisiensi maksimum.
- Penyedia Layanan Perusahaan & Cloud– Lingkungan yang membutuhkan bidang kontrol terpadu di berbagai fabric sakelar.
- Top-of-Rack (ToR) dengan Manajemen Terpusat– Konektivitas 100Gb/s kepadatan ganda per server dengan visibilitas seluruh fabric.

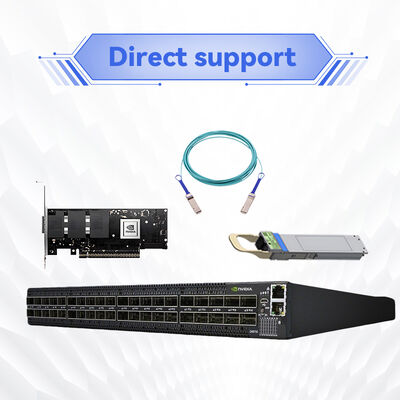

MQM8790-HS2F bekerja mulus dengan adaptor NVIDIA ConnectX-6, ConnectX-7, dan BlueField DPU, mendukung fabric InfiniBand dan campuran. Ini kompatibel mundur dengan kecepatan InfiniBand sebelumnya (EDR 100Gb/s, FDR 56Gb/s). Sepenuhnya dapat dioperasikan dengan sakelar fabric NVIDIA Quantum yang ada. Untuk manajemen, sakelar dirancang untuk dikontrol melalui platform NVIDIA Unified Fabric Manager (UFM), yang menyediakan penyediaan fabric, pemantauan, dan pemecahan masalah prediktif yang komprehensif. Dukungan sistem operasi mencakup distribusi Linux utama (RHEL, Ubuntu, Rocky Linux) dan server GPU bersertifikat NVIDIA.
| Parameter | Detail |
|---|---|
| Nomor Model | MQM8790-HS2F |
| Port & Kecepatan | 40 port QSFP56; hingga 200Gb/s per port; mendukung pemisahan menjadi 80 port 100Gb/s |
| Throughput Agregat | 16 Tb/s non-blocking |
| Latensi Switching | < 130ns (cut-through) |
| Manajemen | Tidak Terkelola — manajemen eksternal melalui NVIDIA UFM™; CPU dual core x86 di papan (Broadwell ComEx D-1508 2.2GHz), memori sistem 8GB |
| Catu Daya | Redundan 1+1 dapat diganti saat panas, 100-127VAC / 200-240VAC, 80 Plus Gold, ENERGY STAR |
| Aliran Udara | P2C (port-to-power) — MQM8790-HS2F, kedalaman standar |
| Dimensi (HxWxD) | 1,7 x 17 x 23,2 inci (43,6 x 433,2 x 590,6 mm), 1U |
| Berat | Dengan 2 PSU: 12,48 kg / 27,5 lbs |
| Suhu Operasional | 0°C hingga 40°C |
| Sertifikasi | Sesuai CE, FCC, VCCI, ICES, RCMS, RoHS |
| Garansi | Garansi perangkat keras terbatas 1 tahun (opsi perpanjangan tersedia) |
| Nomor Bagian yang Dapat Dipesan (OPN) | Deskripsi | Aliran Udara | Manajemen |
|---|---|---|---|
| MQM8790-HS2F | Sakelar InfiniBand NVIDIA Quantum 200Gb/s, 40 QSFP56, PSU AC ganda, dual core x86, kedalaman standar, aliran udara P2C, kit rel | P2C (Port ke Daya) | Tidak Terkelola (Siap UFM) |
| MQM8790-HS2R | Sama seperti di atas tetapi aliran udara C2P (daya-ke-port) | C2P | Tidak Terkelola (Siap UFM) |
| MQM8700-HS2F | Varian terkelola, aliran udara P2C, Subnet Manager di papan, MLNX-OS | P2C | Terkelola (MLNX-OS) |
| MQM8700-HS2R | Varian terkelola, aliran udara C2P, Subnet Manager di papan, MLNX-OS | C2P | Terkelola (MLNX-OS) |
Untuk lingkungan yang membutuhkan manajemen fabric terpusat di ratusan atau ribuan sakelar, MQM8790-HS2F menawarkan blok bangunan tidak terkelola yang hemat biaya yang dioptimalkan untuk orkestrasi NVIDIA UFM.
- Manajemen Fabric Terpusat– Manfaatkan NVIDIA UFM untuk visibilitas terpadu, otomatisasi, dan analitik prediktif di seluruh fabric.
- ROI Unggul– Kurangi belanja modal dengan kapasitas port 100G kepadatan ganda dan jumlah sakelar yang lebih sedikit untuk fabric besar.
- Hemat Energi– Penskalaan daya dinamis berdasarkan pemanfaatan port, menurunkan biaya operasional.
- Akselerasi SHARP™– Komunikasi kolektif hingga 10x lebih cepat tanpa menggunakan siklus CPU host.
- Topologi yang Dapat Diskalakan– Dukungan asli untuk Fat Tree, DragonFly+, dan Torus untuk masa depan pertumbuhan pusat data.
- Ekosistem Terbukti– Didukung oleh tumpukan perangkat lunak kumulatif NVIDIA dan dukungan mitra 24/7.
Starsurge Group menyediakan layanan siklus hidup ujung ke ujung untuk sakelar NVIDIA Quantum, termasuk konsultasi arsitektur pra-penjualan, pengujian bukti konsep, dan logistik global. Tim teknis kami yang berpengalaman menawarkan pemecahan masalah jarak jauh, peningkatan firmware, dan koordinasi RMA. Untuk penerapan UFM, kami menawarkan layanan profesional untuk konfigurasi dan integrasi platform. Opsi perpanjangan garansi dan dukungan prioritas 24x7 tersedia berdasarkan permintaan. Dukungan multibahasa untuk wilayah EMEA, Amerika, dan APAC memastikan respons cepat untuk penerapan yang kritis bagi misi.
J: MQM8790-HS2F adalah sakelar tidak terkelola yang dirancang untuk manajemen eksternal melalui NVIDIA UFM. MQM8700-HS2F menyertakan Subnet Manager di papan dan MLNX-OS penuh untuk manajemen mandiri.
J: Ya, ini dapat dikelola oleh Subnet Manager InfiniBand yang sesuai standar apa pun, tetapi NVIDIA UFM direkomendasikan untuk fitur canggih seperti telemetri, analitik prediktif, dan orkestrasi otomatis.
J: Ya, setiap port 200Gb/s dapat beroperasi pada 100Gb/s menggunakan kabel splitter atau QSFP56 ke breakout QSFP56 ganda, mendukung hingga 80 tautan 100Gb/s.
J: Ya, MQM8790-HS2F sepenuhnya mendukung teknologi NVIDIA SHARP™ untuk akselerasi komunikasi kolektif, terlepas dari mode manajemen.
J: Kabel DAC tembaga pasif/aktif QSFP56, kabel optik aktif (AOC), dan modul optik untuk jarak hingga ratusan meter.
- Pastikan suhu operasi ambien tetap antara 0°C dan 40°C; jaga ventilasi rak yang tepat.
- Gunakan hanya optik QSFP56 atau kabel DAC yang memenuhi syarat yang tercantum dalam panduan kompatibilitas NVIDIA.
- Arah aliran udara: MQM8790-HS2F menggunakan P2C (port-ke-daya) — konfirmasikan skema pendinginan rak Anda sesuai dengan aliran udara P2C.
- Catu daya harus terhubung ke tegangan AC yang sesuai (100-240VAC) dengan grounding.
- Subnet Manager Eksternal (UFM atau lainnya) harus diterapkan untuk inisialisasi dan manajemen fabric.

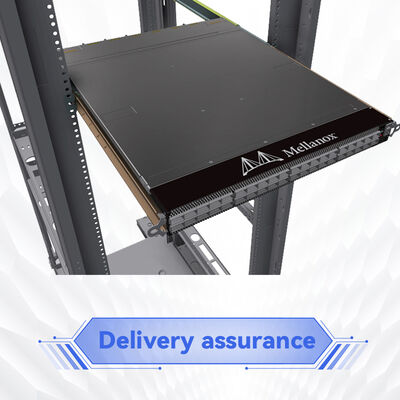

- Berat ~12,5kg dengan dua PSU — gunakan pengangkat mekanis yang tepat untuk pemasangan rak.
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang digerakkan oleh teknologi. Didirikan pada tahun 2008, perusahaan melayani pelanggan di seluruh dunia dengan produk termasuk sakelar jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan infrastruktur. Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintah, kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan.
Dengan pendekatan yang mengutamakan pelanggan, Starsurge berfokus pada kualitas yang andal, layanan yang responsif, dan solusi yang disesuaikan. Sebagai mitra resmi untuk merek jaringan terkemuka, kami memberikan logistik global, pengembangan perangkat lunak khusus, dan dukungan multibahasa — membantu klien membangun infrastruktur jaringan yang efisien, dapat diskalakan, dan andal.
| Komponen | Model / Tipe yang Didukung |
|---|---|
| Adaptor | NVIDIA ConnectX-6, ConnectX-7, BlueField-2 / BlueField-3 InfiniBand |
| Kabel & Optik | QSFP56 DAC (pasif hingga 3m, aktif hingga 5m), AOC, transceiver optik (SR4, LR4) |
| Sistem Operasi | Linux (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), Windows Server dengan tumpukan InfiniBand |
| Platform Manajemen | NVIDIA UFM, OpenSM, Subnet Manager lain yang sesuai standar |
| Dukungan Topologi | Fat Tree, DragonFly+, Torus 2D/3D, SlimFly |
- Konfirmasikan arah aliran udara: MQM8790-HS2F menggunakan P2C (port-ke-daya) — verifikasi kompatibilitas pendinginan rak.
- Verifikasi kecepatan port yang diperlukan (native 200G atau breakout 100G) dan jenis rakitan kabel.
- Periksa input daya: AC redundan ganda dengan konektor C13/C14.
- Pastikan kedalaman rak mendukung 23,2 inci (kedalaman standar).
- Rencanakan Subnet Manager eksternal: lisensi UFM atau penerapan OpenSM diperlukan untuk operasi fabric.
- Validasi persyaratan lisensi perangkat lunak UFM jika fitur telemetri canggih diperlukan.
