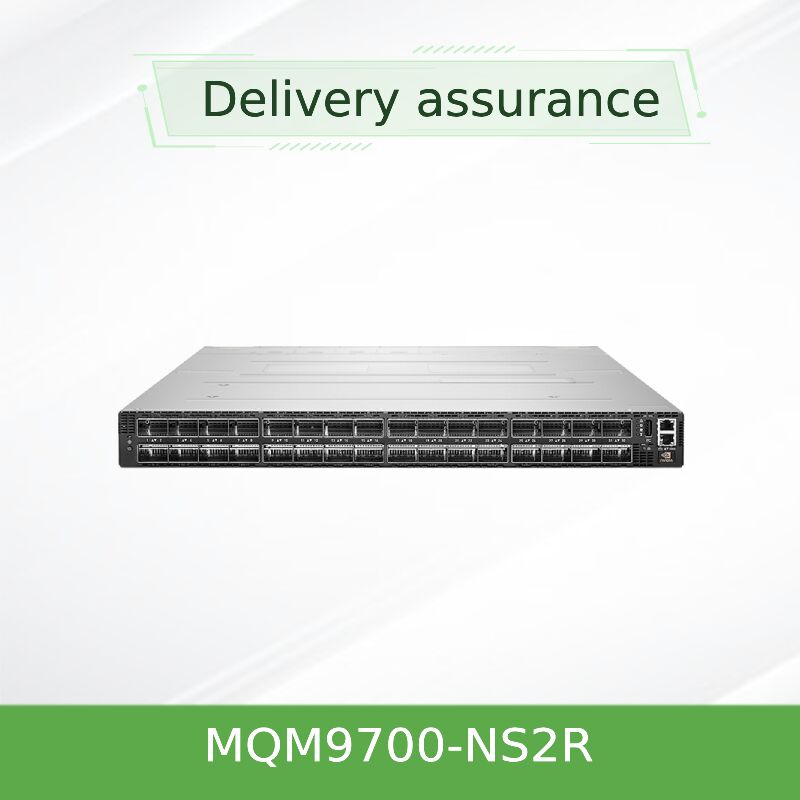

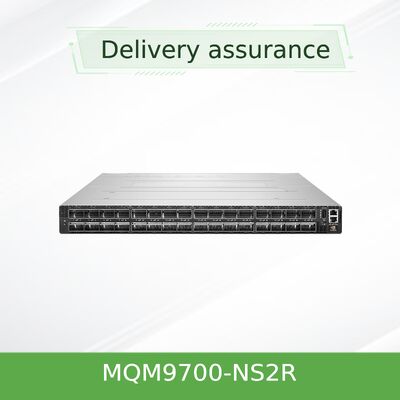

NVIDIA Quantum 2 MQM9790-NS2R 64-Port 400Gb/s Unmanaged InfiniBand Switch dengan Aliran Udara Reverse (C2P)
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Dokumen: | MQM9700 series.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model TIDAK.: | MQM9700-NS2R (920-9B210-00RN-0M2) | tingkat transmisi: | 400G |
|---|---|---|---|
| Pelabuhan: | 64 | Teknologi: | Infiniband |
| Kecepatan Maks: | Ndr | Paket Transportasi: | sedang mengemas |
Deskripsi Produk
Dirancang untuk AI skala ekstrim dan lingkungan HPC di mana manajemen kain eksternal lebih disukai.MQM9790-NS2R memberikan 64 port non-blocking 400Gb/s InfiniBand dalam sasis 1U yang kompak dengan aliran udara terbalik konektor-ke-kekuatan (C2P), memungkinkan topologi fleksibel dan komputasi SHARPv3 dalam jaringan sambil mengandalkan Subnet Managers eksternal seperti NVIDIA UFM atau OpenSM.
Hong Kong Starsurge Group menyajikan NVIDIA Quantum-2 MQM9790-NS2R, sebuah switch InfiniBand berkinerja tinggi dan tidak dikelola 400Gb/s dengan aliran udara terbalik (konektor ke daya).Switch ini menyediakan 32 port OSFP yang mendukung koneksi 64 × 400Gb / s (atau hingga 128 port pada 200Gb / s melalui teknologi port-split)Dengan landmark 51.2 terabit per detik bidirectional throughput dan lebih dari 66,5 miliar paket per detik kapasitas,MQM9790-NS2R dirancang untuk pelanggan yang membutuhkan kontrol Subnet Manager eksternal (e.g., NVIDIA UFM) untuk telemetri canggih, pemantauan, dan orkestrasi kain skala besar.
- Kepadatan Pelabuhan yang belum pernah terjadi sebelumnya:64 port 400Gb/s NDR InfiniBand dalam 1U, arsitektur non-blocking.
- Modus 200Gb/s dengan kepadatan ganda:Mendukung hingga 128 port 200Gb/s menggunakan teknologi port-split NVIDIA, mengurangi TCO untuk topologi leaf-spine.
- Manajer Subnet Eksternal Siap:Dirancang untuk digunakan dengan NVIDIA UFM (Unified Fabric Manager), OpenSM, atau Subnet Managers eksternal lainnya.

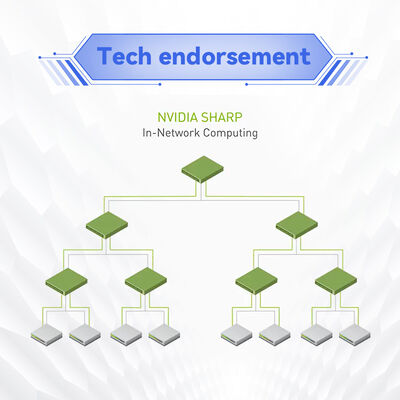

- In-Network Computing:SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) memberikan akselerasi AI 32 kali lebih tinggi dibandingkan generasi sebelumnya.
- Layanan Kain Lanjutan:RDMA, routing adaptif, kontrol kemacetan, pemetaan VL yang ditingkatkan, dan kemampuan jaringan penyembuhan diri.
- Aliran udara terbalik (C2P):Konektor-ke-Power arah aliran udara ideal untuk tata letak pusat data dengan aisle dingin di sisi port.
- Redundansi & Keandalan:1 + 1 sumber daya panas-swappable berlebihan, unit kipas panas-swappable.
- Kembali Kompatibel:Mendukung generasi InfiniBand sebelumnya (HDR, EDR, FDR).
Dibangun di atas NVIDIA Quantum-2 ASIC, MQM9790-NS2R memanfaatkan teknologi SerDes 400Gb / s canggih.Routing adaptif untuk menghindari hotspot kain, dan NVIDIA SHARPv3 untuk pengurangan dalam jaringan, secara dramatis mempercepat operasi kolektif dalam kerangka kerja MPI dan AI.Model ini mengerahkan manajemen kain ke pengontrol eksternal, memungkinkan penegakan kebijakan terpusat dan telemetri yang lebih dalam ketika dipasangkan dengan NVIDIA UFM.
Dengan dukungan untuk berbagai topologi termasuk Fat Tree, SlimFly, DragonFly +, dan Torus multi-dimensi MQM9790-NS2R memungkinkan arsitek untuk membangun hemat biaya,jaringan yang sangat tangguh untuk supercomputing generasi berikutnya sambil mempertahankan manajemen terpusat.
- Kluster AI & Machine Learning:Interkoneksi GPU berkecepatan tinggi untuk pelatihan model bahasa besar dengan manajemen UFM terpusat.
- High-Performance Computing (HPC):Simulasi penelitian, pemodelan cuaca, genomics yang membutuhkan orkestrasi jaringan eksternal.
- Pusat Data Hiperscale:Fabrik InfiniBand berskala besar di mana Manajer Subnet eksternal memberikan kontrol terpadu di ratusan switch.
- Enterprise Cloud & Keuangan:Sistem perdagangan latensi rendah dengan pemantauan terpusat dan manajemen kebijakan.
- Pemerintah & Pendidikan:Laboratorium nasional dan pusat superkomputer universitas yang membutuhkan peralatan manajemen kain khusus.

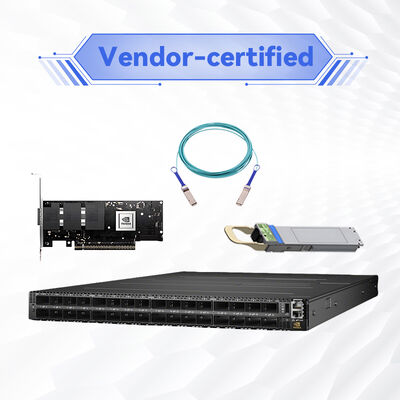

Kompatibel sepenuhnya dengan ekosistem NVIDIA InfiniBand: adaptor ConnectX-6/7, kabel LinkX, dan switch seri Quantum-2.Membutuhkan Subnet Manager eksternal seperti NVIDIA UFM (disarankan untuk kain besar), OpenSM, atau SM lain yang kompatibel dengan IB yang berjalan di server khusus atau VM. Mendukung distribusi Linux utama (RHEL, Ubuntu, Rocky Linux) dan Windows Server dengan driver yang sesuai.
| Parameter | Spesifikasi (MQM9790-NS2R) |
|---|---|

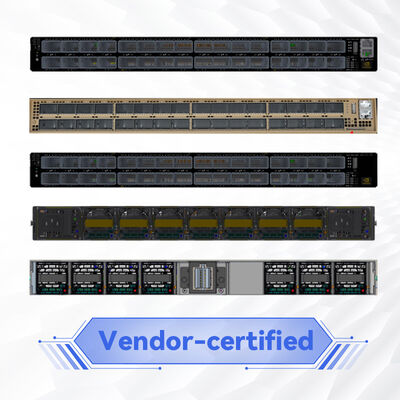

| Pelabuhan | 32 konektor OSFP yang mendukung 64 port 400Gb/s InfiniBand (NDR) atau 128 port 200Gb/s |
| Total Kinerja | 51.2 Tb/s bidirectional, tidak menghalangi |
| Kapasitas Pengiriman Paket | Lebih dari 66,5 miliar paket per detik (BPPS) |
| Jenis Pengelolaan | Tidak dikelola |
| CPU & Memori | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Sumber Daya | 1 + 1 redundant, hot-swappable, 200-240Vac, 80 Plus Gold, ENERGY STAR bersertifikat |
| Pendinginan / Aliran Udara | Aliran udara terbalik: Konektor-ke-Power (C2P), unit kipas angin yang bisa ditukar panas |
| Dimensi (HxWxD) | 1.7 in (43.6mm) x 17.0 in (438mm) x 26.0 in (660.4mm) |
| Berat badan | Sekitar 14,5 kg |
| Suhu operasi | 0°C sampai 40°C |
| Kelembaban (Operasi) | 10% sampai 85% non-kondensasi |
| Ketinggian | Hingga 3050m |
| Kepatuhan Peraturan | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| Jaminan | Standar 1 tahun (opsi diperluas tersedia) |
| Nomor bagian yang dapat dipesan (OPN) | Deskripsi | Arah aliran udara | Manajemen |
|---|---|---|---|
| MQM9700-NS2F | 64 port 400Gb/s, dikelola | P2C (power-to-connector / ke depan) | Manajer Subnet On-Board |
| MQM9700-NS2R | 64 port 400Gb/s, dikelola | C2P (konektor-ke-kekuatan / mundur) | Manajer Subnet On-Board |
| MQM9790-NS2F | 64 port 400Gb/s, tidak dikelola | P2C (ke depan) | Dibutuhkan Subnet Manager eksternal |
| MQM9790-NS2R | 64 port 400Gb/s, tidak dikelola | C2P (balik) | Dibutuhkan Subnet Manager eksternal |
Untuk aliran udara C2P (konektor-ke-kekuatan), udara dingin masuk dari sisi konektor OSFP dan keluar melalui sisi catu daya.MQM9790-NS2R adalah pilihan ideal yang tidak dikelola untuk rak yang membutuhkan aliran udara terbalik.
- Pengelolaan Kain Terpusat:Sempurna untuk penyebaran menggunakan NVIDIA UFM, memungkinkan manajemen panel kaca tunggal di ratusan switch.
- Fleksibilitas aliran udara terbalik:Pendinginan C2P cocok dengan konfigurasi lorong panas / dingin pusat data tertentu, meningkatkan efisiensi termal.
- Radix tertinggi dalam 1U:Port 64x 400G meminimalkan tingkat switch, menurunkan latensi, dan menyederhanakan kabel.
- Biaya-efektif untuk kain besar:Menghilangkan prosesor SM onboard yang berlebihan ketika manajemen eksternal sudah digunakan.
- Efisiensi Energi:Sumber daya emas + dan kontrol kipas pintar mengurangi OPEX.
- Skalabilitas Siap Masa Depan:Dukungan untuk SHARPv3 dan routing adaptif memastikan perlindungan investasi untuk kerangka kerja AI generasi berikutnya.
Hong Kong Starsurge Group menyediakan dukungan end-to-end termasuk konsultasi pra-penjualan, layanan integrasi, dan logistik global.dan opsi garansi diperpanjangUntuk pesanan volume, kami memberikan kabel yang disesuaikan dan validasi konfigurasi. Dukungan multibahasa tersedia untuk wilayah APAC, EMEA, dan Amerika.
• Periksa orientasi aliran udara C2P sesuai dengan rak Anda: lorong dingin harus berada di sisi konektor (OSFP).
• Subnet Manager eksternal harus hadir pada kain untuk switch untuk beroperasi.
• Gunakan hanya modul dan kabel optik yang memenuhi syarat NVIDIA untuk menjaga integritas sinyal dan kepatuhan.
• Ketinggian operasi hingga 3050m; suhu tidak melebihi 40°C.
• Beberapa fitur UFM lanjutan mungkin memerlukan lisensi terpisah; konsultasikan dengan tim penjualan Starsurge.
• Spesifikasi yang tidak dikonfirmasi secara publik oleh NVIDIA ditandai sebagai disediakan silahkan konfirmasi sebelum memesan.
Didirikan pada tahun 2008, Starsurge adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem berbasis teknologi.dan klien perusahaan di seluruh duniaDengan tim teknis dan penjualan yang berpengalaman, Starsurge memberikan infrastruktur jaringan yang disesuaikan termasuk solusi IoT, pengembangan perangkat lunak kustom, dan logistik global.Pendekatan pelanggan pertama kami memastikan kualitas yang dapat diandalkanSebagai mitra saluran resmi untuk merek terkemuka, kami menghubungkan teknologi mutakhir dengan keberhasilan penyebaran dunia nyata.
Minta Kutipan →• NVIDIA ConnectX-6 / ConnectX-7 InfiniBand adaptor
• Switch seri NVIDIA Quantum-2 QM9700/9790
• Kabel LinkX OSFP (tembaga pasif hingga 3m, optik aktif hingga 500m)
• Manajer Subnet Eksternal: NVIDIA UFM, OpenSM, SM lain yang kompatibel dengan IB
• Sistem operasi: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 dengan Mellanox WinOF-2
✓ Periksa arah aliran udara yang diperlukan: C2P (konektor-ke-kekuatan) cocok dengan penempatan lorong dingin rak Anda.
✓ Memastikan Subnet Manager eksternal (UFM atau OpenSM) digunakan dan dapat diakses di jaringan.
✓ Rencanakan kabel: 400G OSFP ke OSFP atau split ke 2x200G.
✓ Konfirmasi input daya: 200-240Vac dengan pasokan redundant.
✓ Untuk penyebaran skala besar, mintalah tinjauan desain topologi dan dukungan integrasi UFM dari insinyur Starsurge.
