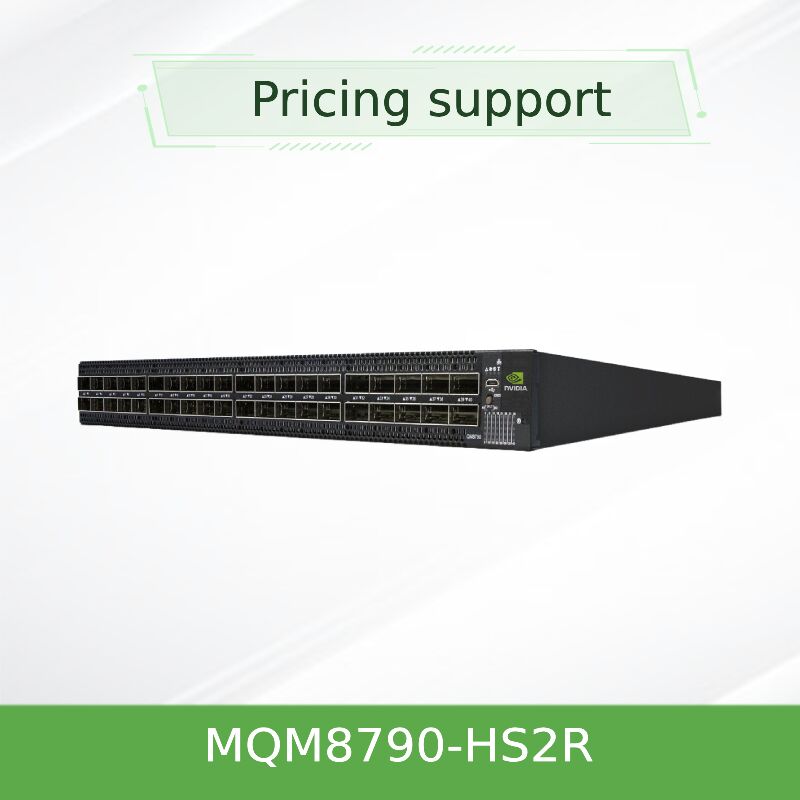

NVIDIA Quantum MQM8790-HS2R 200G InfiniBand Switch Tidak dikelola, 40-Port 16Tb/s, C2P Airflow UFM Siap

Detail produk:

Nama merek: Mellanox
Nomor model: MQM8790-HS2R (920-9B110-00RH-0D0)
Dokumen: MQM8700 series.pdf

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 buah
Harga: Negotiate
Kemasan rincian: Kotak luar
Waktu pengiriman: Berdasarkan persediaan
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: Pasokan dengan proyek/batch
Harga terbaik Kontak

Informasi Detail
Model TIDAK.: MQM8790-HS2R tingkat transmisi: 10/100/1000Mbps
Pelabuhan: ≧ 48 Teknologi: Infiniband
Paket Transportasi: Sedang mengemas Merek dagang: Mellanox
Menyoroti:

NVIDIA Quantum InfiniBand Switch 200G

,

40-port tidak dikelola InfiniBand switch

,

Switch jaringan Mellanox 16Tb/s

Deskripsi Produk

NVIDIA Quantum MQM8790-HS2R 200G InfiniBand Switch Unmanaged, 40-Port 16Tb/s, C2P Airflow UFM Siap

High-performance fixed-configuration unmanaged switch yang menyediakan 40 port 200Gb/s (atau 80 port 100Gb/s) dengan throughput 16 Tb/s non-blocking, akselerasi komputasi dalam jaringan,dan latensi ultra-rendah ‡ dirancang khusus untuk HPCDirancang untuk manajemen eksternal melalui platform NVIDIA UFMTM dengan konfigurasi aliran udara C2P.

Model: MQM8790-HS2R C2P Airflow. AC PSU. Tidak dikelola. 1U Rackmount UFM Siap
Total Bandwidth
16 Tb/s
tidak menghalangi
Kecepatan Pelabuhan
200Gb/s
per port / 100Gb/s pembagian
Kapasitas Pelabuhan
40 QSFP56
atau 80x 100Gb/s
Latensi
Sub-130ns
Pemutus pemutus
Manajemen
Eksternal (UFM)
SKU yang tidak dikelola
Ringkasan Produk

NVIDIA Quantum MQM8790-HS2R adalah switch cerdas InfiniBand 200G yang tidak dikelola yang dirancang untuk penyebaran pusat data berskala besar di mana manajemen jaringan terpusat lebih disukai.Bagian dari seri NVIDIA Quantum QM8700, switch ini memberikan empat puluh port 200Gb / s dalam faktor bentuk 1U yang kompak dengan 16 Tb / s agregat non-blocking throughput dan sub-130ns cut-through latency.MQM8790-HS2R dioptimalkan untuk manajemen eksternal melalui NVIDIA Unified Fabric Manager (UFMTM), memungkinkan operator pusat data untuk secara efisien penyediaan, pemantauan, pemecahan masalah, dan memelihara kain pusat data modern pada skala.

Setiap port QSFP56 200Gb/s dapat dibagi menjadi dua port 100Gb/s yang independen, memberikan hingga 80 port konektivitas 100Gb/s yang ideal untuk penyebaran top-of-rack dengan kepadatan ganda.MQM8790-HS2R memiliki aliran udara C2P (power-to-port), dual redundant power supplies, dan dukungan penuh untuk NVIDIA SHARPTM in-network computing acceleration.

Fitur Utama
  • 200Gb/s InfiniBand per port40 port QSFP56 mendukung 200G atau 100G split mode, arsitektur non-blocking.
  • SKU yang tidak dikelola untuk kontrol eksternalTidak ada Subnet Manager on-board; dirancang untuk manajemen terpusat melalui platform NVIDIA UFMTM.
  • Percepatan komputasi dalam jaringanTeknologi NVIDIA SHARPTM memungkinkan agregasi data di switch, mengurangi waktu komunikasi MPI, NCCL, dan SHMEM dengan urutan besar.
  • Kapasitas Radix & Split TinggiMengkonversi port 40x 200G menjadi port 80x 100G untuk topologi double-density tanpa switch tambahan.
  • Pengelolaan kemacetan lanjutanRouting adaptif, routing statis, dan kualitas layanan (QoS) untuk menghilangkan hotspot dan memaksimalkan bandwidth kain yang efektif.
  • PSU yang berlebihan & Hot-Swappable1 + 1 daya redundant, 80 Plus Gold bersertifikat, ENERGY STAR sesuai, dengan optimalisasi daya pada penggunaan pelabuhan parsial.
  • Konfigurasi aliran udara C2Parah aliran udara daya-ke-port ideal untuk skema pendinginan pusat data yang membutuhkan aliran udara belakang-ke-depan.
  • UFM SiapIntegrasi mulus dengan NVIDIA Unified Fabric Manager untuk telemetri canggih, analisis prediktif, dan orkestrasi kain otomatis.
  • Kembali Kompatibel¢ Interoperabilitas mulus dengan generasi InfiniBand sebelumnya (EDR, FDR).

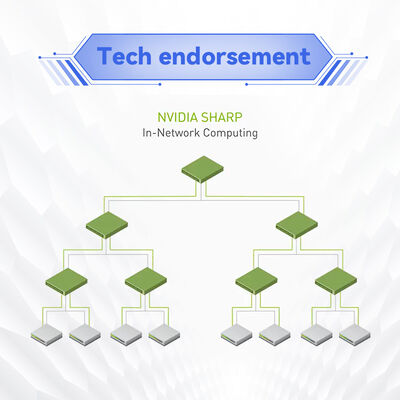

Teknologi: In-Network Computing & SHARPTM

NVIDIA Quantum switch mengintegrasikan mesin hierarkis yang dapat diskalakan agregasi dan pengurangan protokol (SHARP) langsung ke dalam silikon.atau siaran tanpa beberapa perjalanan pulang-pergi ke titik akhir serverIni secara dramatis mempercepat operasi kolektif seperti all-reduce, barrier, dan broadcast, yang sangat penting untuk kerangka belajar mendalam (TensorFlow,PyTorch melalui NCCL) dan simulasi HPC berbasis MPIHasilnya adalah peningkatan kinerja hingga 10 kali lipat untuk beban kerja intensif komunikasi dan mengurangi overhead CPU, membebaskan sumber daya komputasi untuk pemrosesan aplikasi yang sebenarnya.

MQM8790-HS2R juga mendukung algoritma routing adaptif dan kontrol kemacetan yang secara otomatis menyeimbangkan lalu lintas di beberapa jalur,memberikan throughput hampir line-rate bahkan di bawah perdebatan tinggi.

Penempatan Tipikal
  • Kluster AI & ML Berskala BesarSistem berbasis GPU yang membutuhkan manajemen kain terpusat dan telemetri di ratusan atau ribuan node.
  • Perhitungan Berkinerja Tinggi (HPC)Laboratorium penelitian, laboratorium nasional, dan universitas di mana manajer kain eksternal memberikan pemantauan dan otomatisasi yang ditingkatkan.
  • Pusat Data HiperskalaFat-tree, DragonFly +, dan topologi torus multi-dimensi dikelola melalui UFM untuk efisiensi maksimum.
  • Penyedia Layanan Enterprise & Cloud¢ Lingkungan yang membutuhkan pesawat kontrol yang seragam di berbagai kain switch.
  • Top-of-Rack (ToR) dengan Manajemen Terpusat¢ Konektivitas 100Gb/s kepadatan ganda per server dengan visibilitas seluruh kain, menggunakan aliran udara C2P untuk desain pendinginan belakang ke depan.
Kompatibilitas

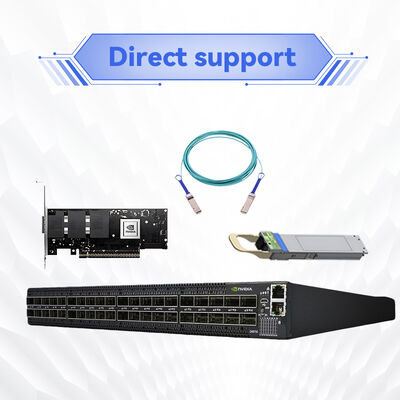

MQM8790-HS2R bekerja dengan lancar dengan NVIDIA ConnectX‐6, ConnectX‐7, dan BlueField DPU adaptor, mendukung InfiniBand dan kain campuran.Ini kompatibel ke belakang dengan kecepatan InfiniBand sebelumnya (EDR 100Gb / s, FDR 56Gb/s). sepenuhnya interoperabel dengan switch kain NVIDIA Quantum yang ada. Untuk manajemen, switch dirancang untuk dikendalikan melalui platform NVIDIA Unified Fabric Manager (UFM),yang menyediakan pasokan kain komprehensif, pemantauan, dan pemecahan masalah prediktif. Dukungan sistem operasi mencakup distribusi Linux utama (RHEL, Ubuntu, Rocky Linux) dan server GPU bersertifikat NVIDIA.

Catatan tentang Manajemen:MQM8790-HS2R adalah varian switch yang tidak dikelola.Manajemen kain harus ditangani secara eksternal melalui NVIDIA UFM atau pihak ketiga InfiniBand Subnet Managers.
Spesifikasi
Parameter Rincian
Nomor Model MQM8790-HS2R
Pelabuhan & Kecepatan 40 port QSFP56; hingga 200Gb/s per port; mendukung dibagi menjadi 80 port 100Gb/s
Total Kinerja 16 Tb/s non-blocking
Mengganti Latensi < 130ns (cut-through)
Manajemen Tidak dikelola manajemen eksternal melalui NVIDIA UFM TM; internal x86 dual core CPU (Broadwell ComEx D-1508 2.2GHz), memori sistem 8GB

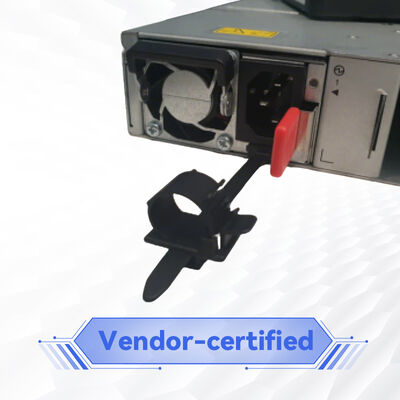

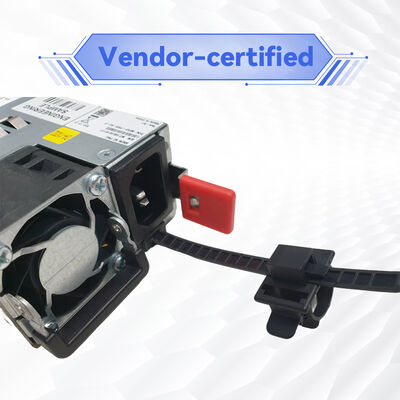

Sumber Daya 1+1 redundant hot-swappable, 100‐127VAC / 200‐240VAC, 80 Plus Gold, ENERGY STAR
Aliran udara C2P (power-to-port) ¢ MQM8790-HS2R, kedalaman standar
Dimensi (HxWxD) 1.7 x 17 x 23.2 inci (43.6 x 433.2 x 590.6 mm), 1U
Berat badan Dengan 2 PSU: 12,48 kg / 27,5 lbs
Suhu operasi 0°C sampai 40°C
Sertifikasi CE, FCC, VCCI, ICES, RCMS, sesuai dengan RoHS
Jaminan Garansi perangkat keras terbatas 1 tahun (opsi yang dapat diperpanjang tersedia)
Panduan Pemilihan
Nomor bagian yang dapat dipesan (OPN) Deskripsi Aliran udara Manajemen
MQM8790-HS2R NVIDIA Quantum 200Gb/s InfiniBand switch, 40 QSFP56, dual AC PSU, x86 dual core, kedalaman standar, aliran udara C2P, kit rel C2P (Power to Port) Tidak dikelola (UFM siap)
MQM8790-HS2F Sama seperti di atas tetapi aliran udara P2C (port-to-power) P2C Tidak dikelola (UFM siap)
MQM8700-HS2F Varian yang dikelola, aliran udara P2C, Subnet Manager on-board, MLNX-OS P2C Diurus (MLNX-OS)
MQM8700-HS2R Varian yang dikelola, aliran udara C2P, Subnet Manager on-board, MLNX-OS C2P Diurus (MLNX-OS)

Untuk lingkungan yang membutuhkan manajemen kain terpusat di ratusan atau ribuan saklar, MQM8790-HS2R menawarkanblok bangunan yang tidak dikelola dioptimalkan untuk orkestrasi NVIDIA UFM, dengan aliran udara C2P yang cocok untuk konfigurasi pendingin power-to-port.

Keuntungan dari Pergeseran Tradisional
  • Pengelolaan Kain TerpusatMenggunakan NVIDIA UFM untuk visibilitas, otomatisasi, dan analisis prediktif yang terpadu di seluruh jaringan.
  • ROI yang lebih tinggiMengurangi pengeluaran modal dengan kapasitas port 100G kepadatan ganda dan jumlah switch yang lebih rendah untuk kain besar.
  • Efisiensi EnergiSkala daya dinamis berdasarkan pemanfaatan pelabuhan, menurunkan biaya operasional.
  • Akselerasi SHARPTM¢ Komunikasi kolektif hingga 10 kali lebih cepat tanpa mengkonsumsi siklus CPU host.
  • Topologi yang dapat diskalakan️ Dukungan asli untuk Fat Tree, DragonFly +, dan Torus untuk pertumbuhan pusat data yang tahan terhadap masa depan.
  • Pilihan aliran udara yang fleksibelKonfigurasi C2P cocok dengan arsitektur pendingin belakang ke depan yang umum di pusat data modern.
  • Ekosistem yang TerbuktiDilengkapi oleh tumpukan perangkat lunak kumulatif NVIDIA dan dukungan mitra 24/7.
Layanan & Dukungan

Starsurge Group menyediakan layanan siklus hidup dari akhir ke akhir untuk switch NVIDIA Quantum, termasuk konsultasi arsitektur pra-penjualan, pengujian proof-of-concept, dan logistik global.Tim teknis kami yang berpengalaman menawarkan pemecahan masalah jarak jauhUntuk penyebaran UFM, kami menawarkan layanan profesional untuk konfigurasi platform dan integrasi.Opsi perpanjangan garansi dan dukungan prioritas 24x7 tersedia atas permintaan. Dukungan multibahasa untuk wilayah EMEA, Amerika, dan APAC memastikan respon cepat untuk penyebaran misi-kritis.

Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara MQM8790-HS2R dan MQM8700-HS2R?
A: MQM8790-HS2R adalah switch yang tidak dikelola yang dirancang untuk manajemen eksternal melalui NVIDIA UFM. MQM8700-HS2R mencakup Subnet Manager on-board dan MLNX-OS lengkap untuk manajemen mandiri.Keduanya memiliki aliran udara C2P.
T: Bisakah saya menggunakan MQM8790-HS2R tanpa UFM?
A: Ya, dapat dikelola oleh Manajer Subjaringan InfiniBand yang sesuai dengan standar, tetapi NVIDIA UFM direkomendasikan untuk fitur canggih seperti telemetri, analisis prediktif, dan orkestrasi otomatis.
T: Apa itu aliran udara C2P dan kapan saya harus menggunakannya?
A: Aliran udara C2P (power-to-port) mengarahkan udara dari sisi pasokan listrik ke sisi port.
T: Dapatkah saya menggunakan switch ini dengan adaptor ConnectX‐6 100Gb/s?
A: Ya, setiap port 200Gb/s dapat beroperasi pada 100Gb/s menggunakan kabel splitter atau QSFP56 ke dual QSFP56 breakout, mendukung hingga 80x 100Gb/s link.
T: Apakah mendukung SHARP TM dalam komputasi jaringan?
A: Ya, MQM8790-HS2R sepenuhnya mendukung teknologi NVIDIA SHARPTM untuk akselerasi komunikasi kolektif, independen dari mode manajemen.
Peringatan & Catatan Pemasangan
  • Memastikan suhu operasi lingkungan tetap antara 0°C dan 40°C; menjaga ventilasi rak yang tepat.
  • Gunakan hanya kabel optik QSFP56 atau kabel DAC yang memenuhi syarat yang tercantum dalam panduan kompatibilitas NVIDIA.
  • Arah aliran udara: MQM8790-HS2R menggunakan C2P (power-to-port) konfirmasi skema pendingin rak Anda sesuai dengan aliran udara C2P (udara dingin dari belakang).
  • Pasokan listrik harus terhubung ke tegangan AC yang sesuai (100-240VAC) dengan grounding.
  • Manajer Subnet Eksternal (UFM atau lainnya) harus digunakan untuk inisialisasi dan manajemen kain.
  • Berat ~ 12,5 kg dengan dua PSU menggunakan angkat mekanik yang tepat untuk pemasangan rak.
Tentang Starsurge Group

Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI dan solusi integrasi sistem yang didorong oleh teknologi. Didirikan pada tahun 2008,perusahaan melayani pelanggan di seluruh dunia dengan produk termasuk switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan infrastruktur. didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintah, kesehatan,manufaktur, pendidikan, keuangan, dan usaha.

Dengan pendekatan customer-first, Starsurge berfokus pada kualitas yang dapat diandalkan, layanan responsif, dan solusi yang disesuaikan.pengembangan perangkat lunak khusus, dan dukungan multilingual membantu klien membangun infrastruktur jaringan yang efisien, dapat diskalakan, dan dapat diandalkan.

NVIDIA Quantum MQM8790-HS2R 200G InfiniBand Switch Tidak dikelola, 40-Port 16Tb/s, C2P Airflow UFM Siap 0
Fakta-Fakta Kunci dalam Sekilas
Teknologi SHARPTM
Tertanam
Pengungkapan kolektif
Pembagian Pelabuhan
40→80x100G
Radix ganda
Manajemen
UFM / SM eksternal
SKU yang tidak dikelola
Aliran udara
C2P
Power-to-port
Matriks Kompatibilitas
komponen Model / Tipe yang Didukung
Adaptor NVIDIA ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand
Kabel & Optik QSFP56 DAC (pasif hingga 3m, aktif hingga 5m), AOC, transceiver optik (SR4, LR4)
Sistem Operasi Linux (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), Windows Server dengan InfiniBand stack
Platform Manajemen NVIDIA UFM, OpenSM, Manajer Subnet yang sesuai dengan standar lainnya
Dukungan Topologi Fat Tree, DragonFly+, 2D/3D Torus, SlimFly
Daftar Pembeli
  • Memeriksa arah aliran udara: MQM8790-HS2R menggunakan C2P (power-to-port)
  • Memverifikasi kecepatan port yang dibutuhkan (200G native atau 100G breakout) dan jenis kabel.
  • Periksa input daya: AC ganda redundant dengan konektor C13/C14.
  • Pastikan kedalaman rak mendukung 23,2 inci (standar kedalaman).
  • Rencana untuk Subnet Manager eksternal: Lisensi UFM atau penyebaran OpenSM diperlukan untuk operasi kain.
  • Memvalidasi persyaratan lisensi perangkat lunak UFM jika fitur telemetri canggih diperlukan.
