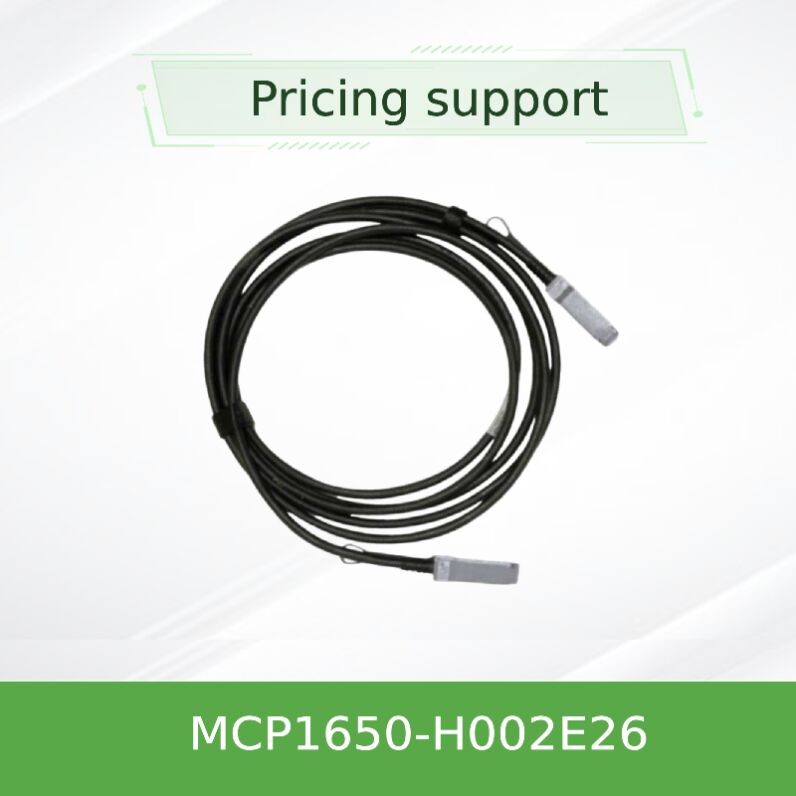

Kabel DAC Pasif 200Gb/s QSFP56 HDR – Mellanox MCP1650-H002E26 2m, 26AWG LSZH

Mellanox MCP1650-H002E26 adalah kabel tembaga pasif berkinerja tinggi yang dirancang untuk aplikasi InfiniBand HDR (High Data Rate) 200Gb/s. Bagian dari seri LinkX, kabel direct attach QSFP56 ini mengintegrasikan delapan pasangan tembaga berkecepatan tinggi yang beroperasi pada modulasi PAM4 50Gb/s per jalur, memberikan bandwidth agregat 200Gb/s. Rakitan ini mencakup EEPROM dengan data konfigurasi produk yang dapat diakses melalui antarmuka manajemen SFF-8636 I²C. Dengan konsumsi daya tipikal 0,1W dan desain pasif, ini secara signifikan mengurangi biaya daya dan pendinginan pusat data dibandingkan dengan kabel optik aktif atau modul transceiver. Ideal untuk interkoneksi jarak pendek (hingga 2 meter), kabel ini mendukung instalasi hot-pluggable dan memenuhi kepatuhan IBTA InfiniBand HDR yang ketat.Fitur UtamaLaju data agregat hingga 200Gb/s (4x 50Gb/s PAM4)

• Desain tembaga pasif – tidak ada komponen aktif, penalti latensi nol
• Faktor bentuk QSFP56 hot-pluggable sesuai SFF-8665
• Konsumsi daya rendah: < 0,1W (maks) dari suplai tunggal 3,3V
• EEPROM dengan identifikasi produk dan serialisasi (antarmuka I²C)
• Konstruksi kabel yang kuat: konduktor 26 AWG, jaket luar LSZHRentang suhu kasus operasi: 0°C hingga 70°C
• Kinerja BER superior: < 1E-15 dengan sistem Mellanox InfiniBand HDR
• PCB yang sesuai RoHS, Bebas Timbal (LF) dan Bebas Halogen (HF)
• Teknologi & Kepatuhan
• MCP1650-H002E26 memanfaatkan modulasi PAM4 4-jalur pada 50Gb/s per jalur, memungkinkan throughput 200Gb/s melalui infrastruktur tembaga pasif. Ini mematuhi persyaratan mekanis SFF-8665 dan antarmuka manajemen SFF-8636. Setiap kabel menjalani pengujian produksi yang ketat termasuk validasi diagram mata berkecepatan tinggi, kerugian penyisipan, dan penyaringan crosstalk untuk menjamin keandalan langsung dari kotak. Ukuran 26 AWG memastikan integritas sinyal yang optimal pada jarak 2 meter sambil mempertahankan radius tikungan minimum: tikungan tunggal 47mm, tikungan rakitan/berulang 94mm, memfasilitasi penyebaran yang fleksibel di rak berdensitas tinggi.Penyebaran Khas
• Switching Top-of-Rack (ToR):

High-Performance Computing (HPC):

• Interkoneksi Pusat Data: Koneksi point-to-point yang hemat biaya untuk node penyimpanan dan jaringan manajemen.
• Klaster AI/ML: Tautan latensi ultra-rendah yang penting untuk beban kerja pelatihan terdistribusi.
• KompatibilitasDirancang untuk interoperabilitas mulus dengan adapter, switch, dan port QSFP56 InfiniBand HDR Mellanox/NVIDIA. Juga kompatibel mundur dengan sistem 100Gb/s dan 50Gb/s berbasis QSFP56 saat digunakan dengan negosiasi kecepatan yang sesuai. Kompatibel dengan platform server terkemuka dan port QSFP56 pihak ketiga yang mengikuti standar SFF-8665 / SFF-8636.
• Spesifikasi TeknisParameter

Model Produk

• Anggaran daya berkurang: Mengonsumsi <0,1W per ujung dibandingkan beberapa watt untuk optik aktif.
• Keandalan tinggi: Tidak ada antarmuka optik yang perlu dibersihkan atau rusak.
• Manajemen kabel yang mudah: Jaket LSZH, radius tikungan fleksibel menyederhanakan perutean di rak berdensitas tinggi.Layanan & Dukungan
• Hong Kong Starsurge Group menyediakan pengiriman global dan dukungan teknis multibahasa. Setiap kabel MCP1650-H002E26 dilengkapi dengan garansi perangkat keras terbatas 1 tahun yang mencakup perbaikan atau penggantian suku cadang. Konsultasi teknik pra-penjualan, validasi kompatibilitas, dan layanan RMA purna jual tersedia. Untuk pesanan volume, opsi pelabelan dan pengemasan yang disesuaikan dapat diatur.Pertanyaan yang Sering Diajukan
• Q1: Apakah MCP1650-H002E26 kompatibel dengan sistem InfiniBand EDR 100Gb/s?Ya, ini mendukung negosiasi kecepatan tautan. Saat terhubung ke port EDR, ini akan beroperasi pada 100Gb/s, menawarkan perlindungan investasi.

Umumnya ya jika port switch mendukung faktor bentuk SFF-8665 QSFP56 dan kecepatan 200Gb/s HDR atau lebih rendah. Namun, kami merekomendasikan verifikasi kompatibilitas untuk perangkat keras pihak ketiga.

• Didirikan pada tahun 2008, Starsurge adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang didorong oleh teknologi. Melayani klien pemerintah, perawatan kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan di seluruh dunia, kami menyediakan switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel DAC, dan banyak lagi. Dengan pendekatan yang mengutamakan pelanggan, Starsurge memastikan kualitas yang andal, dukungan yang responsif, pengiriman global, dan pengembangan perangkat lunak kustom. Tim teknis kami yang berpengalaman membantu klien membangun infrastruktur jaringan yang dapat diskalakan dan tahan masa depan.
• Mengapa bermitra dengan Starsurge?
• Dukungan multibahasa, pengadaan yang disesuaikan, dan kontrol kualitas yang ketat. Untuk harga volume atau panjang DAC kustom, hubungi insinyur penjualan kami.
• Matriks Kompatibilitas

Keluarga Produk

Model / Port yang Kompatibel

Kecepatan yang DidukungSwitch InfiniBand Mellanox / NVIDIA

• ✓ Minta laporan pengujian pabrik untuk penyebaran skala besar.
