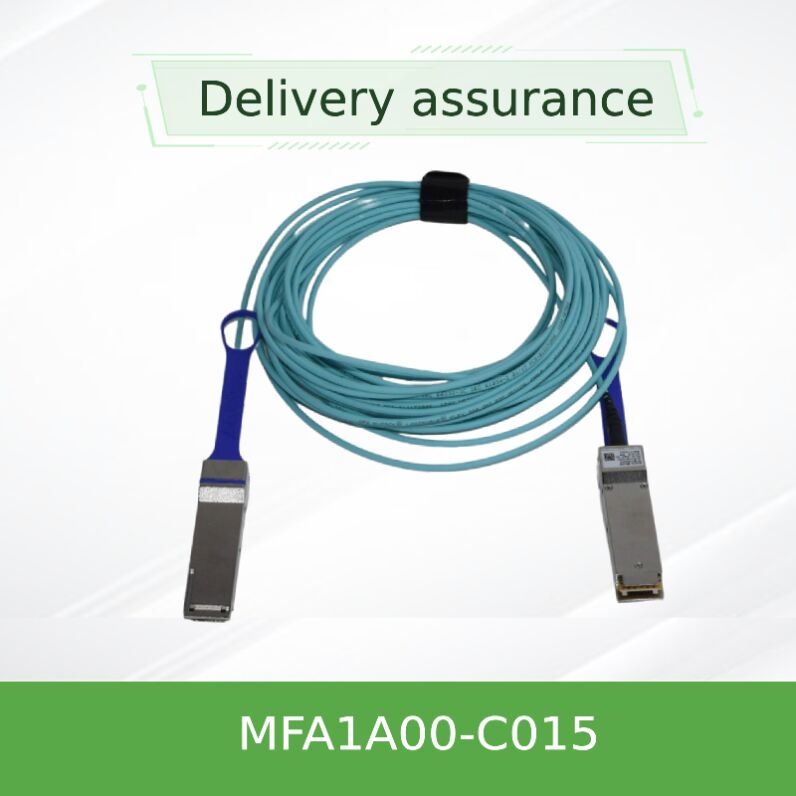

NVIDIA MFA1A00-C015 100Gb/s QSFP28 kabel optik aktif 15m LSZH AOC untuk Ethernet
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFA1A00-C015 |
| Dokumen: | MFA1A00-xxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | Baru dan Asli | Waktu Pimpin: | Menurut stok |
| Teknologi: | Ethernet | Kecepatan Maks: | 100Gbe |
| Panjang: | 15m | Tipe Konektor: | QSFP28 |
Deskripsi Produk
MFA1A00-C015 ∙ 100Gb / s Ethernet kabel optik aktif
15 meter, LSZH, 100GbE AOCuntuk pusat data dan interkoneksi jaringan perusahaan. Hot-plug, daya rendah 2.2W (biasanya dengan retiming), dan pengkondisian sinyal yang dapat diprogram.
- Kecepatan data: 100Gb/s (4x 25,78Gb/s)
- Panjang: 15 meter (standar)
- Pergeseran daya: 2.2W tip. (menyalakan kembali)
- Konektor: QSFP28 sesuai dengan SFF-8665.
- InfiniBand EDR & 100GbE siap
Ringkasan Produk
NVIDIA MFA1A00-C015 adalah kabel optik aktif (AOC) berbasis QSFP28 VCSEL yang dirancang untuk sistem Ethernet 100Gb / s. Ini mengintegrasikan empat transceiver serat multimode di setiap ujung, masing-masing beroperasi hingga 26Gb / s,memberikan total bandwidth 100Gb/sKabel ini menawarkan retiming selektif per jalur, penyamaan input yang dapat diprogram, dan output pra-penekanan untuk memastikan integritas sinyal di jarak hingga 100 meter.Varian 15 meter ini ideal untuk arsitektur top-of-rack (ToR) dan middle-of-row (MoR) dalam pusat data perusahaan dan hyperscale.
Dibandingkan dengan kabel tembaga pasif, seri MFA1A00 memberikan jangkauan yang lebih panjang, berat yang lebih rendah, aliran udara yang lebih baik, dan kekebalan EMI yang lebih baik.Faktor bentuk QSFP28 yang dapat dicolok panas memungkinkan pemasangan dan penggantian yang mudah tanpa downtime sistem.
Fitur Utama
Teknologi: VCSEL & Retiming Arsitektur
MFA1A00-C015 memanfaatkan teknologi Vertical Cavity Surface Emitting Laser (VCSEL) yang dipasangkan dengan serat multimode (MMF) untuk mencapai transmisi 100Gb/s yang dapat diandalkan.Masing-masing dari empat jalur optik beroperasi pada 25.78Gb/s (100GbE Ethernet rate) dan mendukung retiming yang dapat dipilih. Ketika retiming diaktifkan, sirkuit internal Clock and Data Recovery (CDR) membersihkan sinyal dan mengurangi jitter,membuat kabel cocok untuk tautan yang lebih panjang dan backplanes dengan kepadatan tinggiProgrammable Tx input equalization mengkompensasi kerugian host board, sementara amplitudo output Rx yang dapat diprogram dan pre-emphasis menyesuaikan dengan SerDes penerima.Arsitektur adaptif ini memastikan interoperabilitas dengan berbagai switch dan kartu antarmuka jaringan (NIC).
Penempatan Tipikal
- Top-of-Rack (ToR) ke koneksi server dalam 100GbE leaf-spine fabrics
- Interkoneksi jarak pendek switch-to-switch dalam baris yang sama
- Cluster komputasi berkinerja tinggi (HPC) yang membutuhkan koneksi latensi rendah dan bandwidth tinggi
- Arsitektur tulang belakang pusat data di mana kekebalan EMI sangat penting
- Lapisan agregasi inti perusahaan dengan uplink 100GbE
Kompatibilitas
MFA1A00-C015 kompatibel dengan port QSFP28 standar yang sesuai dengan SFF-8665.Juniper) dan kartu antarmuka jaringan 100GbE (seri NVIDIA ConnectX), Intel, Broadcom). Untuk lingkungan InfiniBand, gunakan kode pemesanan yang dioptimalkan EDR (MFA1A00-Exxx).menyediakan kompatibilitas mundur untuk tautan 40GbE dan 25GbE.
NVIDIA Spectrum SN2000/SN3000 seri ️ Diverifikasi
NVIDIA ConnectX-5/6/7
Cisco Nexus 9000 dengan port QSFP28
Seri Arista 7050/7280 Kompatibel (disarankan untuk melakukan pencetakan ulang)
Spesifikasi
Rating Maksimal mutlak
| Parameter | Min | Maksimal | Satuan |
|---|---|---|---|
| Tegangan pasokan | - 0.3 | 3.6 | V |
| Tegangan input data | - 0.3 | 3.465 | V |
| Batas kerusakan (optik) | 3.4 (maksimal) | dBm | |
Spesifikasi Operasional
| Parameter | Min | Jenis | Maksimal | Satuan |
|---|---|---|---|---|
| Tegangan pasokan (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Pergeseran daya (tidak ada retiming) | - | 1.5 | 1.8 | W per ujung |
| Penghambatan daya (mencetak ulang pada semua jalur) | - | 2.2 | 2.5 | W per ujung |
| Suhu ruang operasi | 0 | - | 70 | °C |
| Suhu penyimpanan | - 40 | - | 85 | °C |
| Kelembaban relatif operasi | 5 | - | 85 | % |
Teknik Elektro & Kabel
| Parameter | Nilai |
|---|---|
| Tingkat sinyal (per jalur) | 25.78125 Gb/s ± 100 ppm |
| Diameter kabel | 3 ± 0,2 mm |
| Radius tikungan minimum | 30 mm (dinamis) |
| Toleransi panjang (15m panjang) | +500 / -0 mm (per 5m ≤ L < 50m) |
| Warna jaket kabel | Aqua |
uide MFA1A00 Series
| Nomor Bagian Pemesanan | Tingkat Data | Panjang | Aplikasi |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3m | Ethernet |
| MFA1A00-C005 | 100GbE | 5m | Ethernet |
| MFA1A00-C010 | 100GbE | 10m | Ethernet |
| MFA1A00-C015 | 100GbE | 15m | Ethernet (model ini) |
| MFA1A00-C030 | 100GbE | 30m | Ethernet |
| MFA1A00-C050 | 100GbE | 50m | Ethernet |
| MFA1A00-C100 | 100GbE | 100m | Ethernet |
| Untuk InfiniBand EDR, gunakan seri MFA1A00-Exxx (misalnya, MFA1A00-E010 untuk 10m) | |||
Keuntungan Kabel Optik Aktif NVIDIA
Efisiensi Tenaga
Biasanya 2,2W per ujung dengan retiming diaktifkan, mengurangi biaya operasional dalam penyebaran skala besar.
Integritas sinyal
Programmable equalization dan CDR retiming memungkinkan transmisi bersih di jarak yang lebih jauh dan jejak PCB yang buruk.
Ketahanan & Keandalan
100% produksi diuji untuk kinerja out-of-box; radius tikungan yang kuat dan jaket LSZH untuk keamanan pusat data.
Visibilitas Manajemen
Digital Diagnostic Monitoring (DDM) menyediakan suhu, tegangan, arus bias, daya TX / RX secara real time.
Layanan & Dukungan
Sebagai penyedia yang didorong oleh teknologi, Hong Kong Starsurge Group Co., Limited menawarkan dukungan siklus hidup lengkap termasuk validasi kompatibilitas pra-penjualan, pemesanan panjang kustom (tergantung pada MOQ),dan layanan RMA setelah penjualan. Tim teknis kami dapat membantu dengan pemeriksaan firmware, konfigurasi retiming, dan integrasi ke jaringan Anda yang ada. Hubungi dukungan kami untuk paket dokumentasi (sertifikasi,Catatan aplikasi peta memori, dan laporan kepatuhan).
Pertanyaan yang Sering Diajukan
A: Ya, pada tingkat bit yang lebih rendah tanpa retiming, tetapi dioptimalkan untuk 100GbE. Untuk operasi yang dijamin, silakan lihat spesifikasi host switch.
A: C-series (misalnya, C015) ditentukan untuk aplikasi Ethernet 100GbE. E-series dimaksudkan untuk lingkungan EDR InfiniBand, meskipun lapisan fisik serupa.Gunakan kode pemesanan yang sesuai dengan protokol Anda.
A: Ya, modul QSFP28 dapat dicolok panas sesuai dengan spesifikasi SFF-8665.
A: Retiming dapat dipilih melalui antarmuka I2C SFF-8636.
A: MOQ bervariasi menurut wilayah. Untuk potongan tunggal, mohon permintaan ketersediaan sampel dari tim penjualan Starsurge.
Langkah-langkah pencegahan dan penanganan
- Produk laser kelas 1 menurut IEC 60825-1/2 dan 21 CFR 1040.
- Jangan melebihi radius tikungan minimum (30mm) untuk mencegah kerusakan serat dan kehilangan optik.
- Pastikan penanganan ESD yang tepat selama pemasangan; gunakan tali pergelangan tangan atau peralatan yang tertanam.
- Bekerja dalam kisaran suhu kasus yang ditentukan (0°C sampai 70°C).
- Untuk membersihkan, gunakan kain kering tanpa bulu; jangan menggunakan pelarut cair pada konektor optik.
Tentang Starsurge Mitra Anda yang Dapat Dipercaya
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem berbasis teknologi.perusahaan melayani pelanggan di seluruh dunia dengan produk termasuk switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan jaringan terkait. Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintah, perawatan kesehatan,manufakturPerusahaan ini juga menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak kustom, dukungan multibahasa, dan pengiriman global.Dengan pendekatan pelanggan pertama, Starsurge berfokus pada kualitas yang andal, layanan responsif, dan solusi yang disesuaikan yang membantu klien membangun infrastruktur jaringan yang efisien, terukur, dan dapat diandalkan.
Daftar Pembeli
- Konfirmasi panjang yang dibutuhkan (15m atau lainnya)
- Memverifikasi dukungan switch/NIC QSFP28 & kemampuan retiming
- Periksa rentang suhu operasi dari lorong pusat data Anda
- Minta revisi firmware terbaru untuk kompatibilitas
- Konfirmasi jaket LSZH memenuhi kode kebakaran lokal
