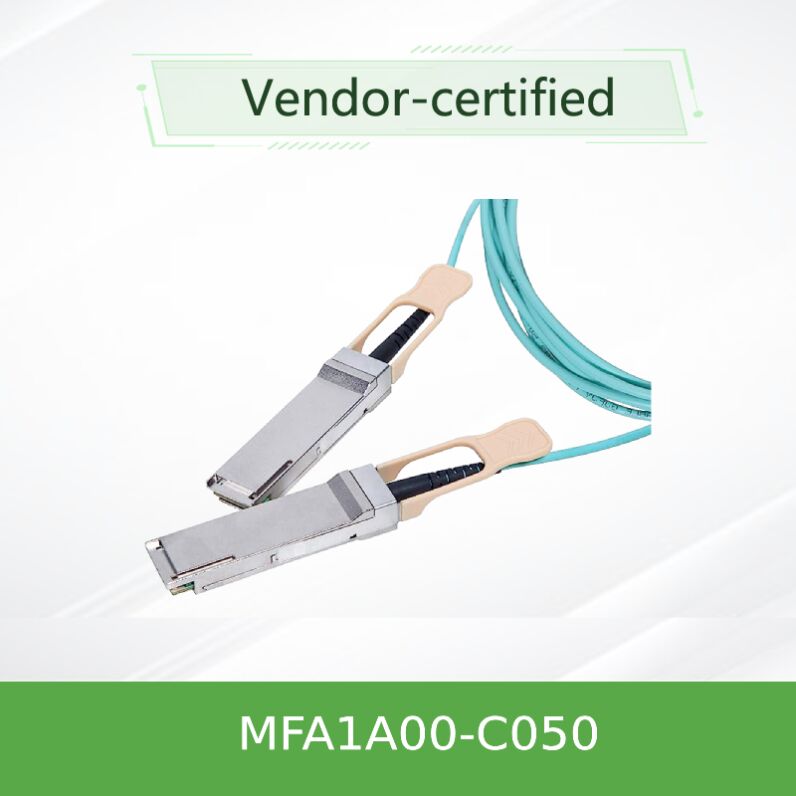

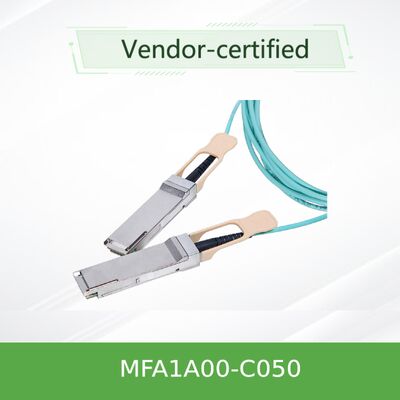

Kabel Optik Aktif NVIDIA MFA1A00-C050 100Gb/s QSFP28 50m LSZH AOC untuk Ethernet
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFA1A00-C050 |
| Dokumen: | MFA1A00-xxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | Baru dan Asli | Waktu Pimpin: | Menurut stok |
| Teknologi: | Ethernet | Panjang: | 5m |
| Tegangan Pasokan: | -0.3-3.6 | Tegangan input data: | -0.3-4.465 |
Deskripsi Produk
MFA1A00-C050 | Kabel Optik Aktif Ethernet 100Gb/s
50 meter, LSZH, 100GbE AOCuntuk interkoneksi pusat data dan jaringan perusahaan. Dapat dipasang saat panas, daya rendah 2,2W (tipikal dengan retiming), dan pengkondisian sinyal yang dapat diprogram.
- Kecepatan data: 100Gb/s (4x 25,78Gb/s)
- Panjang: 50 meter (standar)
- Disipasi daya: 2,2W tipikal (retiming aktif)
- Konektor: Sesuai QSFP28 per SFF-8665
- Siap InfiniBand EDR & 100GbE
Gambaran Produk
NVIDIA MFA1A00-C050 adalah kabel optik aktif (AOC) berbasis VCSEL QSFP28 yang dirancang untuk sistem Ethernet 100Gb/s. Kabel ini mengintegrasikan empat transceiver serat multimode di setiap ujung, masing-masing beroperasi hingga 26Gb/s, menghasilkan bandwidth total 100Gb/s. Kabel ini menawarkan retiming yang dapat dipilih per jalur, pemerataan input yang dapat diprogram, dan pra-penekanan output untuk memastikan integritas sinyal pada jarak hingga 100 meter. Varian 50 meter ini ideal untuk arsitektur middle-of-row (MoR) dan end-of-row (EoR), serta aplikasi cross-connect di dalam pusat data besar.
Dibandingkan dengan kabel tembaga pasif, seri MFA1A00 memberikan jangkauan lebih jauh, bobot lebih ringan, aliran udara lebih baik, dan kekebalan EMI yang ditingkatkan. Faktor bentuk QSFP28 yang dapat dipasang saat panas memungkinkan pemasangan dan penggantian yang mudah tanpa mengganggu sistem.
Fitur Utama
Teknologi: Arsitektur VCSEL & Retiming
MFA1A00-C050 memanfaatkan teknologi Vertical Cavity Surface Emitting Laser (VCSEL) yang dipasangkan dengan serat multimode (MMF) untuk mencapai transmisi 100Gb/s yang andal lebih dari 50 meter. Masing-masing dari empat jalur optik beroperasi pada 25,78Gb/s (tingkat Ethernet 100GbE) dan mendukung retiming yang dapat dipilih. Ketika retiming diaktifkan, sirkuit Clock and Data Recovery (CDR) internal membersihkan sinyal dan mengurangi jitter, membuat kabel cocok untuk tautan yang lebih panjang dan backplane berkepadatan tinggi. Pemerataan input Tx yang dapat diprogram mengkompensasi kerugian papan host, sementara amplitudo output Rx dan pra-penekanan yang dapat diprogram menyesuaikan dengan SerDes penerima. Arsitektur adaptif ini memastikan interoperabilitas dengan berbagai macam switch dan kartu antarmuka jaringan (NIC).
Penerapan Khas
- Koneksi switch ke server Middle-of-Row (MoR) dan End-of-Row (EoR)
- Interkoneksi antar lorong antar rak yang berdekatan
- Koneksi switch-ke-switch di dalam ruang data yang sama
- Kluster komputasi kinerja tinggi (HPC) yang membutuhkan tautan latensi rendah, bandwidth tinggi pada jarak menengah
- Arsitektur spine-leaf pusat data di mana kekebalan EMI sangat penting
- Lapisan agregasi inti perusahaan dengan uplink 100GbE yang mencakup jarak lebih jauh
Kompatibilitas
MFA1A00-C050 kompatibel dengan port QSFP28 standar yang sesuai dengan SFF-8665. Mendukung platform switch 100GbE (NVIDIA Spectrum, Mellanox, serta switch pihak ketiga dari Cisco, Arista, Juniper) dan kartu antarmuka jaringan 100GbE (seri NVIDIA ConnectX, Intel, Broadcom). Untuk lingkungan InfiniBand, gunakan kode pemesanan yang dioptimalkan EDR (MFA1A00-Exxx). Kabel ini juga beroperasi pada kecepatan bit yang lebih rendah tanpa retiming, memberikan kompatibilitas mundur untuk tautan 40GbE dan 25GbE.
Seri NVIDIA Spectrum SN2000/SN3000 – Terverifikasi
NVIDIA ConnectX-5/6/7 – Terverifikasi
Cisco Nexus 9000 dengan port QSFP28 – Terbukti di lapangan
Seri Arista 7050/7280 – Kompatibel (retiming direkomendasikan)
Spesifikasi
Peringkat Maksimum Absolut
| Parameter | Min | Maks | Unit |
|---|---|---|---|
| Tegangan suplai | -0,3 | 3,6 | V |
| Tegangan input data | -0,3 | 3,465 | V |
| Ambang batas kerusakan (optik) | 3,4 (maks) | dBm | |
Spesifikasi Operasional
| Parameter | Min | Tip | Maks | Unit |
|---|---|---|---|---|
| Tegangan suplai (Vcc) | 3,135 | 3,3 | 3,465 | V |
| Disipasi daya (tanpa retiming) | - | 1,5 | 1,8 | W per ujung |
| Disipasi daya (retiming aktif pada semua jalur) | - | 2,2 | 2,5 | W per ujung |
| Suhu kasus operasional | 0 | - | 70 | °C |
| Suhu penyimpanan | -40 | - | 85 | °C |
| Kelembaban relatif operasional | 5 | - | 85 | % |
Listrik & Mekanik Kabel
| Parameter | Nilai |
|---|---|
| Tingkat pensinyalan (per jalur) | 25,78125 Gb/s ±100 ppm |
| Diameter kabel | 3 ±0,2 mm |
| Radius tikungan minimum | 30 mm (dinamis) |
| Toleransi panjang (panjang 50m) | +1000 / -0 mm (per 50m ≤ panjang) |
| Warna jaket kabel | Aqua |
Catatan: Semua spesifikasi didasarkan pada dokumentasi NVIDIA. Nilai yang tidak ditentukan secara publik ditandai sebagai "Harap konfirmasi sebelum memesan".
Panduan Pemilihan – Seri MFA1A00
| Nomor Part Pemesanan | Kecepatan Data | Panjang | Aplikasi |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3m | Ethernet |
| MFA1A00-C005 | 100GbE | 5m | Ethernet |
| MFA1A00-C010 | 100GbE | 10m | Ethernet |
| MFA1A00-C015 | 100GbE | 15m | Ethernet |
| MFA1A00-C030 | 100GbE | 30m | Ethernet |
| MFA1A00-C050 | 100GbE | 50m | Ethernet (model ini) |
| MFA1A00-C100 | 100GbE | 100m | Ethernet |
| Untuk InfiniBand EDR, gunakan seri MFA1A00-Exxx (misalnya, MFA1A00-E050 untuk 50m) | |||
Keunggulan Kabel Optik Aktif NVIDIA
Efisiensi Daya
Tipikal 2,2W per ujung dengan retiming aktif, mengurangi biaya operasional dalam penerapan skala besar.
Integritas Sinyal
Pemerataan yang dapat diprogram dan retiming CDR memungkinkan transmisi bersih pada jarak yang lebih jauh dan jejak PCB yang buruk.
Daya Tahan & Keandalan
100% diuji produksi untuk kinerja langsung; radius tikungan yang kuat dan jaket LSZH untuk keamanan pusat data.
Visibilitas Manajemen
Pemantauan Diagnostik Digital (DDM) menyediakan suhu real-time, tegangan, arus bias, daya TX/RX.
Layanan & Dukungan
Sebagai penyedia yang digerakkan oleh teknologi, Hong Kong Starsurge Group Co., Limited menawarkan dukungan siklus hidup penuh termasuk validasi kompatibilitas pra-penjualan, pemesanan panjang khusus (tergantung MOQ), dan layanan RMA purna jual. Tim teknis kami dapat membantu dengan pemeriksaan firmware, konfigurasi retiming, dan integrasi ke dalam jaringan Anda yang ada. Hubungi dukungan kami untuk paket dokumentasi (sertifikasi, catatan aplikasi peta memori, dan laporan kepatuhan).
Pertanyaan yang Sering Diajukan
J: Ya, pada kecepatan bit yang lebih rendah tanpa retiming, tetapi dioptimalkan untuk 100GbE. Untuk operasi yang terjamin, harap konsultasikan spesifikasi switch host.
J: Seri C (misalnya, C050) ditentukan untuk aplikasi Ethernet 100GbE. Seri E ditujukan untuk lingkungan InfiniBand EDR, meskipun lapisan fisiknya serupa. Gunakan kode pemesanan yang sesuai dengan protokol Anda.
J: Ya, modul QSFP28 dapat dipasang saat panas sesuai spesifikasi SFF-8665. Tidak perlu mematikan daya sistem.
J: Retiming dapat dipilih melalui antarmuka I²C SFF-8636. Banyak sistem host melakukan negosiasi otomatis; pemrograman manual tersedia untuk penyetelan lanjutan.
J: MOQ bervariasi berdasarkan wilayah. Untuk unit tunggal, harap minta ketersediaan sampel dari tim penjualan Starsurge.
Perhatian & Penanganan
- Produk laser Kelas 1 sesuai IEC 60825-1/2 dan 21 CFR 1040. Hindari paparan langsung ke lubang laser.
- Jangan melebihi radius tikungan minimum (30mm) untuk mencegah kerusakan serat dan kehilangan optik.
- Pastikan penanganan ESD yang tepat selama pemasangan; gunakan tali pergelangan tangan atau peralatan yang diarde.
- Beroperasi dalam rentang suhu kasus yang ditentukan (0°C hingga 70°C).
- Untuk pembersihan, gunakan kain kering bebas serat; jangan gunakan pelarut cair pada konektor optik.
Tentang Starsurge – Mitra Tepercaya Anda
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang digerakkan oleh teknologi. Didirikan pada tahun 2008, perusahaan melayani pelanggan di seluruh dunia dengan produk termasuk switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan jaringan terkait. Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge melayani industri seperti pemerintah, perawatan kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Perusahaan juga menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak khusus, dukungan multibahasa, dan pengiriman global. Dengan pendekatan yang mengutamakan pelanggan, Starsurge berfokus pada kualitas yang andal, layanan yang responsif, dan solusi yang disesuaikan yang membantu klien membangun infrastruktur jaringan yang efisien, dapat diskalakan, dan dapat diandalkan.
Daftar Periksa Pembeli
- Konfirmasi panjang yang dibutuhkan (50m atau lainnya)
- Verifikasi dukungan QSFP28 switch/NIC & kemampuan retiming
- Periksa rentang suhu operasional lorong pusat data Anda
- Minta revisi firmware terbaru untuk kompatibilitas
- Konfirmasi jaket LSZH memenuhi kode kebakaran setempat
