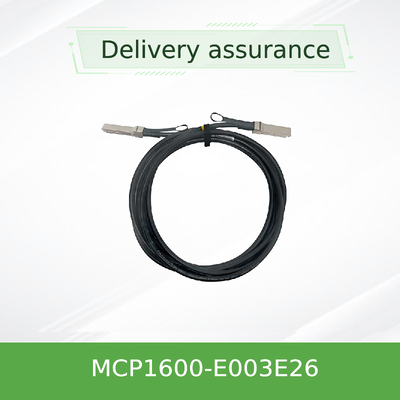

Kabel Mellanox MCP1600-E003E26 100Gb/s QSFP28 Pasif DAC – 3m, 26AWG, EDR InfiniBand
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MCP1600-E003E26 |
| Dokumen: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | BARU DAN ASLI | Teknologi: | Infiniband |
| Jenis: | Kabel Mellanox AOC | Panjang kabel: | 3 meter |
| Nama: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Kabel j | Kata kunci: | Kabel Mellanox DAC |
| Menyoroti: | Kabel DAC Mellanox QSFP28 3m,Kabel pasif InfiniBand 100Gb/s,Kabel jaringan EDR 26AWG |
||
Deskripsi Produk
Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passive DAC Kabel
Kabel Tembaga Pasif 3m • 26 AWG • EDR InfiniBand • 100Gbps
Interkoneksi jangka pendek yang andal dan hemat biaya untuk aplikasi EDR InfiniBand dan Ethernet 100Gb / s. Faktor bentuk QSFP28 yang dapat disambungkan panas, daya rendah (<0.1W),dan integritas sinyal yang kuat untuk pusat data dan lingkungan komputasi kinerja tinggi.
Ringkasan Produk
Mellanox MCP1600-E003E26 adalah kabel tembaga QSFP28 passive direct attach (DAC) 100Gb/s yang dirancang untuk interkoneksi dengan kepadatan tinggi dan latensi rendah.Ini memiliki empat pasangan tembaga berkecepatan tinggi yang beroperasi pada 25Gb / s per jalurKabel 3 meter ini menggunakan 26 AWG gauge dan diakhiri dengan konektor QSFP28 standar industri. Ini sepenuhnya sesuai dengan SFF-8665 dan SFF-8636,memastikan interoperabilitas yang mulus dengan switch Mellanox, adaptor, dan sistem lain yang mendukung QSFP28. Jaket LSZH (Low Smoke Zero Halogen) dan kepatuhan RoHS membuatnya cocok untuk penyebaran pusat data perusahaan dan hijau.
Fitur Utama
- Kecepatan data agregat 100Gb/s (4 × 25Gb/s)
- Faktor bentuk QSFP28, sesuai dengan SFF-8665
- Tembaga pasif - konsumsi daya nol untuk pengkondisian sinyal
- 3.3V tegangan pasokan tunggal (Vcc 3.135-3.465V)
- Suhu ruang operasi 0°C sampai 70°C
- Tingkat kesalahan bit (BER) < 1E-15 dengan sistem Mellanox
- Hot-plug, manajemen I2C melalui SFF-8636
- LSZH jaket, RoHS sesuai, bebas timah & halogen bebas PCB
- Pengujian produksi yang ketat untuk keandalan out-of-box
- Jaminan perangkat keras terbatas 1 tahun
Teknologi & Integritas Sinyal
Kabel tembaga pasif Mellanox menggunakan konstruksi tembaga dua sumbu presisi dengan kontrol impedansi yang dioptimalkan (100Ω nominal) untuk meminimalkan refleksi sinyal dan crosstalk.Setiap jalur terlindungi secara independen, dan kabel keseluruhan dilapisi dengan bahan LSZH untuk mengurangi asap dan emisi beracun jika terjadi kebakaran.5 ns/m tipikal) dan mempertahankan kehilangan kembali yang sangat baik dan kinerja kehilangan penyisipan di seluruh kisaran operasi 0-70 °CEEPROM terintegrasi menyimpan atribut kabel dan informasi produk, memungkinkan sistem host untuk secara otomatis mengkonfigurasi parameter untuk kinerja link yang optimal.
Penempatan Tipikal
- High-Performance Computing (HPC):Sambungkan switch EDR InfiniBand ke node komputasi, sistem penyimpanan, dan cluster GPU.
- Pusat Data Leaf-Spine:Short reach top-of-rack (ToR) ke interkoneksi switch tulang belakang dalam kain Ethernet 100G.
- Jaringan inti perusahaan:Hubungan tulang belakang yang dapat diandalkan di dalam atau antara rak yang berdekatan di pusat data perusahaan.
- Laboratorium pengujian dan pengembangan:Biaya yang efektif, koneksi daya rendah untuk prototipe dan validasi kinerja.
Kompatibilitas
MCP1600-E003E26 kompatibel dengan setiap port QSFP28/100G yang mematuhi standar SFF-8665 dan SFF-8636.dan BlueField® DPUIni juga bekerja dengan switch pihak ketiga dan server yang dilengkapi dengan kandang QSFP28, asalkan host mendukung DAC tembaga pasif.Mellanox merekomendasikan penggunaan kabel ini dalam sistem Mellanox end-to-end.
Spesifikasi
| Parameter | Min | Tipikal | Maksimal | Satuan |
|---|---|---|---|---|
| Tegangan pasokan (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Tegangan input data | - 0.3 | ... | 3.6 | V |
| Tegangan input kontrol | - 0.3 | ... | 3.6 | V |
| Konsumsi daya | ... | ... | 0.1 | W |
| Suhu ruang operasi | 0 | ... | 70 | °C |
| Suhu penyimpanan | - 40 | ... | 85 | °C |
| Kelembaban relatif operasi | 5 | ... | 85 | % |
| Karakteristik impedansi | 90 | 100 | 110 | Oh |
| Penundaan penyebaran (informatif) | ... | 4.5 | ... | ns/m |
Jangkauan kabel:26 AWG
Panjang kabel:3 m (± 50 mm)
Diameter luar:9.4 ± 0,4 mm
Radius tikungan minimum (satu):47 mm
Radius tikungan minimum (ulang/persatuan):94 mm
Catatan: Semua spesifikasi didasarkan pada lembar data Mellanox MCP1600-E0xxEyy.
Panduan Pemilihan (Seri MCP1600)
| Nomor Bagian | Panjang | AWG | Jaket | Deskripsi |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Hitam, EDR, 100Gb/s QSFP28 (model ini) |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
* Semua kabel sesuai dengan RoHS, dengan LF / HF PCB dan jaket LSZH.
Keuntungan
- Menghemat biaya:Desain pasif menghilangkan transceiver optik, mengurangi total biaya interkoneksi.
- Tenaga ultra rendah:< 0,1W per link, ideal untuk pusat data yang sensitif terhadap daya.
- Hukuman latensi nol:Jalur tembaga langsung menghindari penundaan waktu ulang atau konversi sinyal.
- Integritas sinyal yang andal:Pasangan terlindung dan kontrol impedansi yang tepat memastikan BER < 1E-15.
- Mudah digunakan:Hot-plug, pra-diuji, dan secara otomatis dikenali oleh sistem tuan rumah.
- Tanggung jawab lingkungan:LSZH, RoHS, dan bahan bebas halogen mendukung inisiatif TI hijau.
Layanan & Dukungan
Hong Kong Starsurge Group menyediakan dukungan pra-penjualan dan purna jual yang komprehensif untuk kabel Mellanox DAC.
- Konsultasi teknis:Verifikasi kompatibilitas, ukuran panjang kabel/diameter, dan saran penyebaran.
- Logistik global:Pengiriman cepat, dilacak ke lebih dari 60 negara dengan kemasan yang aman.
- Jaminan:Garansi perangkat keras terbatas 1 tahun yang mencakup perbaikan atau penggantian bagian.
- Dukungan RMA:Proses pengembalian yang efisien untuk unit yang cacat.
Pertanyaan yang Sering Diajukan (FAQ)
T: Berapa kecepatan data maksimum dari MCP1600-E003E26?
A: 100Gb/s (4 jalur × 25Gb/s) - cocok untuk EDR InfiniBand dan 100G Ethernet.
T: Apakah kabel ini kompatibel dengan switch non-Mellanox?
A: Ya, setiap port QSFP28 yang sesuai dengan SFF-8665 dan SFF-8636 dapat menggunakan DAC pasif ini.
T: Apa kisaran suhu operasi?
A: 0°C sampai 70°C suhu kasus; penyimpanan dari -40°C sampai 85°C.
T: Apakah kabel ini membutuhkan daya eksternal?
A: Tidak, itu pasif dan hanya menarik Vcc untuk EEPROM (< 0,1W).
T: Berapa radius tikungan minimum?
A: Lipat tunggal: 47mm; Lipat berulang / perakitan: 94mm (10 × diameter luar).
Peringatan
- Jangan membengkokkan kabel di luar radius lentur minimum yang ditentukan, terutama di dekat konektor (lentur perakitan).
- Hindari menarik atau menekan kabel selama pemasangan; gunakan manajemen kabel yang tepat.
- Pastikan port host kompatibel dengan QSFP28 dan mendukung DAC tembaga pasif.
- Simpan dalam lingkungan kering dengan suhu terkontrol dalam -40°C sampai 85°C.
- Periksa konektor agar tidak kotor atau rusak sebelum dimasukkan; gunakan alat pembersih yang disetujui jika diperlukan.
Tentang Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem berbasis teknologi.perusahaan melayani pelanggan di seluruh dunia dengan produk termasuk switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan jaringan terkait. Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintah, perawatan kesehatan,manufakturPerusahaan ini juga menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak kustom, dukungan multibahasa, dan pengiriman global.Dengan pendekatan pelanggan pertama, Starsurge berfokus pada kualitas yang andal, layanan responsif, dan solusi yang disesuaikan yang membantu klien membangun infrastruktur jaringan yang efisien, terukur, dan dapat diandalkan.
Fakta-Fakta Utama
- Produk:Mellanox MCP1600-E003E26
- Jenis:DAC pasif, QSFP28
- Rate data:100 Gb/s (4×25G)
- Panjangnya:3 m (26 AWG)
- Kepatuhan:SFF-8665, SFF-8636
- Jaket:LSZH, RoHS
- Jaminan:Terbatas 1 tahun
Matriks Kompatibilitas
- Mellanox QuantumTM / SpectrumTM switch
- Adaptor Mellanox ConnectX®-5 / -6
- Platform DPU BlueField®
- Port QSFP28 pihak ketiga (SFF-8665)
- InfiniBand EDR / 100G Ethernet
Daftar Pembeli
- ✓ Konfirmasi panjang yang dibutuhkan (3m, 26AWG)
- ✓ Memverifikasi port host mendukung DAC tembaga pasif
- ✓ Periksa kisaran suhu operasi (0-70°C)
- ✓ Pastikan jaket LSZH cocok untuk lingkungan Anda
- ✓ Minta kebijakan RMA dan ketersediaan stok
