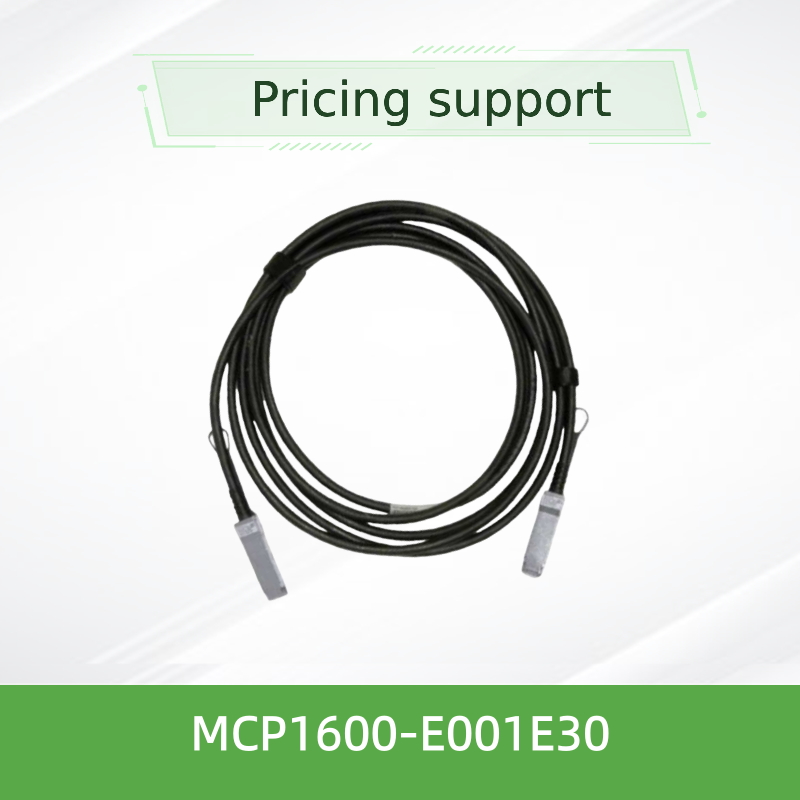

Kabel DAC Pasif Mellanox MCP1600-E001E30 100Gb/s QSFP28 – 1m, 30AWG, EDR InfiniBand
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MCP1600-E001E30 |
| Dokumen: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | BARU DAN ASLI | Teknologi: | Infiniband |
| Jenis: | Kabel Mellanox AOC | Panjang kabel: | 3 meter |
| Nama: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Kabel j | Kata kunci: | Kabel Mellanox DAC |
| Menyoroti: | Kabel DAC Mellanox QSFP28 100Gb/s,Kabel DAC pasif 1m EDR InfiniBand,Kabel Nvidia 30AWG dengan garansi |
||
Deskripsi Produk
Ringkasan Produk
Mellanox MCP1600-E001E30 adalah kabel tembaga QSFP28 passive direct attach (DAC) 100Gb/s yang dirancang untuk interkoneksi dengan kepadatan tinggi dan latensi rendah.Ini memiliki empat pasangan tembaga berkecepatan tinggi yang beroperasi pada 25Gb / s per jalurKabel 1 meter ini menggunakan pengukur 30 AWG dan diakhiri dengan konektor QSFP28 standar industri.
Sesuai sepenuhnya dengan standar SFF-8665 dan SFF-8636, memastikan interoperabilitas mulus dengan switch Mellanox, adaptor, dan sistem QSFP28 lainnya.Jaket LSZH (Low Smoke Zero Halogen) dan kepatuhan RoHS membuatnya cocok untuk perusahaan dan penyebaran pusat data hijau.
Fitur Utama
- Kecepatan data agregat 100Gb/s (4 × 25Gb/s)
- Faktor bentuk QSFP28, sesuai dengan SFF-8665
- Tembaga pasif ∼ nol konsumsi daya untuk pengkondisian sinyal
- 3.3V tegangan pasokan tunggal (Vcc 3,135 ∼3,465V)
- Suhu ruang operasi 0°C sampai 70°C
- Tingkat kesalahan bit (BER) < 1E-15 dengan sistem Mellanox
- Hot-plug, manajemen I2C melalui SFF-8636
- LSZH jaket, RoHS sesuai, bebas timah & halogen bebas PCB
- Pengujian produksi yang ketat untuk keandalan out-of-box
- Jaminan perangkat keras terbatas 1 tahun
Teknologi & Integritas Sinyal
Kabel tembaga pasif Mellanox menggunakan konstruksi tembaga dua sumbu presisi dengan kontrol impedansi yang dioptimalkan (100Ω nominal) untuk meminimalkan refleksi sinyal dan crosstalk.Setiap jalur terlindungi secara independen, dan kabel keseluruhan dilapisi dengan bahan LSZH untuk mengurangi asap dan emisi beracun jika terjadi kebakaran.
Seri MCP1600 ditandai dengan penundaan penyebaran (tipikal 4,5 ns/m) dan mempertahankan kinerja kerugian pengembalian dan kerugian penyisipan yang sangat baik di kisaran operasi 0 ̊70 °C.EEPROM terintegrasi menyimpan atribut kabel dan informasi produk, memungkinkan sistem host untuk secara otomatis mengkonfigurasi parameter untuk kinerja link yang optimal.
Penempatan Tipikal
- High-Performance Computing (HPC):Hubungkan switch EDR InfiniBand ke node komputasi, sistem penyimpanan, dan cluster GPU
- Pusat Data Leaf-Spine:Interkoneksi top-of-rack (ToR) jangka pendek ke interkoneksi switch tulang belakang dalam kain Ethernet 100G
- Jaringan inti perusahaan:Hubungan backbone yang dapat diandalkan di dalam atau antara rak yang berdekatan di pusat data perusahaan
- Laboratorium pengujian dan pengembangan:Rasio biaya yang efektif, koneksi daya rendah untuk pembuatan prototipe dan validasi kinerja
Kompatibilitas
MCP1600-E001E30 kompatibel dengan setiap port QSFP28/100G yang mematuhi standar SFF-8665 dan SFF-8636.dan BlueField® DPUIni juga bekerja dengan switch pihak ketiga dan server yang dilengkapi dengan kandang QSFP28, asalkan host mendukung DAC tembaga pasif.
Spesifikasi
| Parameter | Min | Tipikal | Maksimal | Satuan |
|---|---|---|---|---|
| Tegangan pasokan (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Tegangan input data | - 0.3 | ️ | 3.6 | V |
| Tegangan input kontrol | - 0.3 | ️ | 3.6 | V |
| Konsumsi daya | ️ | ️ | 0.1 | W |
| Suhu ruang operasi | 0 | ️ | 70 | °C |
| Suhu penyimpanan | - 40 | ️ | 85 | °C |
| Kelembaban relatif operasi | 5 | ️ | 85 | % |
| Karakteristik impedansi | 90 | 100 | 110 | Oh |
| Penundaan penyebaran (informatif) | ️ | 4.5 | ️ | ns/m |
Jangkauan kabel:30 AWG
Panjang kabel:1 m (± 25 mm)
Diameter luar:7.1 ± 0,35 mm
Radius tikungan minimum (satu):35.5 mm
Radius tikungan minimum (ulang/persatuan):71 mm
Panjang kabel:1 m (± 25 mm)
Diameter luar:7.1 ± 0,35 mm
Radius tikungan minimum (satu):35.5 mm
Radius tikungan minimum (ulang/persatuan):71 mm
Catatan: Semua spesifikasi didasarkan pada lembar data Mellanox MCP1600-E0xxEyy.
Panduan Pemilihan (Seri MCP1600)
| Nomor Bagian | Panjang | AWG | Jaket | Deskripsi |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Hitam, EDR, 100Gb/s QSFP28 (model ini) |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Hitam, EDR, 100Gb/s QSFP28 |
* Semua kabel sesuai dengan RoHS, dengan LF / HF PCB dan jaket LSZH.
Keuntungan
- Menghemat biaya:Desain pasif menghilangkan transceiver optik, mengurangi total biaya interkoneksi
- Tenaga ultra rendah:< 0,1W per link, ideal untuk pusat data sensitif daya
- Hukuman latensi nol:Jalur tembaga langsung menghindari retiming atau penundaan konversi sinyal
- Integritas sinyal yang andal:Pasangan terlindung dan kontrol impedansi yang tepat memastikan BER < 1E-15
- Mudah digunakan:Hot-plug-in, pra-diuji, dan secara otomatis dikenali oleh sistem host
- Tanggung jawab lingkungan:LSZH, RoHS, dan bahan bebas halogen mendukung inisiatif TI hijau
Pertanyaan yang Sering Diajukan (FAQ)
T: Berapa kecepatan data maksimum dari MCP1600-E001E30?
A: 100Gb/s (4 jalur × 25Gb/s) ′′ cocok untuk EDR InfiniBand dan 100G Ethernet.
T: Apakah kabel ini kompatibel dengan switch non-Mellanox?
A: Ya, setiap port QSFP28 yang sesuai dengan SFF-8665 dan SFF-8636 dapat menggunakan DAC pasif ini.
T: Apa kisaran suhu operasi?
A: 0°C sampai 70°C suhu kasus; penyimpanan dari -40°C sampai 85°C.
T: Apakah kabel ini membutuhkan daya eksternal?
A: Tidak, itu pasif dan hanya menarik Vcc untuk EEPROM (< 0,1W).
T: Berapa radius tikungan minimum?
A: Lipat tunggal: 35,5 mm; Lipat berulang / perakitan: 71 mm (10 × diameter luar).
Peringatan
- Jangan membengkokkan kabel di luar radius tikungan minimum yang ditentukan, terutama di dekat konektor (tekuk perakitan)
- Hindari menarik atau menekan kabel selama pemasangan; gunakan pengelolaan kabel yang tepat
- Pastikan port host kompatibel dengan QSFP28 dan mendukung DAC tembaga pasif
- Simpan dalam lingkungan kering dengan suhu terkontrol dalam -40°C sampai 85°C
- Periksa konektor agar tidak kotor atau rusak sebelum dimasukkan; gunakan alat pembersih yang disetujui jika diperlukan
Tentang Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem berbasis teknologi.perusahaan melayani pelanggan di seluruh dunia dengan produk termasuk switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan jaringan terkait.
Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintah, perawatan kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan.Perusahaan ini juga menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak khusus, dukungan multibahasa, dan pengiriman global.
Fakta-Fakta Utama
Produk:Mellanox MCP1600-E001E30
Jenis:DAC pasif, QSFP28
Rate data:100 Gb/s (4×25G)
Panjangnya:1 m (30 AWG)
Kepatuhan:SFF-8665, SFF-8636
Jaket:LSZH, RoHS
Jaminan:Terbatas 1 tahun
Jenis:DAC pasif, QSFP28
Rate data:100 Gb/s (4×25G)
Panjangnya:1 m (30 AWG)
Kepatuhan:SFF-8665, SFF-8636
Jaket:LSZH, RoHS
Jaminan:Terbatas 1 tahun
Matriks Kompatibilitas
- Mellanox QuantumTM / SpectrumTM switch
- Adaptor Mellanox ConnectX®-5 / -6
- Platform DPU BlueField®
- Port QSFP28 pihak ketiga (SFF-8665)
- InfiniBand EDR / 100G Ethernet
Daftar Pembeli
- ✓ Konfirmasi panjang yang dibutuhkan (1m, 30AWG)
- ✓ Memverifikasi port host mendukung DAC tembaga pasif
- ✓ Periksa kisaran suhu operasi (0 ∼ 70°C)
- ✓ Pastikan jaket LSZH cocok untuk lingkungan Anda
- ✓ Minta kebijakan RMA dan ketersediaan stok
