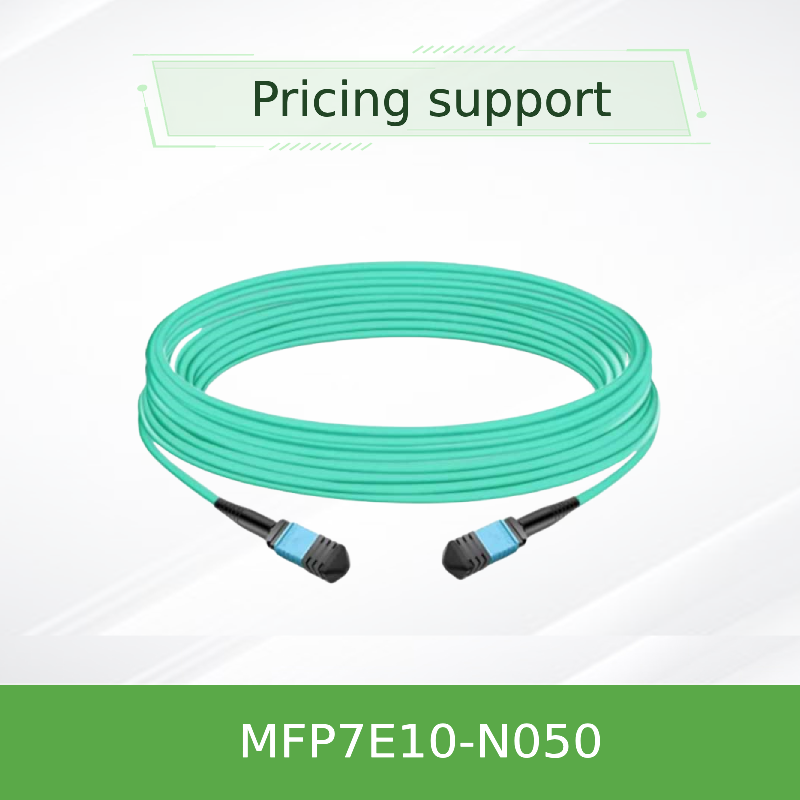

Kabel Optik NVIDIA MFP7E10-N050 MPO-12/APC 50m untuk Transceiver ConnectX-7 / BlueField-3 dan OSFP/QSFP112

Detail produk:

Nama merek: Mellanox
Nomor model: MFP7E10-N050 (980-9I57Y-00N050)
Dokumen: MFP7E10-Nxxx.pdf

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 buah
Harga: Negotiate
Kemasan rincian: Kotak luar
Waktu pengiriman: Berdasarkan persediaan
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: Pasokan dengan proyek/batch
Harga terbaik Kontak

Informasi Detail
Model: MFP7E10-N050 Panjang: 50 m
Jenis serat: Multimode OM4 Konektor: MPO-12/APC (wanita)
Kerugian Penyisipan: ≤ 0,37 dB Kembali Kerugian: ≥ 35 dB
Menyoroti:

Kabel optik NVIDIA MPO-12 50m

,

Kabel optik NVIDIA ConnectX-7

,

Kabel transceiver OSFP QSFP112

Deskripsi Produk

Kabel Optik NVIDIA MFP7E10-N050 MPO-12/APC
Kabel serat multimode MPO-12/APC ke MPO-12/APC sepanjang 50 meter, crossover Tipe-B, OM4 (50/125 µm). Dirancang untuk tautan InfiniBand dan Ethernet 400G/800G antara transceiver OSFP port ganda, OSFP port tunggal, dan QSFP112.
Tinjauan Produk
Kabel optik pasif seri NVIDIA MFP7E10-Nxxx direkayasa untuk interkoneksi pusat data berdensitas tinggi. MFP7E10-N050 (50m) menggunakan 8 serat aktif dalam konektor MPO-12/APC 12-serat, dengan 4 serat berfungsi sebagai elemen penguat. Poles miring (APC) 8 derajat meminimalkan pantulan balik, memastikan integritas sinyal untuk protokol berkecepatan tinggi.
Kabel ini adalah rakitan crossover Tipe-B, menyelaraskan saluran transmisi 1 di satu ujung ke saluran penerimaan 12 di ujung yang berlawanan—penting untuk pemasangan transceiver langsung tanpa manajemen polaritas tambahan. Kabel ini mendukung lingkungan InfiniBand (NDR) dan Ethernet (400GbE/800GbE).
Fitur Utama
Optik & Fisik
  • Serat multimode OM4 50/125 µm (panjang >30 m)
  • Konektor betina MPO-12/APC, selubung hijau
  • 8 serat aktif / 4 tidak aktif (elemen penguat)
  • Polaritas crossover Tipe-B
  • Selubung LSZH / OFNR Aqua, diameter 3,0 ±0,2 mm
Kinerja & Kepatuhan
  • Kerugian penyisipan ≤ 0,35 + 0,0004 × L (dB) ; untuk 50m: ≤ 0,370 dB
  • Kerugian pantulan ≥ 35 dB
  • Radius tikungan min: 30 mm (di mana saja pada kabel)
  • Suhu operasi: 0 °C hingga 70 °C
  • Telcordia GR-1435, IEC 61754-7, ANSI/TIA-604-5
Teknologi
Permukaan ujung APC (Angled Physical Contact) dengan polesan 8 derajat sangat penting untuk tautan optik berkecepatan tinggi: ini membelokkan pantulan balik internal menjauh dari laser transceiver, mengurangi distorsi sinyal dan kesalahan bit. Kabel ini pasif dan tidak mengandung elektronik aktif, memastikan latensi rendah dan keandalan tinggi.
NVIDIA menentukan MFP7E10-Nxxx untuk tautan yang mencakup hingga dua panel patch optik (total 4 sambungan konektor) sambil mempertahankan jangkauan maksimum 50 meter—MFP7E10-N050 adalah panjang maksimum yang didukung dalam kondisi ini.
Penerapan Khas
  • Sakelar-ke-Sakelar: Menghubungkan sakelar OSFP 800G port ganda dalam jaringan spine-leaf pada jarak yang lebih jauh.
  • Sakelar-ke-Adaptor: Menghubungkan sakelar OSFP ke DPU ConnectX-7 atau BlueField-3 menggunakan transceiver OSFP atau QSFP112.
  • Pemisahan 400G/800G: Digunakan dengan transceiver OSFP port ganda untuk mendukung dua tautan 4-saluran 400G.
  • Kluster AI dan HPC yang membutuhkan konektivitas GPU-ke-GPU latensi rendah dan bandwidth tinggi antar rak.
Kompatibilitas
MFP7E10-N050 kompatibel dengan transceiver NVIDIA termasuk:
  • OSFP port ganda: MMA4Z00-NS (800G DR8) untuk sakelar InfiniBand/Ethernet
  • OSFP port tunggal: MMA4Z00-NS400 (400G) untuk adaptor ConnectX-7
  • QSFP112: MMA1Z00-NS400 (400G) untuk DPU BlueField-3
  • Juga mendukung protokol InfiniBand 400GbE/NDR dan NVLink.
Penting: Konektor MPO-12/APC tidak kompatibel dengan konektor MPO-12/UPC (selubung biru). Jangan mencampur dengan transceiver 100G/200G yang menggunakan polesan UPC.
Spesifikasi
Parameter Nilai
Model MFP7E10-N050
Panjang 50 m (toleransi: +2% × L / -0)
Jenis serat Multimode OM4 (50/125 µm) untuk panjang >30 m
Jenis konektor Betina MPO-12/APC ke betina MPO-12/APC, selubung hijau
Serat aktif 8 (4 Tx, 4 Rx)
Polaritas Crossover Tipe-B
Kerugian penyisipan (maks) ≤ 0,35 + 0,0004 × L (dB) → 0,370 dB @ 50m
Kerugian pantulan (min) ≥ 35 dB
Diameter kabel 3,0 ± 0,2 mm
Radius tikungan min 30 mm (di mana saja pada kabel)
Selubung Aqua, LSZH / OFNR
Suhu operasi 0 °C hingga 70 °C
Suhu penyimpanan −40 °C hingga 85 °C
Kelembaban (non-kondensasi) 10% - 85% RH
Standar GR-1435, IEC 61754-7, ANSI/TIA-604-5
Panduan Pemilihan
Nomor Suku Cadang Pemesanan Deskripsi Panjang
MFP7E10-N003 Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC 3 m
MFP7E10-N005 Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC 5 m
MFP7E10-N007 Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC 7 m
MFP7E10-N010 Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC 10 m
MFP7E10-N015 Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC 15 m
MFP7E10-N020 Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC 20 m
MFP7E10-N025 Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC 25 m
MFP7E10-N030 Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC 30 m
MFP7E10-N035 Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC 35 m
MFP7E10-N040 Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC 40 m
MFP7E10-N050 Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC 50 m
Keunggulan
  • Kerugian rendah & kerugian pantulan tinggi: Memastikan sinyal optik yang bersih untuk modulasi PAM4 400G/800G.
  • Polesan APC: Meminimalkan pantulan, penting untuk InfiniBand NDR dan Ethernet 800G.
  • Crossover Tipe-B: Menyederhanakan pemasangan transceiver langsung; tidak perlu adaptor pembalik polaritas.
  • Selubung LSZH/OFNR: Asap rendah dan tahan api, cocok untuk ruang plenum dan riser.
  • Berkualifikasi NVIDIA: Diuji dan direkomendasikan untuk keluarga sakelar ConnectX-7, BlueField-3, dan Spectrum.
  • Jangkauan maksimum: Panjang 50m adalah maksimum yang didukung dengan dua panel patch (4 sambungan konektor) sesuai spesifikasi NVIDIA.
Pertanyaan yang Sering Diajukan
Apakah kabel ini kompatibel dengan transceiver QSFP112?
Ya, bila digunakan dengan transceiver NVIDIA QSFP112 400G yang sesuai (misalnya, MMA1Z00-NS400) di sisi adaptor.
Bisakah saya menggunakan ini dengan konektor MPO-12/UPC?
Tidak. MPO-12/APC (selubung hijau) tidak kompatibel secara mekanis atau optik dengan MPO-12/UPC (selubung biru). Menggunakannya bersama dapat merusak permukaan ujung konektor.
Apakah 50m adalah jangkauan maksimum untuk kabel ini?
Ya, sesuai spesifikasi NVIDIA, MFP7E10-N050 adalah varian terpanjang dalam seri ini, mendukung panjang tautan total hingga 50m bila termasuk hingga dua panel patch optik (4 sambungan konektor).
Apakah kabel ini sensitif terhadap ESD?
Tidak, kabel ini tidak memiliki bagian konduktif. Namun, tindakan pencegahan ESD standar berlaku saat menangani transceiver.
Tindakan Pencegahan Penanganan
  • Jaga penutup debu pada konektor hingga pemasangan untuk mencegah kontaminasi.
  • Bersihkan konektor kabel dan transceiver menggunakan pembersih konektor optik sebelum dipasangkan.
  • Hindari menekuk kabel di bawah radius tikungan 30 mm.
  • Jangan sampai terkena cairan atau beroperasi di luar rentang suhu yang ditentukan.
  • Simpan antara −40 °C dan 85 °C bila tidak digunakan.
Pengantar Perusahaan
Hong Kong Starsurge Group office and network hardware display
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang didorong oleh teknologi. Didirikan pada tahun 2008, kami melayani pelanggan di seluruh dunia dengan produk termasuk sakelar jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan jaringan terkait.
Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintah, perawatan kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Kami menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak khusus, dukungan multibahasa, dan pengiriman global.
Fakta Utama Sekilas
Konektor & Polaritas: Betina MPO-12/APC, crossover Tipe-B, selubung hijau
Serat & Panjang: Multimode OM4, 50 m (164 kaki), 8 serat aktif
Kinerja Optik: IL ≤ 0,370 dB, RL ≥ 35 dB
Kepatuhan: GR-1435, IEC 61754-7, OFNR/LSZH
Matriks Kompatibilitas
Transceiver / Perangkat Tipe Port Kompatibel
NVIDIA MMA4Z00-NS (800G DR8) OSFP port ganda Ya
NVIDIA MMA4Z00-NS400 (400G) OSFP (port tunggal) Ya
NVIDIA MMA1Z00-NS400 (400G) QSFP112 Ya
ConnectX-7 / BlueField-3 OSFP / QSFP112 Ya
Transceiver MPO-12/UPC (100G/200G) MPO-12/UPC Tidak (poles berbeda)
Daftar Periksa Pembeli
  • Konfirmasi tipe port transceiver: OSFP, OSFP port ganda, atau QSFP112
  • Verifikasi polesan konektor: MPO-12/APC (selubung hijau) vs. UPC (selubung biru)
  • Periksa panjang kabel yang dibutuhkan — MFP7E10-N050 adalah 50 meter
  • Pastikan tipe serat: multimode OM4 untuk panjang >30m
  • Rencanakan manajemen kabel: radius tikungan minimum 30 mm
  • Pertimbangkan kerugian penyisipan panel patch: hingga 4 sambungan konektor diizinkan
