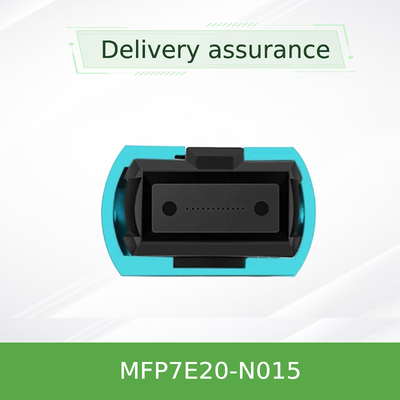

Kabel Multimode MPO-12/APC NVIDIA MFP7E20-N015 15 Meter untuk Transceiver OSFP dan QSFP112
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFP7E20-N015 |
| Dokumen: | MFP7E20-Nxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model TIDAK.: | MFP7E20-N015 | Bentuk Bahan: | kawat bundar |
|---|---|---|---|
| Kekuatan tarik yang diizinkan: | 1000n <10000n | Sertifikasi: | RoHS, CE, ISO9001, VDE, CCC |
| Bahan Sarung: | PVC | Panjang: | 15m |
| Kecepatan Data: | 400GB/s | Asal: | India / Israel / Cina |
| Menyoroti: | Kabel MPO-12/APC NVIDIA 15 meter,Kabel multimode untuk transceiver OSFP,Kabel MPO-12/APC transceiver QSFP112 |
||
Deskripsi Produk
NVIDIA MFP7E20-N015 Kabel MPO-12/APC Multimode 15 Meter
Kabel optik pasif 8-serat berkinerja tinggi dengan topologi crossover Tipe-B. Dirancang untuk interkoneksi InfiniBand dan Ethernet 400GbE / NDR, mendukung transceiver OSFP dan QSFP112 twin-port.Panjangnya 15 meter, OM3/OM4 multimode, jaket LSZH, dan konektor APC untuk refleksi belakang rendah.
Fakta-Fakta Utama
- Panjangnya:15 m (MFP7E20-N015)
- Jenis Serat:Multimode OM3 (≤30m) / OM4
- Konektor:MPO-12/APC betina, 8 serat aktif
- Topologi:Crossover tipe B
- Jaket:Aqua LSZH / OFNR
- Max Reach:50 m (dengan 4 konektor dalam link)
- Protokol:InfiniBand, Ethernet, NVLink
Ringkasan Produk
Seri NVIDIA MFP7E20-Nxxx adalah rangkaian kabel serat multimode pasif dengan konektor MPO-12/APC.low-loss physical link antara transceiver OSFP 800G twin-port, single-port OSFP 400G, dan QSFP112 400G transceiver.antarmuka APC meminimalkan refleksi kembali (≥ 35 dB kerugian kembali) untuk menjaga integritas sinyal dalam tautan PAM4 kecepatan tinggiKabel ini sepenuhnya sesuai dengan Telcordia GR-1435 dan IEC 61754-7, dan diproduksi di bawah kontrol kualitas yang ketat untuk memastikan keandalan plug-and-play.
Fitur Utama
- 8 serat aktif- 4 jalur per arah untuk transmisi 400G / 800G
- Konektor wanita MPO-12/APC- Polish sudut menghilangkan refleksi belakang berbahaya
- Kawat silang tipe B- Pin 1 ke pin 12 pemetaan memungkinkan langsung transceiver-to-transceiver attachment
- Jaket LSZH bulat fleksibel- Asap rendah, nol halogen, warna air, diameter 3,0 ± 0,2 mm
- Jangkauan maksimum 50 m- dengan dua panel patch dan empat sambungan konektor
- Mendukung InfiniBand, Ethernet, dan NVLink- uji masa depan untuk protokol generasi berikutnya
- Push-pull mengunci- pemasangan cepat dan aman
Teknologi & Desain
MFP7E20-N015 menggunakan serat multimode 50/125 μm (OM3 untuk panjang ≤30 m, OM4 untuk >30 m).Konektor MPO memiliki lubang penyelarasan yang berpasangan dengan pin penyelarasan transceiver untuk kopling optik yang tepat. 8 derajat APC ujung wajah mengurangi refleksi,sementara crossover (Tipe B) pinout memastikan bahwa laser pemancar pada jalur 1 dari satu ujung sejajar dengan penerima pada jalur 12 dari ujung yang berlawanan - menghilangkan kebutuhan untuk adaptor polaritas terpisahKabel diakhiri dengan konektor kehilangan rendah (IL ≤ 0,35 + 0,0004 × L dB) dan 100% diuji pabrik untuk kehilangan sisipan, kehilangan kembali, dan kontinuitas serat.
Penempatan Tipikal
- Switch-to-switch- Sambungkan switch OSFP twin-port dalam topologi tulang belakang
- Switch-to-adapter- Hubungkan saklar OSFP ke DPU ConnectX-7 atau BlueField-3 dengan transceiver QSFP112/OSFP
- Server-to-switch- Konektivitas top-of-rack dengan kepadatan tinggi 400G/800G
- Pusat data dalam rak- Tautan jangka pendek di dalam rak atau antara rak yang berdekatan
Kompatibilitas
Transceiver:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protokol:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Jenis konektor:MPO-12/APC (wanita) - Tidak kompatibel dengan MPO-12/UPC
Pelabuhan:OSFP dua port, OSFP satu port, QSFP112
Protokol:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Jenis konektor:MPO-12/APC (wanita) - Tidak kompatibel dengan MPO-12/UPC
Pelabuhan:OSFP dua port, OSFP satu port, QSFP112
Spesifikasi
| Parameter | Nilai / Jangkauan | Catatan |
|---|---|---|
| Nomor produk | MFP7E20-N015 | Panjang 15 m |
| Jumlah Serat | 8 (aktif) | 4 tidak aktif sebagai anggota pasukan |
| Jenis Serat | Multimode OM3 (≤30 m) / OM4 | 50/125 μm |
| Jenis konektor | MPO-12/APC (wanita) | IEC 61754-7 |
| Kerugian Penempatan (IL) | ≤ 0,35 + 0,0004 × L dB | L = panjang dalam meter |
| Kembali kerugian (RL) | ≥ 35 dB | Lampu polish APC |
| Diameter Kabel | 3.0 ± 0,2 mm | Bulat, fleksibel |
| Radius Lipat Minimal | 30 mm | Di mana saja di kabel |
| Bahan Jaket | Aqua LSZH / OFNR | Asap rendah, nol halogen |
| Operasi Temp. | 0 °C sampai 70 °C | Penyimpanan: -40 °C sampai 85 °C |
| Topologi | Tipe B (crossover) | Pin 1 12 pemetaan |
Panduan Pemilihan
| Nomor Bagian Pemesanan | Panjang | Deskripsi |
|---|---|---|
| MFP7E20-N003 | 3 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E20-N005 | 5 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E20-N010 | 10 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E20-N015 | 15 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E20-N020 | 20 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E20-N025 | 25 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E20-N030 | 30 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E20-N040 | 40 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E20-N050 | 50 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
Keuntungan
- Integritas sinyal- APC polish dan crossover Tipe-B mengurangi refleksi dan masalah polarisasi
- Menghemat biaya- Desain bebas tembaga pasif tanpa elektronik aktif, mengurangi konsumsi daya
- Keandalan- Kepatuhan GR-1435 dan 100% pengujian pabrik memastikan kinerja yang konsisten
- Fleksibilitas- LSZH jaket dan radius tikungan kecil menyederhanakan rute di rak kepadatan tinggi
- Skalabilitas- Mendukung 400G / 800G saat ini dan masa depan protokol kecepatan tinggi
Pertanyaan yang Sering Diajukan
Apa perbedaan antara MPO-12/APC dan MPO-12/UPC?
APC (angle polish) memiliki sudut 8 derajat yang mengurangi refleksi kembali, penting untuk sinyal PAM4 berkecepatan tinggi.Mereka tidak kompatibel secara mekanis.
Dapatkah saya menggunakan kabel ini dengan transceiver 100G?
Sementara kabel mendukung 8 serat, ia dioptimalkan untuk aplikasi 400G / 800G. Untuk 100G (4x25G-NRZ) kabel MPO-12/UPC umumnya digunakan; periksa kompatibilitas dengan transceiver Anda.
Apa jarak koneksi maksimum yang direkomendasikan untuk N015?
50 meter dengan dua panel patch dan total empat junction konektor.
Apakah kabel mendukung NVLink?
Ya, seri MFP7E20-Nxxx dirancang untuk mendukung protokol NVLink, InfiniBand, dan Ethernet, sesuai dengan pedoman interoperabilitas NVIDIA.
Langkah-langkah pencegahan penanganan
- Simpan tutup pelindung debu sampai pemasangan untuk mencegah kontaminasi
- Selalu bersihkan kabel dan transceiver konektor dengan pembersih kelas optik sebelum kawin
- Hindari membengkokkan kabel di bawah 30 mm minimum radius tikungan
- Jangan tarik pada konektor; gunakan pull-tab atau kabel jaket untuk mengurangi ketegangan
- Simpan di lingkungan kering dan bersih dalam suhu penyimpanan -40 °C sampai 85 °C
Daftar Pembeli
- Memverifikasi jenis konektor transceiver (MPO-12/APC perempuan)
- Konfirmasi panjang link - 15 m varian (MFP7E20-N015)
- Periksa jenis serat - OM3/OM4 multimode
- Memastikan polaritas - Crossover tipe B yang diperlukan untuk penyambungan langsung
- Evaluasi kabel routing dan radius bend clearance
- Konfirmasi kompatibilitas transceiver (OSFP/QSFP112)
