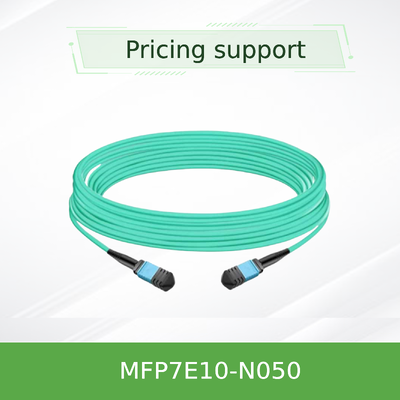

Kabel Serat Optik Multimode NVIDIA MFP7E10-N050 50m MPO-12/APC untuk InfiniBand & Ethernet 400G/800G
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFP7E10-N050 (980-9I57Y-00N050) |
| Dokumen: | MFP7E10-Nxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model: | MFP7E10-N050 | Panjang: | 50 m |
|---|---|---|---|
| Jenis serat: | Multimode OM4 | Konektor: | MPO-12/APC (wanita) |
| Kerugian Penyisipan: | ≤ 0,37 dB | Kembali Kerugian: | ≥ 35 dB |
| Menyoroti: | Kabel serat MPO-12 NVIDIA 50m,Kabel serat optik multimode untuk InfiniBand,Kabel serat optik Ethernet 400G |
||
Deskripsi Produk
NVIDIA MFP7E10-N050 50m MPO-12/APC Kabel Serat Multimode
Kabel optik pasif 8-serat berkinerja tinggi dengan topologi crossover Tipe-B yang dirancang untuk 400GbE/NDR InfiniBand dan interkoneksi Ethernet, mendukung transceiver OSFP dan QSFP112 twin-port.
Spesifikasi Utama
Panjangnya:50 m (MFP7E10-N050)
Jenis Serat:Multimode OM4 (panjang > 30 m)
Konektor:MPO-12/APC betina, 8 serat aktif
Topologi:Crossover tipe B
Jaket:Aqua LSZH / OFNR
Max Reach:50 m (dengan 4 konektor dalam link)
Protokol:InfiniBand, Ethernet, NVLink
Ringkasan Produk
Seri NVIDIA MFP7E10-Nxxx adalah rangkaian kabel serat multimode pasif dengan konektor MPO-12/APC.low-loss physical link antara transceiver OSFP 800G twin-port, single-port OSFP 400G, dan QSFP112 400G transceiver.
Dengan polishing bersudut 8 derajat, antarmuka APC meminimalkan refleksi kembali (≥35 dB loss return) untuk menjaga integritas sinyal dalam tautan PAM4 berkecepatan tinggi.Kabel sepenuhnya sesuai dengan Telcordia GR-1435 dan IEC 61754-7, dan diproduksi di bawah kontrol kualitas yang ketat untuk memastikan keandalan plug-and-play.
Fitur Utama
8 Serat Aktif
4 jalur per arah untuk transmisi 400G/800G
Konektor MPO-12/APC
Polish sudut menghilangkan refleksi belakang yang berbahaya
Jenis B Crossover Wiring
Pemetaan pin 1 ke pin 12 memungkinkan pemasangan transceiver langsung ke transceiver
Jaket LSZH yang fleksibel
Asap rendah, nol halogen, warna air, diameter 3,0 ± 0,2 mm
50m Jangkauan maksimum
Dengan dua panel patch dan empat sambungan konektor
Dukungan Multi-Protocol
InfiniBand, Ethernet, dan NVLink untuk penyebaran yang dapat diandalkan di masa depan
Teknologi & Desain
MFP7E10-N050 menggunakan serat OM4 multimode 50/125 μm yang dioptimalkan untuk panjang >30 m. Konektor MPO memiliki lubang penyelarasan yang berpasangan dengan pin penyelarasan transceiver untuk kopling optik yang tepat.
Bagian ujung APC 8 derajat mengurangi refleksi,sementara crossover (Tipe B) pinout memastikan bahwa laser pemancar pada jalur 1 dari satu ujung sejajar dengan penerima pada jalur 12 dari ujung yang berlawanan - menghilangkan kebutuhan untuk adaptor polaritas terpisah.
Kabel diakhiri dengan konektor kehilangan rendah (IL ≤ 0,35 + 0,0004 × L dB) dan 100% diuji pabrik untuk kehilangan sisipan, kehilangan kembali, dan kontinuitas serat.
Penempatan Tipikal
- Switch-to-switch:Hubungkan switch OSFP twin-port dalam topologi spine-leaf di seluruh baris
- Switch-to-adapter:Link OSFP switch ke ConnectX-7 atau BlueField-3 DPU dengan QSFP112/OSFP transceiver
- Server-ke-switch:Konektivitas 400G/800G dengan kepadatan tinggi di tengah baris
- Inter-rack pusat data:Hubungan jarak pendek antara rak yang berdekatan atau dalam barisan
Kompatibilitas
Transceiver:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protokol:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Jenis konektor:MPO-12/APC (wanita) - Tidak kompatibel dengan MPO-12/UPC
Pelabuhan:OSFP dua port, OSFP satu port, QSFP112
Spesifikasi Teknis
| Parameter | Nilai / Jangkauan | Catatan |
|---|---|---|
| Nomor produk | MFP7E10-N050 | Panjang 50 m |
| Jumlah Serat | 8 (aktif) | 4 tidak aktif sebagai anggota pasukan |
| Jenis Serat | Multimode OM4 | 50/125 μm |
| Jenis konektor | MPO-12/APC (wanita) | IEC 61754-7 |
| Kerugian Penempatan (IL) | ≤ 0,35 + 0,0004 × L dB | L = panjang dalam meter |
| Kembali kerugian (RL) | ≥ 35 dB | Lampu polish APC |
| Diameter Kabel | 3.0 ± 0,2 mm | Bulat, fleksibel |
| Radius Lipat Minimal | 30 mm | Di mana saja di kabel |
| Bahan Jaket | Aqua LSZH / OFNR | Asap rendah, nol halogen |
| Suhu operasi | 0 °C sampai 70 °C | Penyimpanan: -40 °C sampai 85 °C |
| Topologi | Tipe B (crossover) | Pin 1 12 pemetaan |
Panduan Pemilihan
| Nomor Bagian Pemesanan | Panjang | Deskripsi |
|---|---|---|
| MFP7E10-N003 | 3 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E10-N005 | 5 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E10-N007 | 7 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E10-N010 | 10 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E10-N015 | 15 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E10-N020 | 20 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E10-N025 | 25 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E10-N030 | 30 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E10-N035 | 35 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E10-N040 | 40 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
| MFP7E10-N050 | 50 m | Kabel serat pasif NVIDIA, MMF, MPO12 APC ke MPO12 APC |
Keuntungan Produk
- Integritas sinyal:Polish APC dan crossover Tipe-B mengurangi refleksi dan masalah polarisasi
- Menghemat biaya:Desain bebas tembaga pasif tanpa elektronik aktif, mengurangi konsumsi daya
- Keandalan:Kepatuhan GR-1435 dan 100% pengujian pabrik memastikan kinerja yang konsisten
- Fleksibilitas:Jaket LSZH dan radius tikungan kecil menyederhanakan rute di rak dengan kepadatan tinggi
- Skalabilitas:Mendukung 400G/800G saat ini dan protokol kecepatan tinggi di masa depan
Pertanyaan yang Sering Diajukan
Apa perbedaan antara MPO-12/APC dan MPO-12/UPC?
APC (angle polish) memiliki sudut 8 derajat yang mengurangi refleksi kembali, penting untuk sinyal PAM4 berkecepatan tinggi.Mereka tidak kompatibel secara mekanis.
Dapatkah saya menggunakan kabel ini dengan transceiver 100G?
Sementara kabel mendukung 8 serat, ia dioptimalkan untuk aplikasi 400G / 800G. Untuk 100G (4x25G-NRZ) kabel MPO-12/UPC umumnya digunakan; periksa kompatibilitas dengan transceiver Anda.
Apa jarak link maksimum yang direkomendasikan untuk N050?
50 meter dengan dua panel patch dan total empat junction konektor.
Apakah kabel mendukung NVLink?
Ya, seri MFP7E10-Nxxx dirancang untuk mendukung protokol NVLink, InfiniBand, dan Ethernet, sesuai dengan pedoman interoperabilitas NVIDIA.
Langkah-langkah pencegahan penanganan
- Simpan tutup pelindung debu sampai pemasangan untuk mencegah kontaminasi
- Selalu bersihkan kabel dan transceiver konektor dengan pembersih kelas optik sebelum kawin
- Hindari membengkokkan kabel di bawah 30 mm minimum radius tikungan
- Jangan tarik pada konektor; gunakan pull-tab atau kabel jaket untuk mengurangi ketegangan
- Simpan di lingkungan kering dan bersih dalam suhu penyimpanan -40 °C sampai 85 °C
Daftar Pembeli
- Memverifikasi jenis konektor transceiver (MPO-12/APC perempuan)
- Konfirmasi panjang link - varian 50 m (MFP7E10-N050)
- Jenis serat pemeriksaan - OM4 multimode (untuk > 30 m)
- Memastikan polaritas - Crossover tipe B yang diperlukan untuk penyambungan langsung
- Evaluasi kabel routing dan radius bend clearance
- Konfirmasi kompatibilitas transceiver (OSFP/QSFP112)
