NVIDIA MMA4Z00-NS400 400G OSFP SR4 multimode transceiver 4-saluran 100G-PAM4
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MMA4Z00-NS400 |
| Dokumen: | MMA4Z00-NS400.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Kondisi: | BARU DAN ASLI | Tersedianya: | Saham |
|---|---|---|---|
| Teknologi: | Infiniband dan Ethernet | Kecepatan Maks: | 800GB/s |
| Panjang: | 50 juta | Kisaran Suhu: | 0°C hingga +70°C |
| Nama: | Transceiver Optik Emllanox MMA4Z00-NS400 400GB/s OSFP Single-Port 400GB/s Multimode SR4 50M Transcei | Kata-kata kunci: | Transceiver optik Mellanox |
| Menyoroti: | NVIDIA 400G OSFP SR4 transceiver,Transceiver optik multi-mode 4-kanal,Transceiver 100G-PAM4 OSFP |
||
Deskripsi Produk

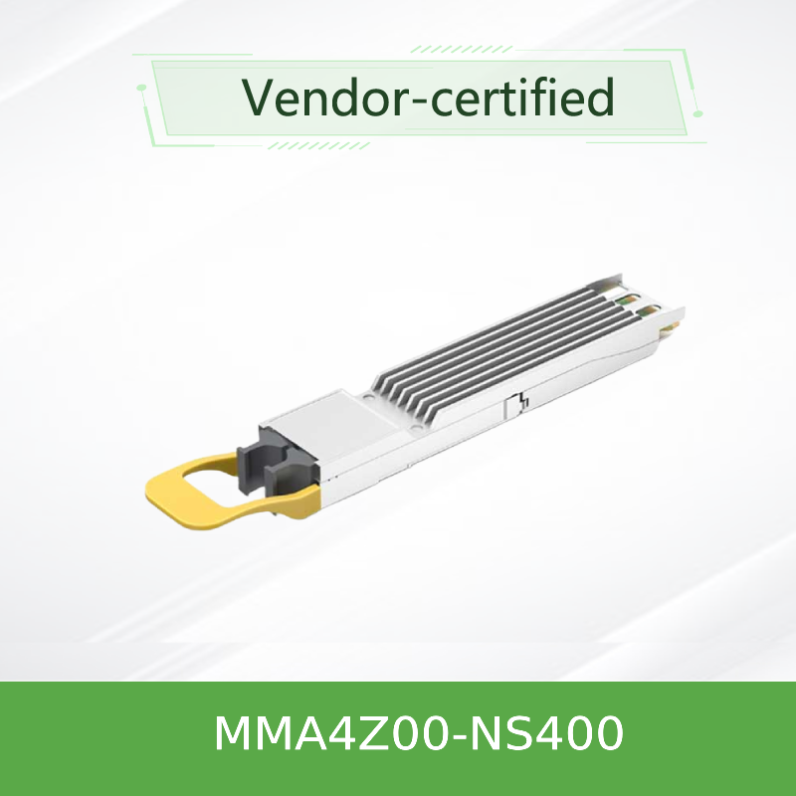

NVIDIA MMA4Z00-NS400 Transceiver Multimode OSFP 400G SR4
Modul Optik 4-Saluran 100G-PAM4 untuk InfiniBand NDR & 400GbE
Tinjauan Produk
NVIDIA MMA4Z00-NS400 adalah transceiver multimode OSFP SR4 port tunggal 400Gb/s yang dirancang untuk pusat data berkinerja tinggi. Perangkat ini memiliki modulasi 4 jalur 100G-PAM4, teknologi VCSEL 850nm, dan konektor optik MPO-12/APC. Dengan dukungan untuk mode 400G dan 200G otomatis (saat digunakan dengan kabel splitter), perangkat ini memberikan konektivitas yang fleksibel dan hemat daya untuk adaptor ConnectX-7 dan switch Quantum-2/Spectrum-4.
Fitur Utama
- Kecepatan data: 400Gb/s (4* 100G-PAM4) atau 200Gb/s (2* 100G-PAM4)
- Dukungan protokol: InfiniBand NDR, 400GbE
- Antarmuka optik: MPO-12/APC (konektor 4-saluran tunggal)
- Panjang gelombang: VCSEL 850nm
- Jangkauan: 50m OM4 / 30m OM3
- Konsumsi daya: Maks 8,5W (400G) / Maks 5,5W (200G)
- Hot-pluggable: Faktor bentuk OSFP, sesuai dengan OSFP MSA
- Manajemen: Sesuai dengan CMIS 4.0, antarmuka I²C
- Diagnostik digital: DDM untuk suhu, tegangan, bias, daya Tx/Rx
- Kepatuhan: RoHS, keamanan laser Kelas 1M
Teknologi & Desain
MMA4Z00-NS400 memanfaatkan teknologi optik canggih NVIDIA dengan susunan VCSEL 850nm dan penggandengan serat multimode berkecepatan tinggi. Desain 4-saluran menggunakan modulasi 100G-PAM4 per jalur, memberikan bandwidth agregat 400G melalui satu konektor MPO-12/APC. Transceiver mendukung ekualisasi input Tx adaptif, amplitudo output Rx yang dapat diprogram, dan penyesuaian pra-/pasca-kursor untuk integritas sinyal yang optimal. Pemantauan Diagnostik Digital (DDM) memberikan visibilitas waktu nyata ke dalam suhu, tegangan suplai, arus bias laser, dan tingkat daya optik. Modul ini juga mencakup generator/pemeriksa PRBS dan mode loopback untuk diagnostik sistem.

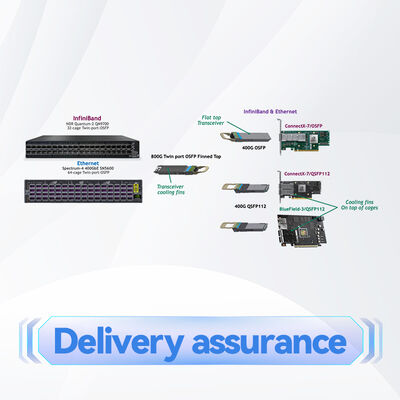

Penerapan Khas
- Mode 400G (kabel lurus): Hubungkan switch Quantum-2 atau Spectrum-4 ke adaptor OSFP ConnectX-7 pada 400Gb/s menggunakan kabel serat crossover lurus MFP7E10

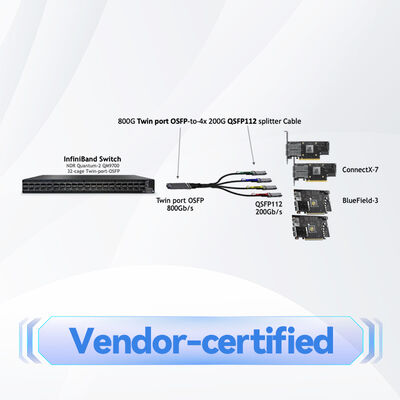

- Mode 200G (kabel splitter): Gunakan kabel splitter 1:2 MFP7E20 untuk menghubungkan satu transceiver OSFP 400G ke dua adaptor 200G ConnectX-7, secara otomatis mengurangi konsumsi daya
- Switch-ke-switch: Transceiver OSFP port ganda dengan kabel lurus mendukung tautan switch-ke-switch 800G
- Komputasi berkinerja tinggi: Jaringan InfiniBand NDR untuk pelatihan AI/ML dan kluster HPC
- Cloud perusahaan: Tautan agregasi 400GbE di pusat data skala besar
Kompatibilitas
Switch: NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G).
Adaptor / DPU: ConnectX-7 OSFP (untuk transceiver OSFP ini). DPU BlueField-3 menerima varian QSFP112 – modul OSFP ini tidak kompatibel dengan BlueField-3.
Kabel serat yang direkomendasikan: Kabel crossover Tipe-B NVIDIA MFP7E10 (lurus) dan MFP7E20 (splitter 1:2) dengan konektor MPO-12/APC.
Protokol: InfiniBand NDR dan 400GbE (terdeteksi otomatis berdasarkan host).
Transceiver OSFP port tunggal tidak untuk digunakan di switch. Kedua serat dalam transceiver port ganda harus bertipe sama – lurus atau splitter – dan tidak dapat dicampur.
Spesifikasi Teknis
| Parameter | Nilai |
|---|---|
| Tipe Produk | Transceiver Multimode OSFP 400G SR4 |
| Faktor Bentuk | OSFP (sesuai MSA), datar |
| Kecepatan Data | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| Konektor Optik | MPO-12/APC Tunggal (8 serat aktif: 4 TX + 4 RX) |
| Panjang Gelombang | VCSEL 850nm |
| Jangkauan (OM4) | Hingga 50m (dengan 2 panel patch) |
| Jangkauan (OM3) | Hingga 30m (dengan 2 panel patch) |
| Tegangan Suplai | 3,3V (3,135V – 3,465V) |
| Daya Maks (400G, 4-saluran) | Maks 8,5W (tipikal 8W) |
| Daya Maks (200G, 2-saluran) | Maks 5,5W (tipikal 5W) |
| Mode Daya Rendah | Maks 2W |
| Suhu Kasus Operasi | 0 °C hingga 70 °C (DDM hingga 75°C) |
| Suhu Penyimpanan | −40 °C hingga 85 °C |
| Kelembaban Relatif (Operasi) | 5% – 95% (non-kondensasi) |
| Antarmuka Manajemen | I²C (sesuai CMIS 4.0) |
| Diagnostik Digital | Suhu, Vcc, bias, daya Tx/Rx per jalur |
| Keamanan Laser | Kelas 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Pegangan Tarik | Tan (multimode) |
| Casing Konektor | Hijau (MPO-12/APC) |
| Nomor Model | MMA4Z00-NS400 |
Mode 200G (2-saluran) diaktifkan secara otomatis saat menggunakan kabel splitter 1:2 (seri MFP7E20). Konsumsi daya berkurang secara proporsional.
Panduan Pemilihan Produk
| Nomor Part Pemesanan | Deskripsi | Faktor Bentuk | Jangkauan |
|---|---|---|---|
| MMA4Z00-NS400 | Transceiver Multimode OSFP 400G SR4, MPO-12/APC, 850nm | OSFP | 50m OM4 |
| MMA4Z00-NS (port ganda) | Transceiver OSFP Port Ganda 800G 2*400G SR4 | OSFP | 50m OM4 |
| MMA1Z00-NS400 | QSFP112 SR4 400G (varian QSFP112) | QSFP112 | 50m OM4 |
Untuk kompatibilitas DPU BlueField-3, gunakan varian QSFP112 (MMA1Z00-NS400). Modul OSFP ini hanya untuk adaptor OSFP ConnectX-7.
Keunggulan Utama
- Mode kecepatan fleksibel: Operasi 200G/400G otomatis berdasarkan tipe kabel (lurus atau splitter)
- Efisiensi daya: Maks 5,5W dalam mode 200G – ideal untuk penerapan yang sensitif terhadap daya
- Desain OSFP ringkas: Casing datar terintegrasi dengan heatsink cage ConnectX-7
- Protokol agnostik: Mendeteksi otomatis InfiniBand NDR atau 400GbE, menyederhanakan inventaris
- Integritas sinyal superior: Poles APC meminimalkan pantulan balik untuk keandalan PAM4
- Diagnostik komprehensif: DDM waktu nyata dengan ambang batas peringatan/alarm
Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara mode 400G dan 200G?
J: Dalam mode 400G, semua 4 jalur aktif dengan kabel MFP7E10 lurus. Dalam mode 200G, transceiver secara otomatis mendeteksi kabel splitter 1:2 MFP7E20 dan hanya mengaktifkan 2 jalur, mengurangi konsumsi daya.
T: Apakah modul ini kompatibel dengan DPU BlueField-3?
J: Tidak. DPU BlueField-3 hanya menerima perangkat QSFP112. Untuk BlueField-3, gunakan varian QSFP112 MMA1Z00-NS400.
T: Bisakah saya mencampur kabel lurus dan splitter dalam transceiver port ganda?
J: Tidak. Kedua serat dalam transceiver OSFP port ganda harus bertipe sama – baik kabel lurus maupun kabel splitter.
T: Jenis kabel serat apa yang diperlukan?
J: Gunakan kabel crossover Tipe-B yang disediakan NVIDIA dengan konektor MPO-12/APC – MFP7E10 untuk 400G lurus atau MFP7E20 untuk splitter 200G.
T: Berapa jangkauan maksimum transceiver ini?
J: 50m melalui serat multimode OM4 (dengan dua sambungan panel patch) atau 30m melalui OM3.
T: Bisakah modul ini digunakan di switch Ethernet?
J: Transceiver OSFP port tunggal seperti MMA4Z00-NS400 tidak dimaksudkan untuk digunakan di switch. Perangkat ini dirancang untuk adaptor ConnectX-7/OSFP. Transceiver OSFP port ganda digunakan di switch Quantum-2 dan Spectrum-4.
Perhatian Penanganan
Peringatan Keamanan Laser: Paparan cahaya laser dapat menyebabkan kerusakan mata. Gunakan pelindung wajah saat menangani produk ini dan jauhkan cahaya laser dari mata dan wajah.
- Jaga agar penutup debu tetap terpasang pada konektor optik kapan pun kabel serat tidak terhubung
- Selalu bersihkan soket transceiver dan konektor kabel sebelum pemasangan – 80% masalah tautan terkait dengan konektor optik yang kotor
- Amati tindakan pencegahan ESD standar selama pemasangan dan penanganan
- Jangan mengoleskan cairan ke konektor optik; gunakan alat dan metode pembersihan yang disetujui
- Gunakan hanya kabel serat yang disediakan atau disertifikasi NVIDIA (seri MFP7E10/MFP7E20)
- Pastikan modul terpasang sepenuhnya dan terkunci untuk mencegah masalah termal dan konektivitas
Matriks Kompatibilitas
| Tipe Perangkat | Platform yang Didukung |
|---|---|
| Switch InfiniBand | NVIDIA Quantum-2 (dengan transceiver OSFP port ganda) |
| Switch Ethernet | NVIDIA Spectrum-4 (dengan transceiver OSFP port ganda) |
| Adaptor | ConnectX-7 / OSFP (modul ini) |
| DPU | Tidak kompatibel dengan BlueField-3 (gunakan varian QSFP112) |
| Kabel yang Direkomendasikan | MFP7E10 (lurus), MFP7E20 (splitter) – keduanya crossover Tipe-B |
Daftar Periksa Pembeli
- Konfirmasikan adaptor Anda mendukung OSFP (ConnectX-7/OSFP)
- Verifikasi kecepatan yang diperlukan: 400G (kabel lurus) atau 200G (kabel splitter)
- Pilih kabel serat yang sesuai: MFP7E10 (lurus) atau MFP7E20 (splitter)
- Pastikan jaringan serat adalah multimode OM3 atau OM4 dengan konektor MPO-12/APC
- Verifikasi sisi switch menggunakan transceiver OSFP port ganda yang kompatibel
- Periksa anggaran daya dan pendinginan untuk modul OSFP
Produk Terkait
- MMA4Z00-NS – Transceiver OSFP Port Ganda 800G 2*400G SR4 (sisi switch)
- MMA1Z00-NS400 – QSFP112 SR4 400G (kompatibel dengan BlueField-3)
- MFP7E10-Nxxx – Kabel serat crossover lurus 4-saluran
- MFP7E20-Nxxx – Kabel serat crossover splitter 1:2
- Kartu adaptor ConnectX-7 / OSFP
