800G OSFP SR8 Transceiver untuk Quantum-2 & Spektrum-4 Switch MMA4Z00-NS 50m
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | Transceiver Optik Mellanox MMA4Z00-NS |
| Dokumen: | MMA4Z00-NS.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Kondisi: | BARU DAN ASLI | Tersedianya: | Saham |
|---|---|---|---|
| Teknologi: | Infiniband dan Ethernet | Kecepatan Maks: | 800GB/s |
| Panjang: | 50 juta | Kisaran Suhu: | 0°C hingga +70°C |
| Menyoroti: | Transceiver Osfp Sr8 800g,Transceiver Nvidia Quantum-2,OSFP transceiver dengan jangkauan 50m |
||
Deskripsi Produk

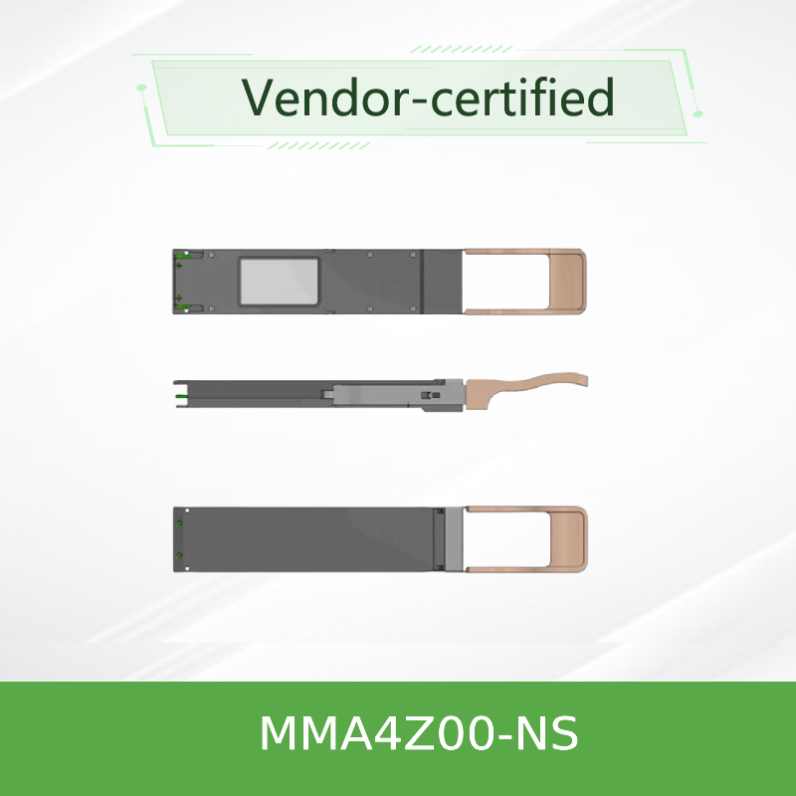

NVIDIA MMA4Z00-NS 800G OSFP Twin-Port SR8 Multimode Transceiver
Modul Optik 8-Saluran 100G-PAM4 2x400Gb/s untuk Switch Quantum-2 & Spectrum-4
Ikhtisar Produk
NVIDIA MMA4Z00-NS adalah transceiver paralel multimode OSFP Twin-port 800Gb/s yang mengintegrasikan dua mesin transceiver 400Gb/s independen ke dalam satu faktor bentuk OSFP. Perangkat ini menggunakan dua konektor optik MPO-12/APC 4-saluran, masing-masing mendukung 400Gb/s melalui modulasi 100G-PAM4. Desain inovatif ini memungkinkan 64 port 400Gb/s dalam switch Quantum-2 32-cage, memberikan kepadatan switching yang belum pernah terjadi sebelumnya. Firmware transceiver secara otomatis mendukung protokol InfiniBand NDR dan 400GbE berdasarkan switch host. Tersedia dalam varian finned-top (switch berpendingin udara) dan flat-top (DGX H100 / berpendingin cairan).
Fitur Utama
- Kecepatan data: 800Gb/s (2x 400Gb/s) - 8x jalur 100G-PAM4
- Dukungan protokol: InfiniBand NDR, 400GbE (terdeteksi otomatis)
- Antarmuka optik: Dua konektor MPO-12/APC (masing-masing 4 saluran)
- Panjang gelombang: VCSEL 850nm
- Jangkauan: 50m OM4 / 30m OM3
- Konsumsi daya: Maks 17W (tipikal 15W) / tidur daya rendah 2W
- Dapat dipasang saat panas: Faktor bentuk OSFP, sesuai dengan OSFP MSA
- Manajemen: Sesuai CMIS 4.0, antarmuka I²C
- Diagnostik digital: DDM untuk suhu, tegangan, bias, daya Tx/Rx
- Kepatuhan: RoHS, keamanan laser Kelas 1M
Teknologi & Desain
MMA4Z00-NS adalah inovasi utama NVIDIA yang memungkinkan dua mesin transceiver 400G independen dalam satu shell OSFP. Hal ini dicapai melalui susunan konektor vertikal yang dipatenkan yang mengakomodasi dua konektor optik MPO-12/APC dalam faktor bentuk OSFP. Setiap mesin mendukung 4 jalur modulasi 100G-PAM4 menggunakan teknologi VCSEL 850nm. Varian finned-top memberikan pendinginan yang ditingkatkan untuk switch berpendingin udara, sementara varian flat-top dirancang untuk sistem DGX H100 Cedar-7 dan lingkungan berpendingin cairan. Transceiver mendukung ekualisasi Tx adaptif, amplitudo output Rx yang dapat diprogram, dan diagnostik digital yang komprehensif dengan generator/pemeriksa PRBS dan mode loopback.

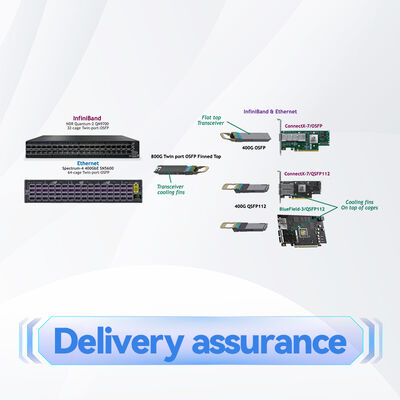

Penerapan Khas
- Switch-ke-switch (800G): Hubungkan dua switch Quantum-2 atau Spectrum-4 pada 800Gb/s menggunakan dua kabel serat MFP7E10 lurus.
- Switch-ke-dua adapter 400G: Hubungkan ke dua adapter ConnectX-7/OSFP atau BlueField-3/QSPP112 pada masing-masing 400G menggunakan kabel lurus.

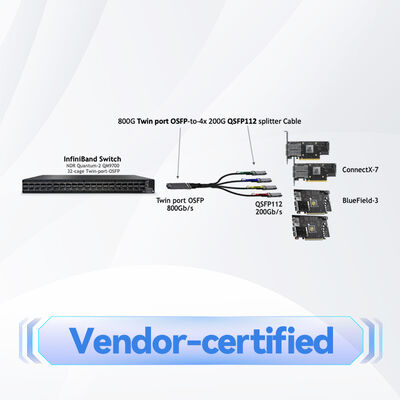

- Switch-ke-empat adapter 200G: Gunakan kabel splitter MFP7E20 1:2 untuk menghubungkan ke empat adapter 200G, dengan pengurangan daya otomatis pada transceiver 400G.
- Integrasi DGX H100: Varian flat-top menghubungkan sistem GPU Cedar-7 ke switch Quantum-2 atau Spectrum-4.
- Switch-ke-switch (2 x400G): Arahkan dua serat ke switch yang berbeda untuk tautan ganda 400G.
Kompatibilitas
Switch: NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G) - keduanya memerlukan shell OSFP finned-top untuk operasi berpendingin udara.
Adapter / DPU: ConnectX-7/OSFP, ConnectX-7/QSFP112, BlueField-3/QSFP112. Transceiver OSFP port tunggal (MMA4Z00-NS400) tidak untuk digunakan pada switch.
Kabel serat yang direkomendasikan: MFP7E10 (lurus, 4 saluran ke 4 saluran) dan MFP7E20 (splitter 1:2, 4 saluran ke 2x2 saluran) - keduanya crossover Tipe-B dengan MPO-12/APC.
Aturan penting: Kedua serat dalam transceiver twin-port harus bertipe sama (keduanya lurus atau keduanya splitter) - tidak boleh dicampur.
Protokol: Otomatis mendeteksi InfiniBand NDR atau 400GbE berdasarkan protokol switch.
Spesifikasi
| Parameter | Nilai |
|---|---|
| Tipe Produk | Transceiver Multimode OSFP SR8 Twin-port 800G |
| Faktor Bentuk | OSFP (varian finned-top atau flat-top) |
| Kecepatan Data | 800Gb/s (2x 400Gb/s) - 8x 100G-PAM4 |
| Konektor Optik | Dua MPO-12/APC (masing-masing 4 saluran) |
| Serat Aktif per Port | 8 (4 TX + 4 RX) per konektor MPO |
| Panjang Gelombang | VCSEL 850nm |
| Jangkauan (OM4) | Hingga 50m (dengan 2 panel patch) |
| Jangkauan (OM3) | Hingga 30m (dengan 2 panel patch) |
| Tegangan Suplai | 3.3V (3.135V - 3.465V) |
| Daya Maks (aktif) | Maks 17W (tipikal 15W) |
| Mode Daya Rendah | Maks 2W |
| Suhu Kas Operasi | 0 °C hingga 70 °C |
| Suhu Penyimpanan | −40 °C hingga 85 °C |
| Antarmuka Manajemen | I²C (sesuai CMIS 4.0) |
| Diagnostik Digital | Suhu, Vcc, bias, daya Tx/Rx per jalur |
| Keamanan Laser | Kelas 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Nomor Model | MMA4Z00-NS |
Varian finned-top untuk switch Quantum-2/Spectrum-4 berpendingin udara. Varian flat-top (MMA4Z00-NS-FLT) untuk DGX H100 Cedar-7 dan sistem berpendingin cairan.
Panduan Pemilihan
| Nomor Part Pemesanan | Deskripsi | Faktor Bentuk | Atas |
|---|---|---|---|
| MMA4Z00-NS | 800G OSFP SR8, 2 x400G, multimode, MPO-12/APC, 850nm, 50m | OSFP | Sirip |
| MMA4Z00-NS-FLT | 800G OSFP SR8, 2x400G, multimode, MPO-12/APC, 850nm, 50m | OSFP | Datar |
| MMA4Z00-NS400 | 400G OSFP SR4, port tunggal (untuk adapter ConnectX-7/OSFP) | OSFP | Datar |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (untuk ConnectX-7/QSFP112 & BlueField-3) | QSFP112 | -- |
MMA4Z00-NS (sirip) diperlukan untuk switch Quantum-2 dan Spectrum-4 berpendingin udara. Varian flat-top untuk DGX H100 dan sistem berpendingin cairan.
Keunggulan
- Kepadatan tak tertandingi: 64 port 400Gb/s dalam switch Quantum-2 32-cage - kepadatan 2x dibandingkan desain konvensional.
- Penerapan fleksibel: Mendukung switch-ke-switch (800G), switch-ke-adapter (2x400G), dan switch-ke-4 adapter (4x200G) dengan kabel splitter.
- Agnostik protokol: Otomatis mendeteksi InfiniBand atau Ethernet, menyederhanakan inventaris dan logistik.
- Efisiensi daya: Mode tidur daya rendah 2W dan pengurangan daya 200G otomatis di sisi transceiver.
- Kabel serbaguna: Mendukung kabel lurus atau splitter dengan pilihan panjang independen (kedua kabel harus bertipe sama).
- Keandalan terbukti: Validasi sistem end-to-end NVIDIA menjamin kinerja optimal.
Layanan & Dukungan
Sebagai mitra resmi NVIDIA, Hong Kong Starsurge Group menyediakan:
- Konsultasi pra-penjualan teknis untuk desain interkoneksi optik 800G/400G.
- Logistik global dengan pelacakan waktu nyata dan dukungan bea cukai.
- Cakupan garansi perangkat keras NVIDIA standar.
- Saran firmware/kompatibilitas untuk platform Quantum-2 dan Spectrum-4.
- Dukungan multibahasa (Inggris, Mandarin, Kanton) melalui email atau telepon.
Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara varian finned-top dan flat-top?
J: Finned-top (MMA4Z00-NS) untuk switch Quantum-2 dan Spectrum-4 berpendingin udara dengan aliran udara berkurang. Flat-top (MMA4Z00-NS-FLT) untuk sistem DGX H100 Cedar-7 dan lingkungan berpendingin cairan.
T: Bisakah saya menggunakan kabel lurus dan splitter bersamaan dalam satu transceiver?
J: Tidak. Kedua port serat dalam transceiver OSFP twin-port harus menggunakan tipe kabel yang sama - baik lurus (MFP7E10) atau splitter (MFP7E20).
T: Berapa jangkauan maksimum transceiver ini?
J: 50m pada serat multimode OM4 (dengan dua sambungan panel patch) atau 30m pada OM3.
T: Bisakah modul ini digunakan di adapter ConnectX-7?
J: Tidak. Ini adalah transceiver switch twin-port. Untuk adapter ConnectX-7, gunakan transceiver OSFP port tunggal (MMA4Z00-NS400) atau QSFP112 (MMA1Z00-NS400).
Tindakan Pencegahan Penanganan
Peringatan Keamanan Laser: Paparan cahaya laser dapat menyebabkan kerusakan mata. Gunakan pelindung wajah saat menangani produk ini dan jauhkan cahaya laser dari mata dan wajah.
- Jaga agar penutup debu tetap terpasang pada kedua konektor optik kapan pun kabel serat tidak terhubung.
- Selalu bersihkan kedua soket transceiver dan konektor kabel sebelum pemasangan - 80% masalah tautan terkait dengan konektor optik yang kotor.
- Patuhi tindakan pencegahan ESD standar selama pemasangan dan penanganan.
- Jangan mengoleskan cairan ke konektor optik; gunakan alat dan metode pembersihan yang disetujui.
- Gunakan hanya kabel serat yang disediakan atau dikualifikasikan oleh NVIDIA (seri MFP7E10/MFP7E20).
- Kedua kabel harus memiliki panjang yang kira-kira sama untuk menghindari ketidakcocokan latensi (4.5ns/m).
- Pastikan modul terpasang sepenuhnya dan terkunci untuk mencegah masalah termal dan konektivitas.
Tentang Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang didorong oleh teknologi. Sejak 2008, kami telah melayani pelanggan di seluruh dunia dengan peralatan jaringan termasuk switch, NIC, titik akses nirkabel, pengontrol, kabel, dan modul optik. Tim penjualan dan teknis kami yang berpengalaman mendukung berbagai industri seperti pemerintah, kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Kami memberikan solusi yang disesuaikan, logistik global, dan dukungan multibahasa - semuanya dibangun di atas komitmen mengutamakan pelanggan terhadap keandalan, kinerja, dan skalabilitas.
Fakta Penting
| Nomor bagian: | MMA4Z00-NS |
| Faktor bentuk: | OSFP (finned-top) |
| Kecepatan data: | 800G (2x400G) |
| Konektor: | 2x MPO-12/APC |
| Jangkauan: | 50m OM4 / 30m OM3 |
| Panjang gelombang: | VCSEL 850nm |
| Daya: | Maks 17W / tidur 2W |
| Aplikasi: | Quantum-2, Spectrum-4 |
Daftar Periksa Pembeli
- Konfirmasikan switch Anda mendukung transceiver OSFP twin-port (Quantum-2 atau Spectrum-4).
- Pilih varian atas yang benar: finned-top untuk switch berpendingin udara, flat-top untuk DGX/berpendingin cairan.
- Pilih tipe kabel: lurus (MFP7E10) untuk 400G per port atau splitter (MFP7E20) untuk 200G per port.
- Pastikan kedua kabel bertipe sama (keduanya lurus atau keduanya splitter).
- Verifikasi bahwa jaringan serat adalah OM3 atau OM4 dengan konektor MPO-12/APC.
- Periksa persyaratan suhu ambien switch (maks 35°C dengan semua kipas, 30°C dengan kegagalan kipas).
- Konfirmasikan protokol: InfiniBand NDR atau 400GbE (terdeteksi otomatis).
