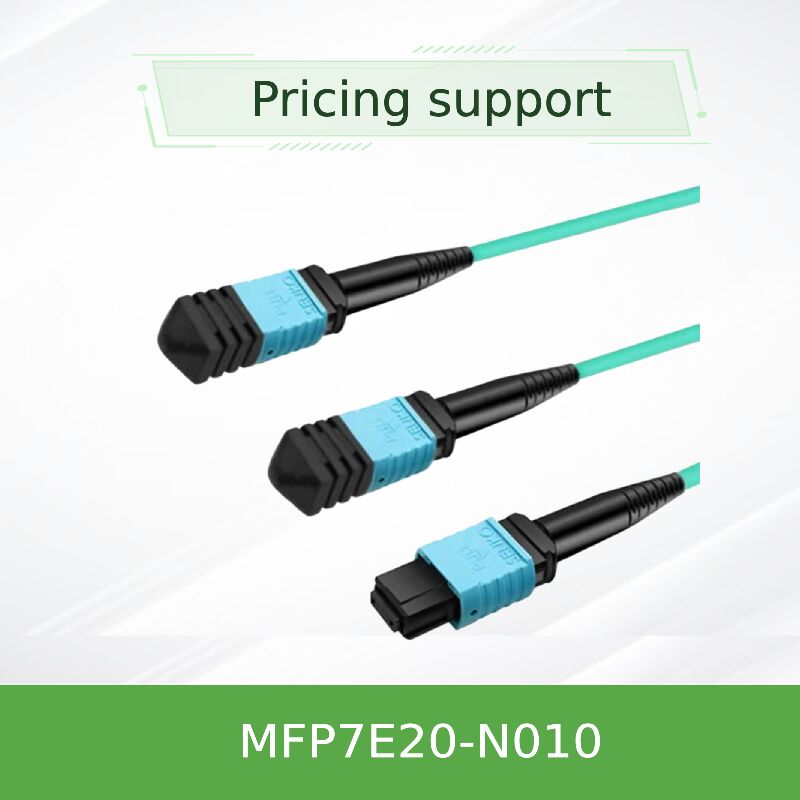

Kabel Splitter Serat Pasif NVIDIA MFP7E20-N010 10m | MPO-12/APC ke 2xMPO-12/APC untuk InfiniBand 400G/800G
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFP7E20-N010 |
| Dokumen: | MFP7E20-Nxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model TIDAK.: | MFP7E20-N010 | Bentuk Bahan: | Kawat Bulat |
|---|---|---|---|
| Kekuatan tarik yang diizinkan: | 1000n <10000n | Sertifikasi: | RoHS, CE, ISO9001, VDE, CCC |
| Bahan Sarung: | PVC | Panjang: | 10m |
| Kecepatan Data: | 400GB/s | Asal: | India / Israel / Cina |
| Menyoroti: | Kabel splitter serat pasif NVIDIA 10m,Kabel InfiniBand MPO-12 APC 400G,Splitter NVIDIA MPO-12 dengan garansi |
||
Deskripsi Produk
NVIDIA MFP7E20-N010 10m kabel pemisah optik
MPO-12/APC ke Dual MPO-12/APC. 8-Fiber Multimode untuk 400G/800G InfiniBand & Ethernet
NVIDIA MFP7E20-N010 adalah kabel splitter serat pasif yang dirancang untuk lingkungan pusat data dengan kepadatan tinggi 400Gb / s dan 800Gb / s.Ini memungkinkan konektivitas mulus dari transceiver OSFP twin-port ke transceiver OSFP atau QSFP112 dual 400Gb / s, mendukung aplikasi NDR InfiniBand dan 400GbE dengan jangkauan 10 meter.
Fakta-Fakta Kunci dalam Sekilas
| Nomor produk | MFP7E20-N010 |
| Panjang Kabel | 10 meter (32,8 kaki) |
| Jenis konektor | 1x MPO-12/APC (wanita) sampai 2x MPO-12/APC (wanita) |
| Jenis Serat | 8-fiber Multimode 50/125μm (OM3 untuk ≤30m, OM4 untuk >30m) |
| Aplikasi | Pembagian OSFP twin-port (800G) ke OSFP/QSFP112 dual 400G |
| Peringkat Jaket | LSZH (Low Smoke Zero Halogen) / OFNR, Aqua |
Ringkasan Produk
NVIDIA MFP7E20-N010 adalah bagian dari seri MFP7E20 keluarga kabel splitter optik pasif, khusus dirancang untuk generasi berikutnya InfiniBand NDR dan jaringan Ethernet 400G.Kabel 10 meter ini memiliki 12 konfigurasi kipas, mengubah satu konektor MPO-12/APC menjadi dua konektor MPO-12/APC,memungkinkan transceiver OSFP twin-port (800Gb/s) untuk terhubung ke dua transceiver 400Gb/s terpisah (OSFP atau QSFP112) dalam adaptor ConnectX-7 atau BlueField-3 DPU.
Menggunakan 8 serat aktif (4 mengirimkan, 4 menerima) dengan kabel crossover Tipe-B, kabel memastikan pemetaan jalur yang tepat (Pin 1 → Pin 12) untuk integritas sinyal yang optimal.Pola kontak fisik (APC) sudut (sudut 8 derajat) meminimalkan pantulan optik, penting untuk skema modulasi PAM4 kecepatan tinggi yang digunakan dalam transmisi 200G per jalur.
Fitur Utama
- 12 Desain Fan-Out Splitter:Mengkonversi satu OSFP twin-port (800G) menjadi dua tautan 400G independen.
- Konektor MPO-12/APC:Polasi sudut (8 °) mengurangi pantulan untuk kualitas sinyal yang superior dalam tautan optik berkecepatan tinggi.
- Jenis B Crossover Wiring:Memastikan keselarasan jalur yang benar (Pin 1 ke Pin 12) per transceiver optical lane assignment.
- Serat Aktif:4 serat untuk mengirimkan, 4 untuk menerima; 4 serat tidak aktif bertindak sebagai anggota kekuatan.
- Konstruksi Bertahan Lama:Jaket LSZH bulat yang fleksibel dengan penguncian push-pull untuk pemasangan dan pelepasan yang mudah.
- Kepatuhan Industri:Memenuhi standar IEC 61754-7, GR-1435, dan Telcordia untuk keandalan.
- Protokol Agnostik:Mendukung protokol InfiniBand NDR/HDR, Ethernet 400GbE, dan NVLink.
Teknologi Optik & Integritas Sinyal
MFP7E20-N010 menggunakan konektor MPO-12/APC dengan permukaan ujung bersudut 8 derajat.mencegah distorsi sinyal yang disebabkan oleh cahaya yang dipantulkan kembali masuk ke sumber laserHal ini sangat penting untuk modulasi PAM4 yang digunakan dalam transmisi 200G per jalur, di mana rasio sinyal ke kebisingan sangat penting.
Skema crossover tipe B memastikan bahwa serat pemancar dari jalur 1 di sisi switch sejajar dengan fotodetektor penerima di jalur 12 di sisi adaptor,menjaga pemetaan saluran optik yang tepat di seluruh link.
Kerugian Penempatan:≤ 0,35 + 0,0004 x L (dB) dimana L = panjang dalam meter, memastikan kinerja yang dapat diprediksi pada jarak 10m.
Penempatan Tipikal
- Sambungan daun-tulang belakang:Menghubungkan switch NVIDIA Quantum-2 (dengan OSFP twin-port) ke node komputasi dengan adaptor ConnectX-7.
- Kelompok Pelatihan AI:Menghubungkan port switch 800G ke dual 400G GPU server interface.
- Sistem penyimpanan:Menghubungkan penyimpanan berkinerja tinggi dengan BlueField-3 DPU.
- Pusat Data di atas rak:Pembagian dari high-density core switch ke beberapa ToR switch atau server.
- Lingkungan multi-protokol:Bahan campuran InfiniBand dan Ethernet menggunakan transceiver yang kompatibel.
Kompatibilitas & Transceiver Pairing
MFP7E20-N010 dirancang untuk bekerja dengan portofolio NVIDIA dari transceiver optik berkecepatan tinggi:
| Akhir | Transceiver Kompatibel | Aplikasi |
|---|---|---|
| MPO-12/APC Tunggal Akhir | MMA4Z00-NS (OSFP DR8 twin-port) | Sisi saklar (800G) |
| Dual MPO-12/APC Ends | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | Sisi adaptor (400G masing-masing) |
Catatan: Kedua port pada transceiver OSFP twin-port harus menggunakan jenis kabel yang sama (kedua splitter atau kedua lurus).
Matriks Kompatibilitas
| Platform | Kompatibilitas |
|---|---|
| NVIDIA Quantum-2 QM9700/QM9790 Seri | ✓ Ya (dengan transceiver OSFP dual-port) |
| Adaptor NVIDIA ConnectX-7 | ✓ Ya (dengan kandang OSFP atau QSFP112) |
| NVIDIA BlueField-3 DPU | ✓ Ya (dengan transceiver yang sesuai) |
| Switch 400G dari pihak ketiga | ✓ Saat menggunakan transceiver 400G OSFP/QSFP112 yang kompatibel |
Spesifikasi Teknis
| Kategori | Rincian |
|---|---|
| Nomor Bagian | MFP7E20-N010 |
| Deskripsi | Kabel serat pasif NVIDIA, MMF, MPO-12/APC hingga 2x MPO-12/APC, 10m |
| Jenis konektor | MPO-12/APC betina (kedua ujung), cangkang hijau |
| Jumlah Serat | 8 serat aktif (4 Tx, 4 Rx) + 4 anggota kekuatan tidak aktif |
| Jenis Serat | Multimode 50/125μm (OM3 untuk ≤30m, OM4 untuk >30m) |
| Panjang Kabel | 10 meter (toleransi: +0,1/-0m) |
| Diameter Kabel | 3.0 ± 0,2 mm |
| Radius Lipat Minimal | 30 mm (di mana saja pada kabel) |
| Bahan Jaket | LSZH (low smoke zero halogen), OFNR, warna Aqua |
| Kerugian Penempatan (IL) | ≤ 0,35 + 0,0004 x L dB (L = panjang dalam meter) |
| Kembali kerugian (RL) | ≥ 35 dB |
| Topologi kabel | Palang (tipe B) |
| Suhu operasi | 0°C sampai 70°C |
| Suhu penyimpanan | -40°C sampai 85°C |
| Kelembaban (Operasi) | 10% sampai 85% RH (non-kondensasi) |
| Kepatuhan Peraturan | IEC 61754-7, GR-1435, RoHS, CB, cTUVus, CE |
| Kelas Keamanan Laser | Kelas I (IEC 60825-1, 21 CFR 1040) |
| Kepatuhan EMC | CE, FCC Kelas A, ICES, RCM, VCCI |
Panduan Pemilihan: Pilihan panjang seri MFP7E20
| Nomor Bagian | Panjang | Kasus Penggunaan Biasa |
|---|---|---|
| MFP7E20-N003 | 3m | Sambungan dengan rak yang sama |
| MFP7E20-N005 | 5m | Sambungan rak yang berdekatan |
| MFP7E20-N007 | 7m | Dalam koneksi baris |
| MFP7E20-N010 | 10m | Silang baris / ujung baris |
| MFP7E20-N015 | 15m | Sambungan lintas lorong |
| MFP7E20-N020 | 20m | Beberapa rak terpisah |
| MFP7E20-N030 | 30m | Rack ujung baris ke server |
| MFP7E20-N050 | 50m | Di seluruh pusat data (dengan OM4) |
Keuntungan dari MFP7E20-N010
- Jangkauan 10m dioptimalkan:Ideal untuk jarak rack-to-rack yang khas di pusat data modern.
- Kinerja yang memenuhi syarat NVIDIA:Diuji di pabrik untuk memastikan keandalan dan kepatuhan dengan spesifikasi NDR InfiniBand.
- Desain yang hemat ruang:Jaket bulat 3mm yang fleksibel dengan tab push-pull menyederhanakan manajemen dan pemasangan kabel.
- Masa Depan:Mendukung modulasi PAM4 200G per serat, siap untuk penyebaran 1.6T generasi berikutnya.
- Memenuhi Keamanan:Jaket LSZH mengurangi emisi beracun jika terjadi kebakaran, ideal untuk ruang pusat data tertutup.
Layanan & Dukungan oleh Hong Kong Starsurge
Sebagai penyedia infrastruktur jaringan yang berpengalaman sejak 2008, Starsurge memastikan kebutuhan kabel Anda didukung sepenuhnya:
- Kabel optik NVIDIA asli dengan pelacakan penuh.
- Panduan teknis pra-penjualan tentang panjang kabel dan pencocokan transceiver.
- Pengiriman global dengan kemasan yang aman.
- Dukungan purna jual dan bantuan garansi.
- Diskon pesanan massal dan permintaan panjang khusus disambut.
Daftar Pembeli
- Memverifikasi kompatibilitas transceiver (twin-port OSFP di sisi switch, 400G OSFP/QSFP112 di sisi adaptor).
- Konfirmasi persyaratan panjang kabel: 10m cocok dengan sebagian besar jarak dalam baris.
- Pastikan konektor MPO-12/APC digunakan (shell hijau) - tidak kompatibel dengan UPC (shell biru).
- Rencana untuk alat pembersih yang tepat dan pengelolaan penutup debu selama pemasangan.
- Periksa lingkungan operasi: 0°C sampai 70°C, kelembaban 10-85% non-kondensasi.
Penanganan dan Pemasangan
- Simpan tutup debusampai segera sebelum dimasukkan untuk mencegah kontaminasi konektor.
- Selalu bersihkedua konektor kabel dan wadah transceiver menggunakan pembersih optik yang sesuai sebelum kawin.
- Hindari tikungan yang ketatUntuk mencegah kerusakan serat dan hilangnya sinyal.
- Keamanan ESDSementara kabel itu sendiri pasif, ia terhubung ke transceiver yang sensitif ESD; gunakan stasiun kerja yang tertanam.
- Jangan mencampur konektor APC dan UPC perbedaan sudut 8° mencegah kawin yang tepat dan dapat merusak konektor.
- Jauhkan dari cairandan debu yang berlebihan.
Pertanyaan yang Sering Diajukan
A: Seri MFP7E20 adalah kabel splitter 1:2 yang dirancang khusus untuk transceiver OSFP twin-port.memungkinkan port switch 800G untuk terhubung ke dua perangkat 400GKabel batang standar akan memiliki konektivitas satu-ke-satu.
A: Ya, kabel ini tidak memiliki protokol. Ketika digunakan dengan transceiver yang tepat, ia mendukung 200G (menggunakan 2 serat per arah) dan kompatibel ke belakang dengan kecepatan yang lebih rendah,asalkan transceiver menggunakan antarmuka MPO-12/APC.
A: Ya, 10m biasanya cukup untuk koneksi dalam baris yang sama atau antara baris yang berdekatan, memperhitungkan manajemen kabel vertikal dan perutean baki udara.
A: NVIDIA memberikan garansi terbatas 1 tahun. Starsurge menawarkan dukungan tambahan untuk klaim garansi dan penggantian.
A: Ujung kabel diberi label "1" dan "2" pada ekor splitter untuk identifikasi.tidak ada orientasi khusus diperlukan di luar pencocokan konektor untuk transceiver.
