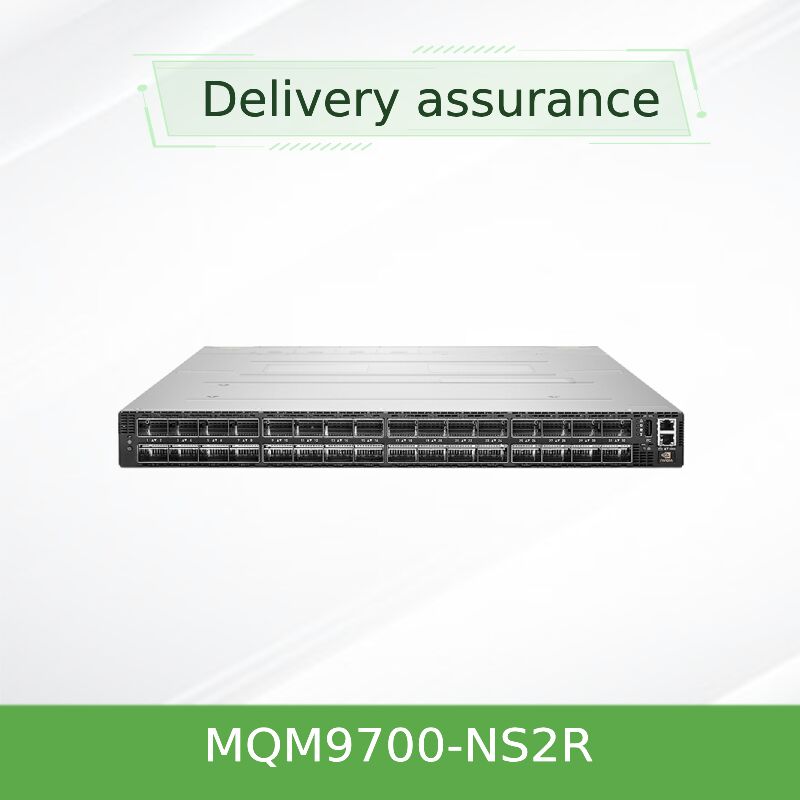

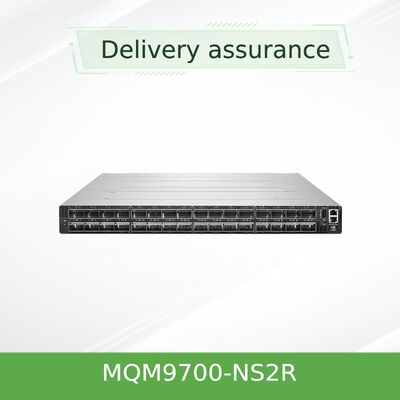

Saklar Terkelola InfiniBand NVIDIA Quantum-2 QM9700-NS2R 64-Port 400G
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Dokumen: | MQM9700 series.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model TIDAK.: | MQM9700-NS2R (920-9B210-00RN-0M2) | tingkat transmisi: | 400G |
|---|---|---|---|
| Pelabuhan: | 64 | Teknologi: | Infiniband |
| Kecepatan Maks: | Ndr | Paket Transportasi: | Sedang mengemas |
| Menyoroti: | Saklar InfiniBand 400G NVIDIA Quantum-2,Saklar terkelola InfiniBand 64-port,Saklar jaringan Mellanox Quantum-2 |
||
Deskripsi Produk
NDR terdepan di industri 400Gb/s per port 51.2 Tb/s total throughput SHARPv3 dalam komputasi jaringan latensi ultra rendah untuk kain AI & HPC
NVIDIA Quantum-2 QM9700-NS2R adalah switch InfiniBand 1U yang dikelola sepenuhnya yang memberikan 64 port tanpa bandwidth 400Gb/s (NDR).penelitian ilmiah, dan cluster komputasi berkinerja tinggi (HPC), memungkinkan skalabilitas besar dengan 51.2 Tb / s agregat throughput bidirectional dan lebih dari 66,5 miliar paket per detik.routing adaptif, dan RDMA, QM9700-NS2R mempercepat pergerakan data dan komputasi dalam jaringan untuk beban kerja yang paling menuntut.
- Switch Radix:64 port 400G yang tidak memblokir (32 konektor OSFP)
- Kekuatan:51.2 Tb/s agregat dua arah
- Tingkat paket:>66,5 miliar paket per detik (BPPS)
- SHARPv3:32x peningkatan percepatan AI dibandingkan generasi sebelumnya
- Aliran udara:Aliran udara terbalik konektor-ke-kekuatan (C2P), ideal untuk penahanan lorong panas
- Manajemen:Manajer subnet on-board hingga 2.000 node, MLNX-OS, CLI, WebUI, SNMP, JSON API
- Daya & pendinginan:1+1 redundant hot-swap PSU, unit kipas yang bisa ditukar panas, opsi front-to-rear atau rear-to-front (konfigurasi C2P)
Dibangun pada platform NVIDIA Quantum-2, seri QM9700 mendefinisikan kembali kepadatan dan efisiensi switching pusat data.C2P airflow) mengintegrasikan 64 port 400Gb/s InfiniBand dalam sasis 1U yang kompak. Ini mendukung teknologi port-split untuk memberikan hingga 128 port 200Gb / s, menawarkan topologi fleksibel seperti Fat Tree, DragonFly +, SlimFly, dan Torus multi-dimensi.Kompatibilitas ke belakang dengan generasi InfiniBand sebelumnya memastikan integrasi yang mulus ke dalam infrastruktur yang adaDengan telemetri canggih, kontrol kemacetan, dan kemampuan jaringan penyembuhan diri, switch ini memaksimalkan throughput aplikasi sambil menyederhanakan operasi.

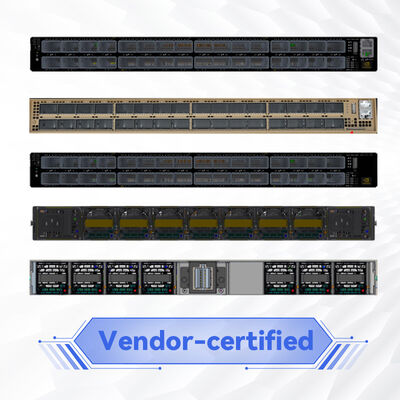

32 kandang OSFP yang mendukung 400G NDR atau 128x200G melalui kabel splitter, memberikan switch InfiniBand top-of-rack terpadat dalam faktor bentuk 1U.

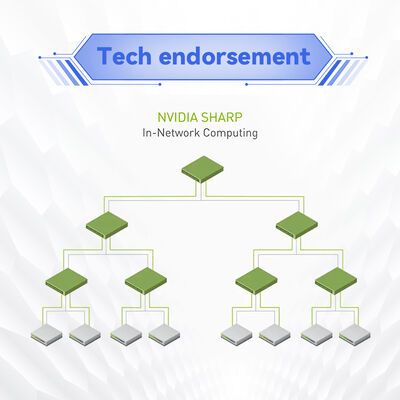

Generasi ketiga NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol mempercepat operasi kolektif AI hingga 32X, mengurangi pergerakan data dan latensi.
Remote Direct Memory Access (RDMA) dan routing adaptif menghilangkan kemacetan, sementara pemetaan jalur virtual yang ditingkatkan dan kontrol kemacetan mempertahankan kinerja yang konsisten.
Failover otomatis, retransmisi tingkat link, dan kemampuan pemantauan canggih memastikan operasi yang tidak mengganggu untuk beban kerja yang kritis.
Manajer subnet on-board mendukung hingga 2000 node out-of-the-box; manajemen sasis penuh melalui CLI, WebUI, SNMP, dan JSON / REST API.
Dioptimalkan untuk desain cluster yang dapat diskalakan dan hemat biaya; radix kepadatan ganda mengurangi lapisan jaringan dan menurunkan total biaya kepemilikan.
Platform Quantum-2 mengintegrasikan teknologi 400G SerDes terbaru NVIDIA, memberikan kapasitas switching 51.2 Tb / s. Inovasi utama meliputiSHARPv3komputasi dalam jaringan, yang memuat operasi kolektif dari node komputasi, secara drastis meningkatkan efisiensi pelatihan AI.Remote Direct Memory Access (RDMA)Adaptive routing secara dinamis mendistribusikan lalu lintas melalui beberapa jalur untuk menghindari hotspot,sementara peningkatan kualitas layanan (QoS) dan pemetaan jalur virtual (VL) menjamin bandwidth untuk aplikasi kritisQM9700-NS2R juga menggabungkan telemetri canggih untuk pemantauan kain real-time dan kemampuan penyembuhan diri yang secara otomatis mengarahkan kembali lalu lintas di sekitar kegagalan link.
- Kluster AI & Machine Learning:High-radix NDR switch memungkinkan GPU supercomputing pods besar dengan SHARPv3 mempercepat NCCL kolektif.
- Pusat Penelitian HPC:Topologi SlimFly atau Fat Tree menghubungkan ribuan node dengan latensi ultra rendah untuk simulasi cuaca, genomik, dan fisika.
- Pusat Data Perusahaan:Mengkonsolidasikan lalu lintas Timur-Barat dengan arsitektur tulang belakang dan daun 400G, mengurangi jumlah tingkat dan biaya operasional.
- Cloud & Hyperscale:DragonFly + dan torus multidimensi untuk skalabilitas maksimum dengan kepadatan bandwidth tinggi per unit rak.
- Storage & IO Ekspansi:Sambungkan sistem penyimpanan berkinerja tinggi menggunakan NVMe over Fabrics (NVMe-oF) melalui InfiniBand.

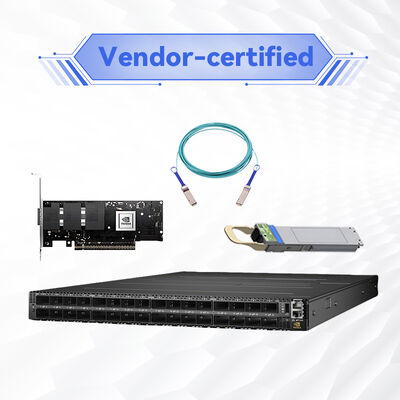

QM9700-NS2R sepenuhnya interoperabel dengan adaptor NVIDIA InfiniBand (ConnectX-6, ConnectX-7, ConnectX-8), kabel (tembaga aktif/pasif, serat aktif, modul optik),dan generasi FDR/EDR/HDR sebelumnya. Ini menjalankan MLNX-OS dengan dukungan API yang luas untuk kerangka kerja otomatisasi. Kompatibel dengan NVIDIA Unified Fabric Manager (UFM) untuk pemantauan lanjutan, analisis prediktif, dan telemetri.Switch terintegrasi dengan mulus dengan pemrogram HPC utama dan alat otomatisasi jaringan terbuka.
| komponen | Model/Standar yang Didukung |
|---|---|
| Adaptor Saluran Host | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, NDR 400G HCA |
| Kabel & Transceiver | OSFP tembaga pasif (hingga 2,5m), tembaga aktif, serat aktif (hingga 500m), modul optik (QSFP-DD ke adaptor OSFP untuk 200G split) |
| Kecepatan InfiniBand sebelumnya | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) |
| Manajemen & Otomasi | MLNX-OS, UFM, Prometheus/Grafana melalui SNMP, JSON-RPC, modul Ansible |
| Parameter | Spesifikasi |
|---|---|
| Pelabuhan & Kecepatan | 64 port non-blocking 400Gb/s (NDR) InfiniBand; 32 konektor OSFP; mendukung 128 port @ 200Gb/s melalui kabel splitter |
| Kapasitas Pergantian | 51.2 Tb/s agregat bidirectional throughput; >66,5 miliar paket per detik (BPPS) |
| Latensi | Sub-130ns port-to-port dengan routing dinamis (tipikal) |
| Prosesor & Memori | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Antarmuka Manajemen | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Sumber Daya | 1 + 1 redundant, hot-swappable, 200 ‰ 240Vac, 80 PLUS Gold + bersertifikat |
| Pendinginan & Aliran Udara | Konektor-ke-kekuatan (C2P) aliran udara terbalik (model NS2R); unit kipas yang bisa ditukar panas, opsi depan/belakang |
| Dimensi (HxWxD) | 1.7 in (43.6 mm) x 17.0 in (438 mm) x 26.0 in (660.4 mm) |
| Berat badan | 14.5 kg (31.97 lbs) |
| Kondisi Operasi | Suhu: 0°C sampai 40°C; Kelembaban: 10% sampai 85% tidak kondensasi; Ketinggian hingga 3050m |
| Peraturan & Keamanan | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, ENERGY Star |
| Jaminan | Garansi produsen 1 tahun (dapat diperpanjang) |
| Nomor Bagian yang Dapat Diurutkan | Deskripsi | Manajemen | Arah aliran udara |
|---|---|---|---|
| MQM9700-NS2R | 64 port 400Gb/s InfiniBand, managed switch, 32 port OSFP | Manajer subnet on-board penuh, MLNX-OS | Konektor-ke-Power (C2P) |
| MQM9700-NS2F | 64 port InfiniBand 400Gb/s, switch yang dikelola | Diurus (fitur yang sama) | Power-to-Connector (P2C) ️ aliran udara ke depan |
| MQM9790-NS2R | 64 port 400Gb/s, switch yang tidak dikelola | Manajemen UFM eksternal yang tidak dikelola | Aliran udara terbalik C2P |
| MQM9790-NS2F | 64 port 400Gb/s, switch yang tidak dikelola | Tidak dikelola | Aliran udara ke depan P2C |
QM9700-NS2R sangat ideal untuk pelanggan yang membutuhkan manajemen on-box canggih (subnet manager) dan aliran udara konektor-to-power (ekos ke lorong dingin).Konfirmasi kompatibilitas aliran udara dengan desain termal pusat data Anda sebelum memesan.
Gudang dan mitra pemenuhan memungkinkan pengiriman cepat di seluruh dunia dengan kemasan yang aman.
Insinyur internal kami membantu memvalidasi topologi jaringan, rencana kabel, dan persyaratan firmware.
Harga mitra resmi dengan opsi garansi diperpanjang dan program penggantian lanjutan.
Dukungan khusus dalam bahasa Inggris, Mandarin, Kanton dan bahasa regional untuk pengadaan yang mulus.
Starsurge menyediakan dukungan siklus hidup dari akhir ke akhir: dari konsultasi desain hingga penyebaran dan pemeliharaan pasca penjualan.Bantuan upgrade firmware, dan solusi kabel yang disesuaikan. Untuk proyek bervolume tinggi, kami menawarkan manajemen akun khusus dan eskalasi teknis 24/7. QM9700-NS2R dikirim dengan garansi perangkat keras 1 tahun;paket dukungan diperpanjang tersedia atas permintaan.
Satu-satunya perbedaan adalah arah aliran udara: NS2R menggunakan aliran udara terbalik konektor-ke-kekuatan (C2P), sementara NS2F menggunakan aliran udara maju daya-ke-konektor (P2C).Pilih sesuai dengan desain termal rak Anda (saluran panas/saluran dingin).
Ya, QM9700 mendukung kompatibilitas mundur menggunakan kabel adaptor yang tepat atau opsi pemisahan untuk kecepatan HDR (200G), EDR (100G), dan FDR (56G).Silakan lihat matriks kompatibilitas atau hubungi Starsurge untuk SKU kabel yang divalidasi.
Tidak, QM9700-NS2R memiliki pengelola subnet on-board yang terintegrasi yang mampu mengelola hingga 2000 node, menyederhanakan penyebaran kecil hingga menengah.
Setiap server dengan dukungan InfiniBand HCA (misalnya, seri ConnectX) dapat terhubung dengan lancar.
Daya biasanya bervariasi dengan konfigurasi port dan kabel. PSU adalah 1 + 1 redundant 200-240Vac, Emas + dinilai. Hubungi kami untuk perencanaan daya rinci.
- Pastikan arah aliran udara (C2P untuk NS2R) sesuai dengan strategi ventilasi rak Anda untuk mencegah overheating.
- Gunakan hanya modul NVIDIA OSFP yang disetujui atau kabel tembaga/serat aktif pasif/aktif yang memenuhi syarat untuk kinerja 400G.
- Pemasangan harus mengikuti tindakan pencegahan ESD dan dilakukan oleh personel jaringan yang berkualitas.
- Pembaruan firmware harus dijalankan menggunakan pedoman MLNX-OS untuk menghindari gangguan; jadwal jendela pemeliharaan sesuai.
Didirikan pada tahun 2008, Starsurge adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem berbasis teknologi.dan sektor perusahaan di seluruh duniaDengan tim penjualan dan teknis yang berpengalaman, kami menyediakan peralatan jaringan yang dapat diandalkan termasuk switch, NIC, pengontrol nirkabel, kabel, dan solusi IoT.Pendekatan customer-first kami memastikan skalable, infrastruktur yang efisien, dan siap untuk masa depan. dukungan multibahasa dan kemampuan pengiriman global membuat Starsurge mitra tepercaya Anda untuk solusi NVIDIA dan pusat data.
- ️ Konfirmasi arah aliran udara (C2P) sesuai dengan tata letak pusat data Anda
- Periksa daya masukan: 200-240V AC dengan pasokan redundant
- Pilih kabel/transceiver OSFP yang tepat: tembaga aktif/pasif atau serat, berdasarkan jarak
- Perencanaan topologi jaringan (Fat Tree, DragonFly +, dll) dan node skala
- Pastikan adaptor host mampu NDR (ConnectX-7 atau yang lebih baru untuk 400G)
- Mengalokasikan IP manajemen dan meninjau lisensi MLNX-OS (tidak ada lisensi tambahan untuk beralih inti)

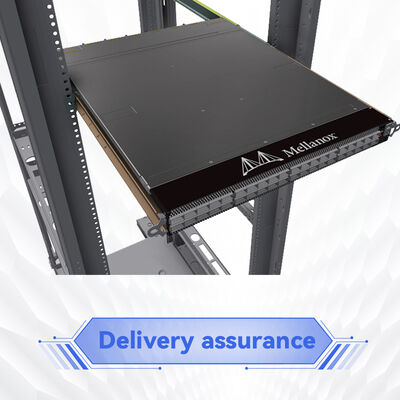

- Persiapkan ruang rak: tinggi 1U, kedalaman hingga 660mm termasuk manajemen kabel
Single / dual-port, PCIe 5.0, akselerasi untuk AI dan HPC.
Versi yang tidak dikelola untuk manajemen UFM eksternal, ideal untuk penyebaran skala besar.
Memungkinkan konektivitas 200G ke server lama atau infrastruktur kecepatan rendah.
Telemetri canggih, pemantauan prediktif, dan orkestrasi kain.
