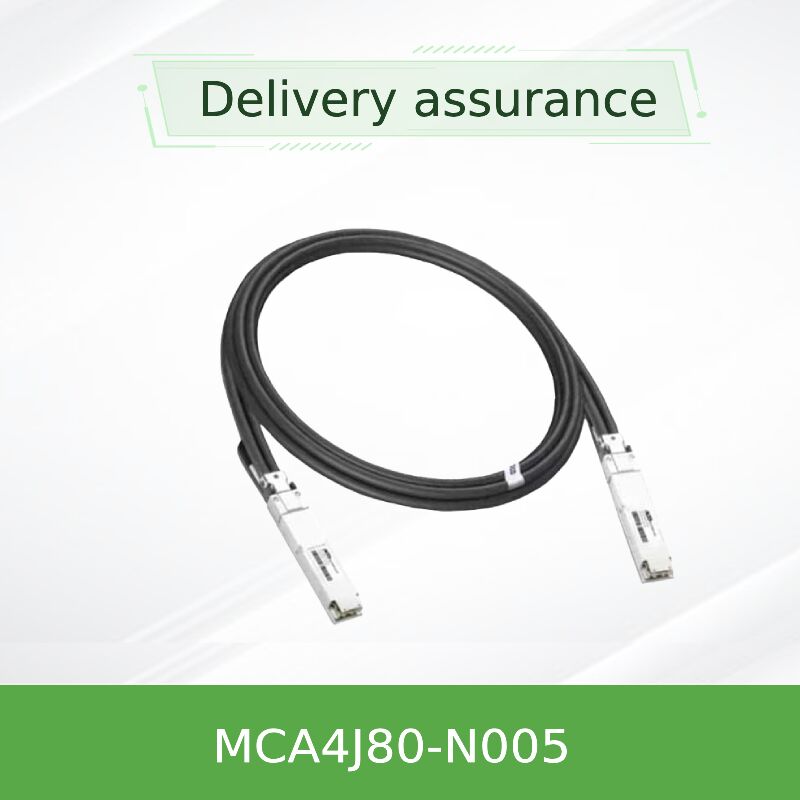

NVIDIA MCA4J80-N005 Kabel Tembaga Aktif OSFP Twin-Port 800Gb/s 5m InfiniBand NDR ACC

Detail produk:

Nama merek: Mellanox
Nomor model: MCA4J80-N005 (980-9I602-00N005)
Dokumen: MCA4J80-Nxxx.pdf

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 buah
Harga: Negotiate
Kemasan rincian: Kotak luar
Waktu pengiriman: Berdasarkan persediaan
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: Pasokan dengan proyek/batch
Harga terbaik Kontak

Informasi Detail
Tersedianya: Saham Jaminan: 1 Tahun
Kondisi: Baru dan Asli Teknologi: Infiniband
Jenis: Kabel Mellanox DAC panjang kabel: 5 meter
Nama: Kabel Mellanox DAC Kabel Tembaga Aktif IB Twin Port NDR 800GB/S OSFP 5 Meter MCA4J80-N005 Kata kunci: Kabel Mellanox DAC
Menyoroti:

Kabel tembaga NVIDIA OSFP 800Gb/s

,

Kabel Mellanox InfiniBand NDR 5m

,

Kabel tembaga aktif OSFP dua port

Deskripsi Produk

Kabel Tembaga Aktif OSFP Twin-Port NVIDIA MCA4J80-N005 800Gb/s (ACC)

InfiniBand NDR | 5 meter | 26AWG | 1.5W per ujung | OSFP ke 2x400Gb/s OSFP

Kabel tembaga aktif berdensitas tinggi, latensi ultra-rendah untuk jaringan InfiniBand dan Ethernet 800G. Ideal untuk konektivitas switch-ke-switch (Quantum-2) dan switch-ke-DGX H100. Integritas sinyal yang dioptimalkan NVIDIA, sesuai RoHS/LSZH, dan dapat dipasang saat sistem berjalan.

Tinjauan Produk

NVIDIA MCA4J80-N005 adalah kabel tembaga aktif berkinerja tinggi 800Gb/s Twin-Port OSFP (ACC) yang mendukung port ganda 400Gb/s dari satu antarmuka OSFP 800Gb/s. Dirancang untuk jaringan InfiniBand NDR dan Ethernet Spectrum-4, kabel 5 meter ini menggunakan konduktor 26AWG dengan IC equalizer terintegrasi untuk memperpanjang jangkauan sambil mempertahankan latensi ultra-rendah (mirip pasif) dan hanya konsumsi daya maksimum 1.5W per ujung. Ini adalah bagian dari seri NVIDIA MCA4J80, yang menawarkan interkoneksi yang andal dan hemat biaya untuk pusat data generasi berikutnya.

Teknologi ACC menggabungkan ketahanan tembaga dengan pengkondisian sinyal aktif untuk mencapai tautan 5 meter tanpa kerumitan transceiver optik. MCA4J80-N005 memiliki EEPROM bawaan untuk identifikasi sistem host, mendukung faktor bentuk OSFP MSA yang dapat dipasang saat sistem berjalan, dan secara otomatis beradaptasi dengan protokol InfiniBand atau Ethernet berdasarkan switch yang terpasang.

Fitur Utama
Bandwidth Agregat 800Gb/s Twin-port OSFP ke 2x400Gb/s OSFP, modulasi 8-saluran 100G-PAM4 per port.
Ekstensi Tembaga Aktif IC equalizer terintegrasi mencapai panjang 5 meter (26AWG) dengan maks 1.5W per ujung, latensi ultra-rendah <4.5 ns/m penundaan propagasi.
Daya Rendah & Hijau Pasokan tunggal 3.3V, konsumsi daya tipikal 1.5W, sesuai RoHS, jaket LSZH, PCB bebas halogen.
Dukungan Protokol Ganda Beroperasi secara otomatis dalam mode InfiniBand NDR atau Ethernet; kompatibel dengan switch Quantum-2 dan Spectrum-4.
OSFP Dapat Dipasang Saat Sistem Berjalan Sesuai dengan OSFP MSA Rev.1.12, antarmuka manajemen berbasis SFF-8636, pin modul hadir dan mode daya rendah.
Desain Mekanis yang Kuat Radius tikungan minimum 5x diameter (tunggal) / 10x diameter (berulang). Radius tikungan rakitan 10x diameter dekat konektor, kuat untuk pengkabelan padat.
Teknologi: Keunggulan Kabel Tembaga Aktif (ACC)

Berbeda dengan kabel DAC pasif yang terbatas pada panjang di bawah 3m pada kecepatan 800G, seri MCA4J80 menggabungkan IC equalizer pra-penekanan di setiap selubung konektor, secara efektif memperpanjang jangkauan hingga 5 meter sambil mempertahankan integritas sinyal. Hasilnya adalah latensi tambahan yang mendekati nol dan sebagian kecil daya dibandingkan dengan kabel optik aktif (AOC). NVIDIA menyetel setiap panjang untuk meminimalkan noise sinyal dan pantulan balik, memastikan operasi yang kuat dalam jaringan InfiniBand NDR berdensitas tinggi. Firmware ACC sadar protokol dan secara otomatis beralih antara InfiniBand dan Ethernet tanpa konfigurasi manual.

Kabel ini direkayasa menggunakan 30AWG untuk varian 3m/4m dan 26AWG yang lebih tebal untuk versi 5m (N005), menurunkan kehilangan penyisipan dan memenuhi spesifikasi

InfiniBand
  • yang ketat.Penerapan KhasMenghubungkan
  • switch NVIDIA Quantum-2 (800Gb/s) dalam topologi spine-leaf hingga 5 meter.Tautan switch-ke-server:
  • sistem DGX H100
  • ke switch Quantum-2 atau Spectrum-4.
  • Jaringan InfiniBand NDR yang membutuhkan interkoneksi berdensitas tinggi, berbiaya rendah, berdaya rendah untuk klaster AI/ML.
Aplikasi breakout Ethernet 800GbE ke 2x400GbE di lingkungan berbasis Spectrum-4.

TOR pusat data ke rak yang berdekatan di mana transceiver optik tidak diperlukan.

  • Kompatibilitas
  • Direkayasa untuk integrasi yang mulus dalam tumpukan komputasi dan jaringan yang dipercepat NVIDIA. Platform yang didukung meliputi:
  • Switch InfiniBand NVIDIA Quantum-2 (misalnya, seri QM9700)
  • Switch Ethernet NVIDIA Spectrum-4 (seri SN5000)
Sistem NVIDIA DGX H100 / DGX A100 dengan sangkar OSFP
Port OSFP standar industri apa pun yang sesuai dengan OSFP MSA yang mendukung 100G-PAM4 (800G/400G) Spesifikasi
Parameter Spesifikasi
Laju Data Agregat 800Gb/s (port ganda 2x400Gb/s) menggunakan modulasi 8x 100G-PAM4
Laju Data Maks OSFP (Octal Small Formfactor Pluggable) ke 2x OSFP (port ganda)
Panjang Kabel 5 meter (varian N005)
Ukuran Kawat 26AWG (2x8 pasang)
Diameter Kabel 8.9 mm ±0.03 mm
Konsumsi Daya Maks 1.5 Watt per ujung, tipikal 1.2W
Tegangan Pasokan OSFP (breakout port ganda)
Suhu Operasi Casing 0°C hingga +70°C
Suhu Penyimpanan -40°C hingga +85°C
Impedansi Karakteristik 100Ω ±10%
Penundaan Propagasi ≤ 4.5 ns/m
Radius Tikungan Minimum (tunggal, jauh dari konektor) 5x diameter kabel (~44.5mm)
Radius Tikungan Minimum (berulang/jauh) 10x diameter kabel (~89mm)
Radius Tikungan Rakitan (dekat konektor) 10x diameter kabel
Bahan Jaket LSZH (Low Smoke Zero Halogen)
Kepatuhan Regulasi
RoHS, CE, FCC Kelas A, UKCA, CB, TUV, RCM, VCCI Panduan Pemilihan PN Pemesanan Deskripsi Panjang
AWG Bulat standar MCA4J80-N003-FTF Datar ke datar atas, 3m 4m
30AWG Bulat standar MCA4J80-N004 Datar ke datar atas, 3m 4m
30AWG Bulat standar MCA4J80-N005 Kabel Tembaga Aktif NVIDIA, IB twin-port NDR, 800Gb/s, OSFP, 5m, 26AWG 5m
26AWG Bulat, pengukur lebih tinggi MCA4J80-N003-FTF Datar ke datar atas, 3m 3m
30AWG Datar atas MCA4J80-N003-FTF Datar ke datar atas, 3m 3m
30AWG
HibridaKeunggulan Dibandingkan Alternatif
Jangkauan 5m yang hemat biaya – Biaya total lebih rendah daripada kabel optik aktif (AOC) sambil mempertahankan latensi ultra-rendah (nanodetik).
Konsumsi daya minimal – Hanya 1.5W per ujung mengurangi kebutuhan pendinginan dalam jaringan switch yang padat.
Integritas sinyal yang kuat – Equalization yang disetel NVIDIA per panjang, memastikan BER rendah dan kepatuhan terhadap spesifikasi NDR.
Dikelola sepenuhnya & dapat dipasang saat sistem berjalan

– EEPROM dengan info diagnostik, manajemen SFF-8636, dan pin reset/interupsi modul.

  • Layanan & Dukungan
  • Hong Kong Starsurge Group menyediakan dukungan siklus hidup penuh termasuk konsultasi pra-penjualan, validasi kompatibilitas, pengiriman global, dan bantuan teknis pasca-penjualan. Tim kami yang berpengalaman bekerja dengan perusahaan, lembaga penelitian, dan operator pusat data untuk menerapkan solusi jaringan NVIDIA dengan percaya diri. Kami menawarkan:
  • Permintaan panjang kabel / pelabelan yang disesuaikan (tergantung MOQ).
  • Dukungan FAE (Field Application Engineer) untuk integrasi skala besar.
Layanan garansi dan RMA yang selaras dengan standar produk NVIDIA.
Konsolidasi BOM untuk perangkat keras jaringan — switch, NIC, kabel, transceiver.
Pertanyaan yang Sering Diajukan
T: Bisakah MCA4J80-N005 digunakan dengan switch Ethernet?
J: Ya, firmware ACC mendukung protokol InfiniBand dan Ethernet dan mendeteksi mitra tautan secara otomatis. Kompatibel dengan switch Ethernet Spectrum-4.
T: Apa perbedaan antara ACC dan DAC pasif?
J: DAC pasif hanya berfungsi hingga ~2-3m pada kecepatan tinggi; ACC mengintegrasikan IC equalizer hingga 5m dengan latensi serupa dan daya yang sedikit lebih tinggi tetapi masih ultra-rendah.
T: Apakah kabel ini kompatibel dengan port 400Gb/s QSFP yang lebih lama?
J: Tidak, kabel ini menggunakan konektor OSFP. Untuk aplikasi QSFP-DD ke OSFP, diperlukan adaptor terpisah atau kabel khusus. Hanya OSFP ke OSFP langsung.
T: Berapa radius tikungan minimum selama pemasangan?

J: Dekat konektor, selalu pertahankan ≥10x diameter kabel (sekitar 89mm). Untuk perutean umum, tikungan tunggal ≥5x diameter. Ikuti panduan manajemen kabel NVIDIA.Perhatian Penanganan & ESD

Sensitif ESD:

Selalu gunakan tali pengikat grounding ESD dan lantai aman ESD saat memasukkan atau mengeluarkan kabel. Konektor dikirim dengan tutup pelindung — lepaskan hanya segera sebelum pemasangan. Hindari menekuk di luar radius tikungan minimum yang ditentukan, terutama di dekat bagian belakang. Pastikan perutean kabel tidak melebihi peringkat beban tarik atau tekan. Untuk pemasangan terperinci, lihat Catatan Aplikasi Panduan Manajemen Kabel NVIDIA.

Produk ini bersertifikat RoHS, CE, FCC Kelas A. Ditujukan untuk penggunaan pusat data komersial; di lingkungan perumahan dapat menyebabkan interferensi, dan pengguna harus memperbaikinya atas biaya mereka sendiri.Tentang Hong Kong Starsurge GroupDidirikan pada tahun 2008,

Hong Kong Starsurge Group Co., Limited

adalah pemasok perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang digerakkan oleh teknologi. Kami melayani pelanggan global dengan produk termasuk switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel berkecepatan tinggi, dan peralatan jaringan pelengkap. Tim penjualan dan teknis kami yang berpengalaman mendukung sektor pemerintah, kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Starsurge juga menyediakan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak kustom, dan pengiriman global multibahasa. Dengan filosofi pelanggan utama, kami menyediakan kualitas yang andal, layanan responsif, dan solusi yang disesuaikan untuk membangun infrastruktur jaringan yang efisien dan dapat diskalakan.
Sebagai mitra resmi dari merek terkemuka termasuk NVIDIA / Mellanox, Starsurge memastikan produk asli dengan ketertelusuran penuh dan waktu tunggu yang cepat.
Fakta Utama Sekilas
Laju Data Maks
800Gb/s (2x400Gb/s)
Panjang Kabel
5 meter (26AWG)
Daya
1.5W per ujung
Latensi
~4.5ns/m propagasi
Konektor
OSFP (breakout port ganda)
Suhu Operasi
0°C hingga +70°C Matriks Kompatibilitas Switch / Sistem NVIDIA
Tipe Port Kompatibilitas dengan MCA4J80-N005 Quantum-2 QM9700 / QM9790
OSFP 800G (NDR) Sepenuhnya kompatibel, koneksi langsung Seri Spectrum-4 SN5000
OSFP 800G Ethernet Ya, deteksi protokol otomatis DGX H100 (8-GPU)
OSFP 400G/800G Kompatibel menggunakan port 2x400Gb/s per kabel NVIDIA ConnectX-7 / BlueField-3
OSFP (NDR200 / NDR400)
  • Tergantung pada jenis adaptor; untuk NDR400 ke switch 800G gunakan pemetaan breakout yang tepat
  • Daftar Periksa Pembeli
  • Konfirmasikan switch atau server memiliki sangkar OSFP yang mendukung 800G atau breakout 2x400G.
  • Periksa panjang yang dibutuhkan: MCA4J80-N005 = 5m; untuk jarak yang lebih pendek pertimbangkan N003 atau N004.
  • Pastikan radius tikungan kabel sesuai dengan tata letak rak (minimum 89mm di dekat konektor).
Verifikasi protokol (InfiniBand atau Ethernet) — tidak perlu konfigurasi tetapi pastikan profil switch cocok.
Perhatian ESD: staf terlatih, lingkungan yang dibumikan.
Produk Terkait
NVIDIA MCA4J80-N003
3m, 30AWG, bulat standar, 1.5W per ujung
NVIDIA MCA4J80-N003-FLT
Datar atas 3m untuk jarak yang lebih sempit (khusus DGX H100)
NVIDIA MCP7Y00-Nxxx
DAC pasif hingga 2.5m, opsi QSFP-DD/OSFP
Switch NVIDIA Quantum-2 QM9700
  • 32 port OSFP 800Gb/s NDR InfiniBand
