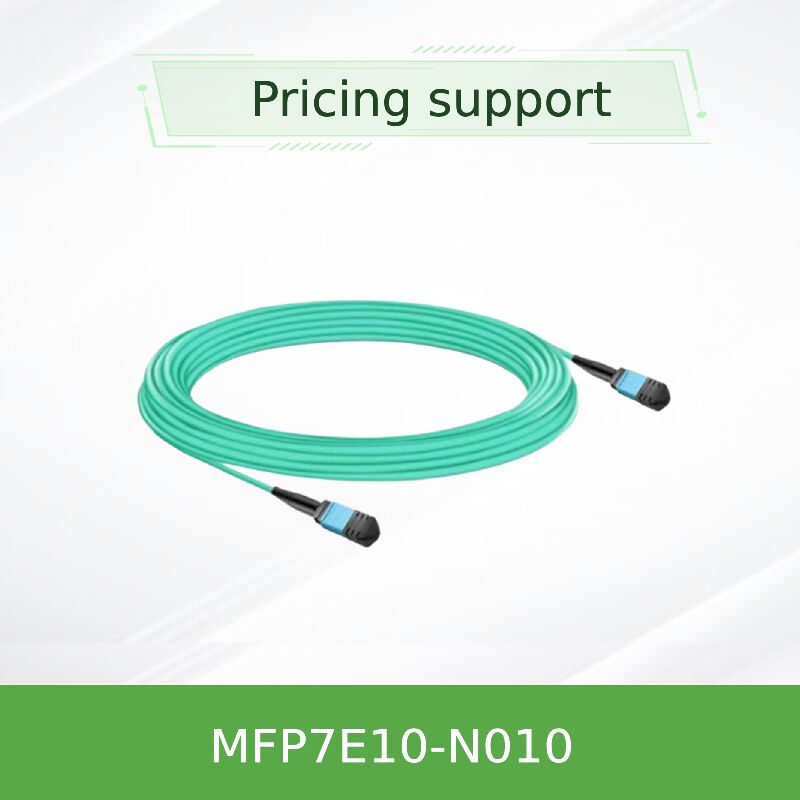

Kabel Fiber MPO APC Multimode NVIDIA MFP7E10-N010 10m InfiniBand & Ethernet

Seri NVIDIA MFP7E10-Nxxx terdiri dari kabel multimode optik pasif dengan konektor MPO-12/APC, memanfaatkan 8 serat aktif dari susunan 12 serat. MFP7E10-N010 menawarkan panjang standar 10 meter, ideal untuk koneksi switch top-of-rack (ToR) ke server di dalam rak atau di baris yang berdekatan. Dirancang khusus untuk ekosistem jaringan berkecepatan tinggi NVIDIA, kabel ini mendukung transceiver OSFP port ganda 800Gb/s serta modul OSFP port tunggal 400Gb/s dan QSFP112. Konektor Angled Polished Connector (APC) dengan polesan 8 derajat secara dramatis mengurangi pantulan balik, memastikan integritas sinyal untuk modulasi PAM4 yang digunakan dalam arsitektur 50G, 100G per jalur.

Pemetaan serat crossover Tipe-B ini (pin 1 ke pin 12) memungkinkan pemasangan langsung antara transceiver tanpa manajemen polaritas tambahan, menyederhanakan penerapan. Setiap kabel diuji di pabrik untuk memenuhi spesifikasi Telcordia GR-1435 dan IEC 61754-7, menjamin keandalan siap pakai.

• Konektor betina MPO-12/APC dengan lubang penyelarasan – kompatibel dengan pin penyelarasan transceiver
• 8 serat multimode aktif (50/125 µm) dengan 4 serat tidak terpakai sebagai elemen penguat
• Polaritas Tipe-B Crossover: menghilangkan kebutuhan untuk membalik kabel patch
• Jaket LSZH (Low Smoke Zero Halogen) / OFNR bulat yang fleksibel – warna aqua untuk identifikasi multimode
• Mendukung protokol InfiniBand NDR, Ethernet 400GbE/800GbE, dan NVLink
• Mekanisme pengunci push-pull untuk pelepasan cepat dan pemasangan yang aman
• Suhu operasi: 0°C hingga 70°C; penyimpanan: -40°C hingga 85°C
• Profil loss penyisipan rendah yang dioptimalkan untuk sinyal PAM4 berkecepatan tinggi

Ujung konektor MPO-12/APC memiliki polesan miring 8 derajat, yang meminimalkan pantulan balik optik yang dapat menyebabkan ketidakstabilan pemancar dan kesalahan bit pada tautan berkecepatan tinggi. Berbeda dengan konektor Ultra Physical Contact (UPC) yang biasanya digunakan dalam aplikasi berkecepatan lebih rendah, APC memastikan loss pengembalian ≥35 dB, penting untuk 100G PAM4 dan seterusnya. Topologi Tipe-B (crossover) kabel memetakan jalur transmisi di satu ujung ke jalur penerimaan di transceiver yang berlawanan – jalur 1 (transmisi) terhubung ke jalur 12 (penerimaan), jalur 2 ke jalur 11, dll. Ini sesuai dengan pinout MPO standar yang direkomendasikan oleh IEC 61754-7 untuk interkoneksi langsung tanpa adaptor eksternal.

• Tautan switch-ke-switch: Hubungkan switch OSFP port ganda (800G) menggunakan dua port MPO-12/APC untuk throughput agregat.
• Switch-ke-adapter: Hubungkan adaptor jaringan NVIDIA ConnectX-7 atau DPU BlueField-3 melalui transceiver OSFP atau QSFP112.
• Arsitektur spine-leaf di pusat data yang membutuhkan jangkauan multimode 50 meter (dengan hingga 4 sambungan konektor).
• Komputasi kinerja tinggi (HPC) dan disaggregasi penyimpanan dengan ekstensi fabric NVLink.

Dirancang dan divalidasi untuk interoperabilitas yang mulus dengan transceiver dan perangkat keras jaringan NVIDIA. Kompatibel dengan:

Catatan: Kabel ini sangat kompatibel dengan konektor MPO-12/APC. Jangan pasangkan dengan konektor MPO-12/UPC (cangkang biru) karena ketidakcocokan polesan dapat menyebabkan kerusakan fisik dan degradasi sinyal.

NVIDIA menawarkan berbagai panjang untuk memenuhi kepadatan rak dan interkoneksi kampus yang beragam. Pilih berdasarkan persyaratan jangkauan yang tepat:

Semua kabel memiliki spesifikasi mekanis dan optik yang identik kecuali toleransi panjang (±2% untuk L≥5m).

• Validasi ujung ke ujung: Setiap kabel dipasangkan dengan transceiver NVIDIA untuk interoperabilitas dan margin tautan yang terjamin.
• Biaya kepemilikan total rendah: Desain pasif menghilangkan konsumsi daya, mengurangi beban pendinginan di pusat data.
• Daya tahan dan keamanan: Jaket LSZH meminimalkan asap beracun jika terjadi kebakaran; OFNR dinilai untuk instalasi riser.
• Manufaktur presisi: Konektor APC yang dipoles pabrik dengan geometri yang konsisten memastikan loss rendah yang berulang.
• Garansi dan dukungan: Kompatibilitas NVIDIA langsung mengurangi kompleksitas pemecahan masalah.

Hong Kong Starsurge Group menyediakan layanan rantai pasokan penuh, termasuk pengadaan massal, pelabelan khusus, dan pengiriman seluruh dunia. Tim teknis kami membantu perencanaan polaritas, perhitungan anggaran tautan, dan validasi penerapan. Untuk pertanyaan RMA atau kompatibilitas firmware, hubungi meja dukungan kami di networking-support@nvidia.com atau hubungi langsung melalui perwakilan penjualan Starsurge Anda.

• Jangan lepaskan penutup debu sampai saat pemasangan untuk mencegah kontaminasi permukaan ujung optik.
• Hindari melebihi radius tekukan minimum 30 mm; tekukan yang ketat dapat menyebabkan loss mikrotekukan dan kerusakan serat permanen.
• Meskipun kabel ini tidak konduktif dan kebal terhadap ESD, kabel ini dipasangkan dengan transceiver yang sensitif terhadap ESD – ikuti tindakan pencegahan ESD standar selama penanganan.
• Jangan pernah mencampur konektor MPO-12/APC (cangkang hijau) dengan MPO-12/UPC (cangkang biru); polesan yang tidak cocok tidak akan terpasang dengan benar dan dapat merusak pin penyelarasan.
• Gunakan hanya alkohol isopropil dan lap bebas serat atau pembersih MPO khusus untuk pembersihan ferrule.

Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang digerakkan oleh teknologi. Didirikan pada tahun 2008, perusahaan melayani pelanggan di seluruh dunia dengan produk termasuk switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan jaringan terkait. Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge melayani industri seperti pemerintah, perawatan kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Perusahaan juga menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak khusus, dukungan multibahasa, dan pengiriman global. Dengan pendekatan yang mengutamakan pelanggan, Starsurge berfokus pada kualitas yang andal, layanan yang responsif, dan solusi yang disesuaikan yang membantu klien membangun infrastruktur jaringan yang efisien, terukur, dan andal.

Mitra Resmi NVIDIA: Starsurge menyediakan kabel, transceiver, dan komponen jaringan NVIDIA asli dengan transparansi rantai pasokan penuh dan pengiriman cepat.

• Konfirmasi tipe konektor: MPO-12/APC (betina) di kedua ujung – cangkang hijau.
• Verifikasi jarak tautan: OM3 mendukung hingga 30m; OM4 mendukung hingga 50m (dengan 4 koneksi).
• Pastikan transceiver kompatibel dengan polaritas crossover Tipe-B; optik NVIDIA memerlukan Tipe-B untuk pemasangan langsung.
• Periksa bahwa panel patch Anda, jika digunakan, juga MPO/APC dan mempertahankan pemetaan polaritas.
• Simpan pembersih MPO dan penutup debu yang sesuai untuk perawatan.

• NVIDIA MMA4Z00-NS – Transceiver OSFP 800G DR8 port ganda untuk switch
• NVIDIA MMA1Z00-NS400 – Transceiver QSFP112 400G DR4 untuk adaptor ConnectX-7
• Seri NVIDIA MFP7E20 – Kabel optik aktif (AOC) untuk jangkauan lebih jauh
• Adaptor bulkhead MPO-12/APC ke MPO-12/APC – Untuk ekstensi dan pemasangan panel
