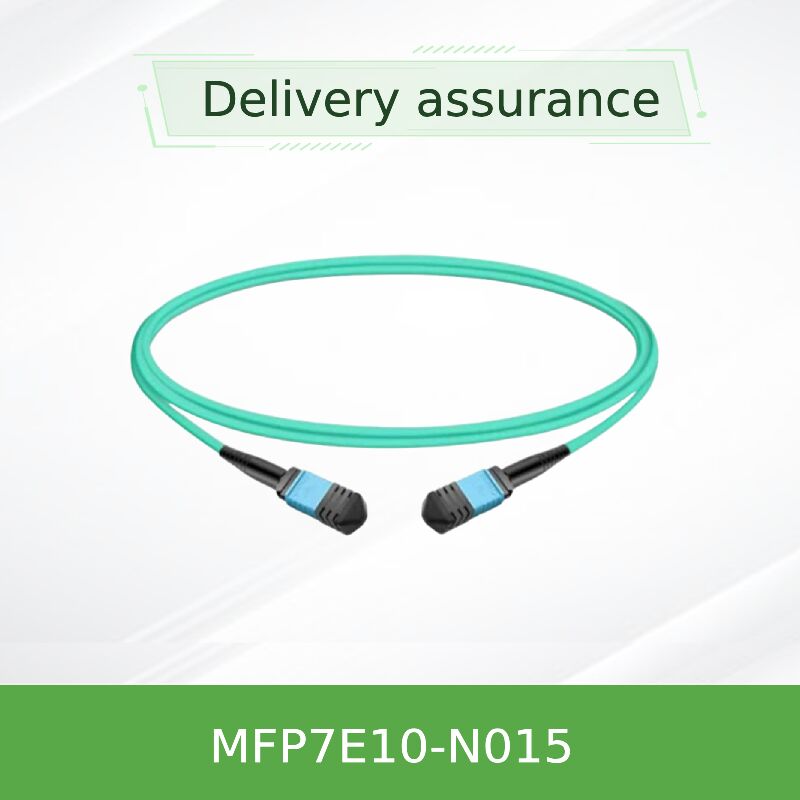

NVIDIA MFP7E10-N015 15m MPO APC Kabel Serat Multimode InfiniBand & Ethernet

Seri NVIDIA MFP7E10-Nxxx terdiri dari kabel multimode optik pasif dengan konektor MPO-12/APC, memanfaatkan 8 serat aktif dari susunan 12 serat. MFP7E10-N015 menawarkan panjang standar 15 meter, ideal untuk koneksi antar rak dalam baris atau jarak sedang antara switch dan server. Dirancang khusus untuk ekosistem jaringan berkecepatan tinggi NVIDIA, ia mendukung transceiver OSFP port ganda 800Gb/s serta modul OSFP port tunggal dan QSFP112 400Gb/s. Konektor Angled Polished Connector (APC) dengan polesan 8 derajat secara dramatis mengurangi pantulan balik, memastikan integritas sinyal untuk modulasi PAM4 yang digunakan dalam arsitektur 50G, 100G per jalur.

Pemetaan serat crossover Tipe-B ini (pin 1 ke pin 12) memungkinkan pemasangan langsung antara transceiver tanpa manajemen polaritas tambahan, menyederhanakan penerapan. Setiap kabel diuji di pabrik untuk memenuhi spesifikasi Telcordia GR-1435 dan IEC 61754-7, menjamin keandalan siap pakai.

• Konektor betina MPO-12/APC dengan lubang penyelarasan – kompatibel dengan pin penyelarasan transceiver
• 8 serat multimode aktif (50/125 µm) dengan 4 serat tidak aktif sebagai elemen penguat
• Polaritas Tipe-B Crossover: menghilangkan kebutuhan pembalikan kabel patch
• Jaket LSZH (Low Smoke Zero Halogen) / OFNR bulat fleksibel – warna aqua untuk identifikasi multimode
• Mendukung protokol InfiniBand NDR, Ethernet 400GbE/800GbE, dan NVLink
• Mekanisme pengunci tekan-tarik untuk pelepasan cepat dan pemasangan yang aman
• Suhu operasi: 0°C hingga 70°C; penyimpanan: -40°C hingga 85°C
• Profil loss penyisipan rendah yang dioptimalkan untuk sinyal PAM4 berkecepatan tinggi

Ujung konektor MPO-12/APC memiliki polesan miring 8 derajat, yang meminimalkan pantulan balik optik yang dapat menyebabkan ketidakstabilan pemancar dan kesalahan bit pada tautan berkecepatan tinggi. Berbeda dengan konektor Ultra Physical Contact (UPC) yang biasanya digunakan dalam aplikasi berkecepatan lebih rendah, APC memastikan loss pantulan ≥35 dB, penting untuk 100G PAM4 dan seterusnya. Topologi Tipe-B (crossover) kabel memetakan jalur transmisi di satu ujung ke jalur penerimaan di transceiver yang berlawanan – jalur 1 (transmisi) terhubung ke jalur 12 (penerimaan), jalur 2 ke jalur 11, dll. Ini sesuai dengan pinout MPO standar yang direkomendasikan oleh IEC 61754-7 untuk interkoneksi langsung tanpa adaptor eksternal.

• Tautan switch-ke-switch: Hubungkan switch OSFP port ganda (800G) menggunakan dua port MPO-12/APC untuk throughput agregat.
• Switch-ke-adaptor: Hubungkan adaptor jaringan NVIDIA ConnectX-7 atau DPU BlueField-3 melalui transceiver OSFP atau QSFP112.
• Arsitektur spine-leaf di pusat data yang membutuhkan jangkauan multimode 50 meter (dengan hingga 4 sambungan konektor).
• Komputasi kinerja tinggi (HPC) dan disaggregasi penyimpanan dengan ekstensi fabric NVLink.
• Tautan antar rak di mana panjang 10 meter tidak mencukupi dan 15 meter memberikan manajemen kelonggaran yang optimal.

Dirancang dan divalidasi untuk interoperabilitas mulus dengan transceiver dan perangkat keras jaringan NVIDIA. Kompatibel dengan:

Catatan: Kabel ini sangat kompatibel dengan konektor MPO-12/APC. Jangan pasangkan dengan konektor MPO-12/UPC (casing biru) karena ketidakcocokan polesan dapat menyebabkan kerusakan fisik dan degradasi sinyal.

NVIDIA menawarkan berbagai panjang untuk berbagai kepadatan rak dan interkoneksi kampus. MFP7E10-N015 adalah pilihan yang direkomendasikan untuk bentang antar rak menengah:

Semua kabel memiliki spesifikasi mekanis dan optik yang identik kecuali toleransi panjang (untuk panjang ≥5 m, toleransi adalah +2% x L / -0).

• Validasi ujung ke ujung: Setiap kabel dipasangkan dengan transceiver NVIDIA untuk interoperabilitas dan margin tautan yang terjamin.
• Biaya kepemilikan total rendah: Desain pasif menghilangkan konsumsi daya, mengurangi beban pendinginan di pusat data.
• Daya tahan dan keamanan: Jaket LSZH meminimalkan asap beracun jika terjadi kebakaran; peringkat OFNR untuk instalasi riser.
• Manufaktur presisi: Konektor APC yang dipoles pabrik dengan geometri konsisten memastikan loss rendah yang berulang.
• Garansi dan dukungan: Kompatibilitas NVIDIA langsung mengurangi kompleksitas pemecahan masalah.

• Jangan lepaskan penutup debu sampai saat pemasangan untuk mencegah kontaminasi ujung optik.
• Hindari melebihi radius tekukan minimum 30 mm; tekukan yang ketat dapat menyebabkan loss mikrotekukan dan kerusakan serat permanen.
• Meskipun kabel ini tidak konduktif dan kebal ESD, kabel ini terpasang dengan transceiver yang sensitif terhadap ESD – ikuti tindakan pencegahan ESD standar selama penanganan.
• Jangan pernah mencampur konektor MPO-12/APC (casing hijau) dengan MPO-12/UPC (casing biru); polesan yang tidak cocok tidak akan terpasang dengan benar dan dapat merusak pin penyelarasan.
• Gunakan hanya alkohol isopropil dan lap bebas serat atau pembersih MPO khusus untuk pembersihan ferrule.

Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang digerakkan oleh teknologi. Didirikan pada tahun 2008, perusahaan melayani pelanggan di seluruh dunia dengan produk termasuk switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan jaringan terkait. Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintah, perawatan kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Perusahaan juga menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak kustom, dukungan multibahasa, dan pengiriman global. Dengan pendekatan yang mengutamakan pelanggan, Starsurge berfokus pada kualitas yang andal, layanan yang responsif, dan solusi yang disesuaikan yang membantu klien membangun infrastruktur jaringan yang efisien, dapat diskalakan, dan dapat diandalkan.

Mitra Resmi NVIDIA: Starsurge menyediakan kabel, transceiver, dan komponen jaringan NVIDIA asli dengan transparansi rantai pasokan penuh dan pengiriman cepat.

• Konfirmasi tipe konektor: MPO-12/APC (betina) di kedua ujungnya – casing hijau.
• Verifikasi jarak tautan: 15m berada dalam jangkauan OM3 (≤30m) dan mendukung jangkauan penuh 50m jika OM4 digunakan untuk varian yang lebih panjang.
• Pastikan transceiver kompatibel dengan polaritas crossover Tipe-B; optik NVIDIA memerlukan Tipe-B untuk pemasangan langsung.
• Periksa bahwa panel patch Anda, jika digunakan, juga MPO/APC dan mempertahankan pemetaan polaritas.
• Simpan pembersih MPO dan penutup debu yang sesuai untuk pemeliharaan.

• NVIDIA MMA4Z00-NS – Transceiver OSFP 800G DR8 port ganda untuk switch
• NVIDIA MMA1Z00-NS400 – Transceiver QSFP112 400G DR4 untuk adaptor ConnectX-7
• Seri NVIDIA MFP7E20 – Kabel optik aktif (AOC) untuk jangkauan lebih jauh
• Adaptor bulkhead MPO-12/APC ke MPO-12/APC – Untuk perpanjangan dan pemasangan panel

• Catatan Aplikasi: Kabel & Konektor Optik untuk NDR InfiniBand (tersedia dari dukungan NVIDIA)
• IEC 61754-7: Perangkat interkoneksi serat optik – Keluarga konektor MPO
• Telcordia GR-1435-CORE: Persyaratan Umum untuk Konektor Optik Multi-Serat
