NVIDIA MFP7E10-N020 20m MPO APC Kabel Serat Multimode InfiniBand & Ethernet

Seri NVIDIA MFP7E10-Nxxx terdiri dari kabel multimode optik pasif dengan konektor MPO-12/APC, memanfaatkan 8 serat aktif dari array 12-serat.MFP7E10-N020 menawarkan panjang standar 20 meter, ideal untuk koneksi antar-rack yang mencakup beberapa baris atau menghubungkan switch ke server pada jarak menengah. dirancang khusus untuk ekosistem jaringan berkecepatan tinggi NVIDIA,mendukung transceiver OSFP twin-port 800Gb/s serta modul OSFP dan QSFP112 single-port 400Gb/s. Konektor Angled Polished (APC) dengan polishing 8 derajat secara dramatis mengurangi refleksi kembali, memastikan integritas sinyal untuk modulasi PAM4 yang digunakan dalam arsitektur 50G, 100G per jalur.

Pemetaan serat silang Tipe-B ini (pin 1 ke pin 12) memungkinkan pemasangan langsung antara transceiver tanpa manajemen polaritas tambahan, menyederhanakan penyebaran.Setiap kabel diuji di pabrik untuk memenuhi spesifikasi Telcordia GR-1435 dan IEC 61754-7, yang menjamin keandalan out-of-the-box

• Konektor wanita MPO-12/APC dengan lubang penyelarasan kompatibel dengan pin penyelarasan transceiver
• 8 serat multimode aktif (50/125 μm) dengan 4 serat yang tidak digunakan sebagai anggota kekuatan
• Polasi Crossover Tipe-B: menghilangkan kebutuhan untuk membalikkan kabel tambalan
• Jaket bulat fleksibel LSZH (Low Smoke Zero Halogen) / OFNR
• Mendukung protokol InfiniBand NDR, Ethernet 400GbE/800GbE, dan NVLink
• Mekanisme penguncian dorong-tarik untuk pelepasan cepat dan perkawinan yang aman
• Suhu operasi: 0°C sampai 70°C; penyimpanan: -40°C sampai 85°C
• Profil kehilangan sisipan rendah yang dioptimalkan untuk sinyal PAM4 kecepatan tinggi

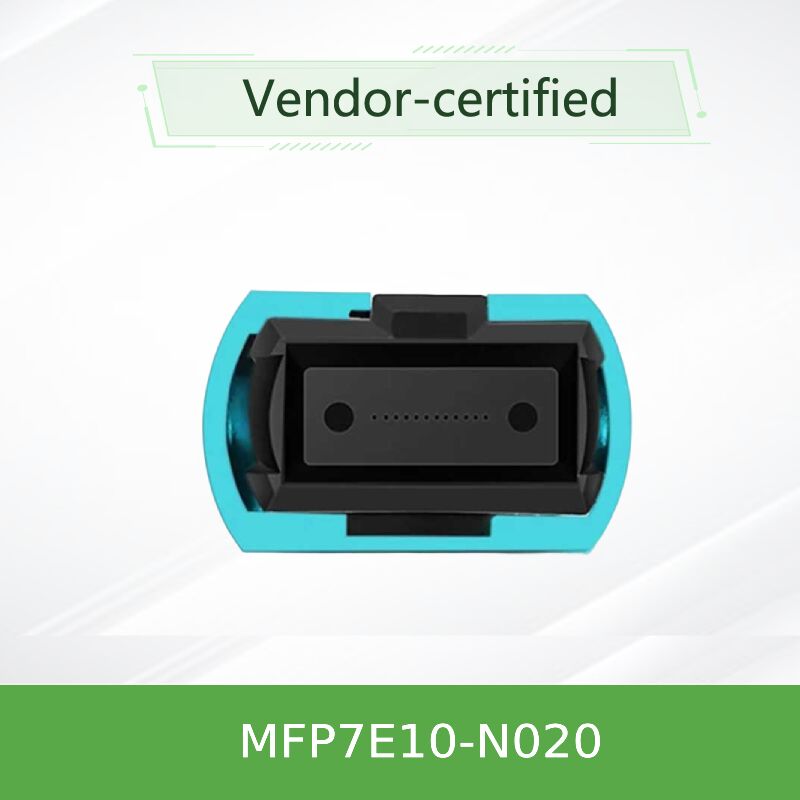

Bagian ujung konektor MPO-12/APC memiliki polish bersudut 8 derajat, yang meminimalkan refleksi optik yang dapat menyebabkan ketidakstabilan pemancar dan kesalahan bit dalam tautan kecepatan tinggi.Tidak seperti konektor Ultra Physical Contact (UPC) yang biasanya digunakan dalam aplikasi kecepatan rendah, APC memastikan kerugian pengembalian ≥35 dB, penting untuk 100G PAM4 dan seterusnya.Topologi kabel tipe-B (crossover) memetakan jalur transmisi di satu ujung ke jalur penerima di transceiver berlawanan, jalur 2 ke jalur 11, dll. Ini sesuai dengan standar MPO pinout yang direkomendasikan oleh IEC 61754-7 untuk interkoneksi langsung tanpa adaptor eksternal.

• Switch-to-switch link: Sambungkan switch OSFP twin-port (800G) menggunakan dua port MPO-12/APC untuk agregat throughput.
• Switch-to-adapter: Hubungkan adaptor jaringan NVIDIA ConnectX-7 atau DPU BlueField-3 melalui transceiver OSFP atau QSFP112.
• Arsitektur tulang belakang di pusat data yang membutuhkan jangkauan multimode 50 meter (dengan hingga 4 persimpangan konektor).
• Perhitungan berkinerja tinggi (HPC) dan pemisahan penyimpanan dengan ekstensi kain NVLink.
• Hubungan antar baris di mana panjang 15 meter tidak cukup dan 20 meter memberikan manajemen kabel yang optimal.

Dirancang dan divalidasi untuk interoperabilitas mulus dengan transceiver NVIDIA dan perangkat keras jaringan. Kompatibel dengan:

Catatan: Kabel ini sangat kompatibel dengan konektor MPO-12/APC. Jangan pasang dengan konektor MPO-12/UPC (shell biru) karena ketidakcocokan polish dapat menyebabkan kerusakan fisik dan degradasi sinyal.

NVIDIA menawarkan beberapa panjang untuk memenuhi berbagai kepadatan rak dan interkoneksi kampus.

Semua kabel memiliki spesifikasi mekanik dan optik yang sama kecuali toleransi panjang (untuk panjang ≥ 5 m, toleransi adalah + 2% x L / -0).

• Validasi end-to-end:Setiap kabel dipasangkan dengan transceiver NVIDIA untuk menjamin interoperabilitas dan margin link.
• Biaya kepemilikan total yang rendah:Desain pasif menghilangkan konsumsi daya, mengurangi biaya pendinginan di pusat data.
• Daya tahan dan keamanan:Jaket LSZH meminimalkan asap beracun jika terjadi kebakaran; OFNR dinilai untuk instalasi riser.
• Manufaktur presisi:Konektor APC yang dipoles pabrik dengan geometri yang konsisten memastikan kehilangan rendah yang dapat diulang.
• Garansi dan dukungan:Kompatibilitas langsung NVIDIA mengurangi kompleksitas pemecahan masalah.

• Jangan lepaskan tutup debu sampai saat pemasangan untuk mencegah kontaminasi permukaan ujung optik.
• Hindari melebihi radius lentur minimal 30 mm; lentur yang ketat dapat menyebabkan kehilangan lentur mikro dan kerusakan serat permanen.
• Meskipun kabel ini tidak konduktif dan tidak sensitif terhadap ESD, kabel ini cocok dengan transceiver yang sensitif terhadap ESD.
• Jangan pernah mencampur MPO-12/APC (shell hijau) dengan konektor MPO-12/UPC (shell biru); polish yang tidak cocok tidak akan dipasang dengan benar dan dapat merusak pin penyelarasan.
• Gunakan hanya alkohol isopropil dan tisu bebas bulu atau pembersih MPO khusus untuk pembersihan ferrule.

Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem berbasis teknologi.perusahaan melayani pelanggan di seluruh dunia dengan produk termasuk switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan jaringan terkait. Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintah, perawatan kesehatan,manufakturPerusahaan ini juga menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak kustom, dukungan multibahasa, dan pengiriman global.Dengan pendekatan pelanggan pertama, Starsurge berfokus pada kualitas yang andal, layanan responsif, dan solusi yang disesuaikan yang membantu klien membangun infrastruktur jaringan yang efisien, terukur, dan dapat diandalkan.

Mitra resmi NVIDIA:Starsurge menyediakan kabel asli NVIDIA, transceiver, dan komponen jaringan dengan transparansi rantai pasokan penuh dan pengiriman cepat.

• Konfirmasi jenis konektor: MPO-12/APC (wanita) di kedua ujung shell hijau.
• Memverifikasi jarak link: 20m berada dalam jangkauan OM3 (≤30m) dan mendukung jangkauan penuh 50m jika OM4 digunakan untuk varian yang lebih panjang.
• Memastikan transceiver kompatibel dengan polaritas crossover Tipe-B; optik NVIDIA membutuhkan Tipe-B untuk koneksi langsung.
• Periksa bahwa panel tambalan Anda, jika digunakan, juga MPO/APC dan menjaga pemetaan polaritas.
• Simpan pembersih MPO yang sesuai dan tutup debu untuk pemeliharaan.

• NVIDIA MMA4Z00-NSTransceiver OSFP 800G DR8 dua port untuk switch
• NVIDIA MMA1Z00-NS400Transceiver QSFP112 400G DR4 untuk adaptor ConnectX-7
• Seri NVIDIA MFP7E20Kabel optik aktif (AOC) untuk jangkauan lebih panjang
• Adaptor MPO-12/APC ke MPO-12/APCUntuk perpanjangan dan panel pemasangan

• Catatan aplikasi: Kabel optik & konektor untuk NDR InfiniBand (tersedia dari dukungan NVIDIA)
• IEC 61754-7: Perangkat penghubung antar serat optik
• Telcordia GR-1435-CORE: Persyaratan umum untuk konektor optik multi-serat
