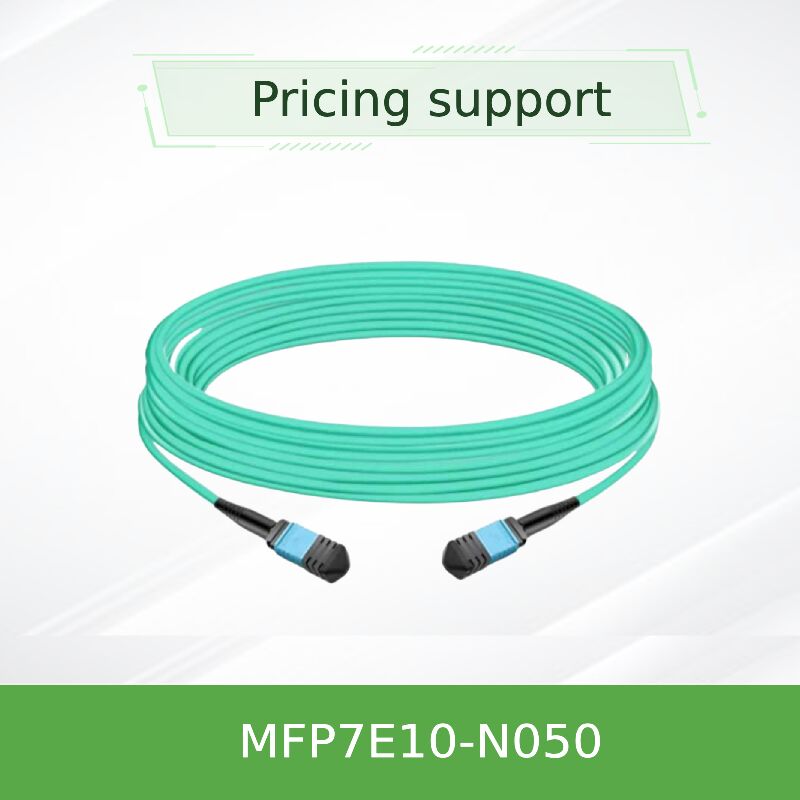

Kabel Serat Optik Multimode MPO APC 50m NVIDIA MFP7E10-N050 Jangkauan Diperluas InfiniBand & Ethernet

Kabel serat optik multimode pasif presisi sepanjang 50 meter menggunakan serat OM4 untuk aplikasi jangkauan yang diperluas. Menampilkan konektor betina MPO-12/APC, kaca OM4 loss rendah, dan jaket LSZH yang kokoh. Memungkinkan koneksi langsung antara transceiver OSFP 800G port ganda, OSFP 400G port tunggal, dan QSFP112 di bentangan yang lebih panjang dalam arsitektur spine-leaf pusat data.

NVIDIA MFP7E10-N050 adalah anggota jangkauan diperluas dari keluarga kabel multimode optik pasif MFP7E10-Nxxx. Memanfaatkan serat kelas OM4, kabel 50 meter ini mencapai jarak tautan maksimum yang didukung oleh seri ini, menjadikannya solusi ideal untuk topologi spine-leaf, interkoneksi antar baris, dan konektivitas ujung baris ke ujung baris di dalam pusat data modern. Kabel ini memiliki 8 serat aktif dalam konektor MPO-12/APC 12 serat, dengan 4 serat tidak aktif berfungsi sebagai elemen penguat untuk menjaga integritas struktural.

Dirancang khusus untuk ekosistem jaringan berkecepatan tinggi NVIDIA, ia mendukung transceiver OSFP port ganda 800Gb/s serta modul OSFP port tunggal 400Gb/s dan QSFP112. Konektor yang Dipoles Miring (APC) dengan polesan 8 derajat memberikan kinerja kerugian pengembalian yang unggul (≥35 dB), penting untuk menjaga integritas sinyal pada jarak yang lebih jauh dengan modulasi PAM4.

Pemetaan serat crossover Tipe-B ini (pin 1 ke pin 12) memungkinkan pemasangan langsung antar transceiver tanpa manajemen polaritas tambahan. Setiap kabel diuji di pabrik untuk memenuhi spesifikasi Telcordia GR-1435 dan IEC 61754-7, memastikan kinerja yang andal di seluruh jangkauan 50 meter penuh.

• Konektor betina MPO-12/APC dengan lubang penyelarasan – kompatibel dengan pin penyelarasan transceiver
• 8 serat multimode OM4 aktif (50/125 µm) dengan 4 serat tidak terpakai sebagai elemen penguat
• Polaritas Tipe-B Crossover: menghilangkan kebutuhan untuk pembalikan kabel patch
• Jaket LSZH (Low Smoke Zero Halogen) / OFNR bulat yang fleksibel – warna aqua untuk identifikasi multimode
• Mendukung protokol InfiniBand NDR, Ethernet 400GbE/800GbE, dan NVLink
• Mekanisme pengunci dorong-tarik untuk pelepasan cepat dan pemasangan yang aman
• Suhu operasi: 0°C hingga 70°C; penyimpanan: -40°C hingga 85°C
• Profil kerugian sisipan rendah dengan OM4 yang dioptimalkan untuk jangkauan yang diperluas
• Spesifikasi jangkauan 50 meter mengasumsikan dua panel patch optik dalam tautan dengan total 4 sambungan konektor optik

MFP7E10-N050 menggunakan serat multimode kelas OM4, yang memberikan bandwidth lebih tinggi dan atenuasi lebih rendah daripada OM3, memungkinkan transmisi 50 meter yang andal pada kecepatan 400G/800G. Serat OM4 memiliki bandwidth modal yang ditingkatkan (bandwidth modal efektif ≥4700 MHz·km pada 850nm) dibandingkan dengan OM3 (≥2000 MHz·km), memungkinkan jangkauan yang lebih jauh dalam aplikasi PAM4 berkecepatan tinggi.

Ujung konektor MPO-12/APC memiliki polesan miring 8 derajat, yang meminimalkan pantulan balik optik yang dapat menyebabkan ketidakstabilan pemancar dan kesalahan bit pada tautan berkecepatan tinggi. Berbeda dengan konektor Ultra Physical Contact (UPC) yang biasanya digunakan dalam aplikasi berkecepatan lebih rendah, APC memastikan kerugian pengembalian ≥35 dB, penting untuk 100G PAM4 dan seterusnya pada jarak yang diperluas.

Topologi Tipe-B (crossover) kabel memetakan jalur transmisi di satu ujung ke jalur penerimaan di transceiver yang berlawanan – jalur 1 (transmisi) terhubung ke jalur 12 (penerimaan), jalur 2 ke jalur 11, dll. Ini sesuai dengan pinout MPO standar yang direkomendasikan oleh IEC 61754-7 untuk interkoneksi langsung tanpa adaptor eksternal.

• Arsitektur Spine-Leaf: Hubungkan sakelar daun ke sakelar tulang punggung di berbagai baris atau aula pusat data besar.
• Tautan sakelar-ke-sakelar: Hubungkan sakelar OSFP port ganda (800G) menggunakan dua port MPO-12/APC pada jarak yang diperluas.
• Sakelar-ke-adaptor: Hubungkan adaptor jaringan NVIDIA ConnectX-7 atau DPU BlueField-3 melalui transceiver OSFP atau QSFP112 pada anggaran tautan maksimum.
• Interkoneksi antar baris: Ideal untuk lingkungan di mana kabel OM3 30 meter tidak mencukupi dan kabel optik aktif tidak diinginkan.
• Kluster komputasi kinerja tinggi (HPC): Memberikan fleksibilitas dalam kluster pelatihan AI skala besar dengan node komputasi terdistribusi.

Dirancang dan divalidasi untuk interoperabilitas mulus dengan transceiver dan perangkat keras jaringan NVIDIA. Kompatibel dengan:

Catatan: Kabel ini sangat kompatibel dengan konektor MPO-12/APC. Jangan pasangkan dengan konektor MPO-12/UPC (casing biru) karena ketidakcocokan poles dapat menyebabkan kerusakan fisik dan degradasi sinyal.

NVIDIA menawarkan berbagai panjang untuk menyesuaikan dengan topologi pusat data yang berbeda. MFP7E10-N050 memberikan jangkauan multimode maksimum menggunakan serat OM4:

Untuk penyebaran yang membutuhkan jarak lebih dari 50 meter, pertimbangkan kabel optik aktif (AOC) NVIDIA atau solusi mode tunggal.

• Validasi ujung ke ujung: Setiap kabel dipasangkan dengan transceiver NVIDIA untuk interoperabilitas dan margin tautan yang terjamin di seluruh jangkauan 50m penuh.
• Biaya kepemilikan total rendah: Desain pasif menghilangkan konsumsi daya, mengurangi biaya pendinginan di pusat data.
• Jangkauan diperluas OM4: Memungkinkan jarak multimode maksimum, mengurangi kebutuhan akan kabel optik aktif dalam banyak penyebaran.
• Daya tahan dan keamanan: Jaket LSZH meminimalkan asap beracun jika terjadi kebakaran; berperingkat OFNR untuk instalasi riser.
• Manufaktur presisi: Konektor APC yang dipoles pabrik dengan geometri yang konsisten memastikan kerugian rendah yang berulang.
• Garansi dan dukungan: Kompatibilitas NVIDIA langsung mengurangi kompleksitas pemecahan masalah.

• Jangan lepaskan penutup debu sampai saat pemasangan untuk mencegah kontaminasi ujung optik.
• Hindari melebihi radius tekukan minimum 30 mm; tekukan yang ketat dapat menyebabkan kerugian tekukan mikro dan kerusakan serat permanen, terutama penting untuk tautan 50m.
• Meskipun kabel ini tidak konduktif dan tidak sensitif terhadap ESD, kabel ini dipasangkan dengan transceiver yang sensitif terhadap ESD – ikuti tindakan pencegahan ESD standar selama penanganan.
• Jangan pernah mencampur konektor MPO-12/APC (casing hijau) dengan MPO-12/UPC (casing biru); polesan yang tidak cocok tidak akan terpasang dengan benar dan dapat merusak pin penyelarasan.
• Gunakan hanya alkohol isopropil dan lap bebas serat atau pembersih MPO khusus untuk pembersihan ferrule.
• Saat menyebarkan pada jarak maksimum 50m, pastikan semua panel patch dan koneksi perantara menggunakan konektor MPO-12/APC dengan karakteristik loss rendah yang serupa.

Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang digerakkan oleh teknologi. Didirikan pada tahun 2008, perusahaan melayani pelanggan di seluruh dunia dengan produk termasuk sakelar jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan jaringan terkait. Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintah, kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Perusahaan juga menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak khusus, dukungan multibahasa, dan pengiriman global. Dengan pendekatan yang mengutamakan pelanggan, Starsurge berfokus pada kualitas yang andal, layanan yang responsif, dan solusi yang disesuaikan yang membantu klien membangun infrastruktur jaringan yang efisien, terukur, dan andal.

Mitra Resmi NVIDIA: Starsurge menyediakan kabel, transceiver, dan komponen jaringan NVIDIA asli dengan transparansi rantai pasokan penuh dan pengiriman cepat.

• Konfirmasi tipe konektor: MPO-12/APC (betina) di kedua ujungnya – casing hijau.
• Verifikasi jarak tautan: 50m memerlukan serat OM4 dan mengasumsikan hingga 4 sambungan konektor optik.
• Pastikan transceiver kompatibel dengan polaritas crossover Tipe-B dan mendukung jangkauan 50m OM4.
• Periksa bahwa semua panel patch dan koneksi perantara menggunakan konektor MPO-12/APC dengan karakteristik loss rendah.
• Simpan pembersih MPO dan penutup debu yang sesuai untuk pemeliharaan.
• Lakukan perhitungan anggaran tautan termasuk semua koneksi sebelum penyebaran akhir.

• NVIDIA MMA4Z00-NS – Transceiver OSFP 800G DR8 port ganda untuk sakelar
• NVIDIA MMA1Z00-NS400 – Transceiver QSFP112 400G DR4 untuk adaptor ConnectX-7
• Seri NVIDIA MFP7E10-Nxxx – Kabel optik aktif (AOC) untuk jangkauan di atas 50m
• Adaptor bulkhead MPO-12/APC ke MPO-12/APC – Untuk perpanjangan dan pemasangan panel
• NVIDIA MFP7E10-N030 – Varian OM3 30m untuk aplikasi jangkauan lebih pendek

• Catatan Aplikasi: Kabel & Konektor Optik untuk InfiniBand NDR (tersedia dari dukungan NVIDIA)
• IEC 61754-7: Perangkat interkoneksi serat optik – Keluarga konektor MPO
• Telcordia GR-1435-CORE: Persyaratan Umum untuk Konektor Optik Multi-Serat
• Panduan Interkoneksi Optik NVIDIA untuk Penyebaran 400G/800G
