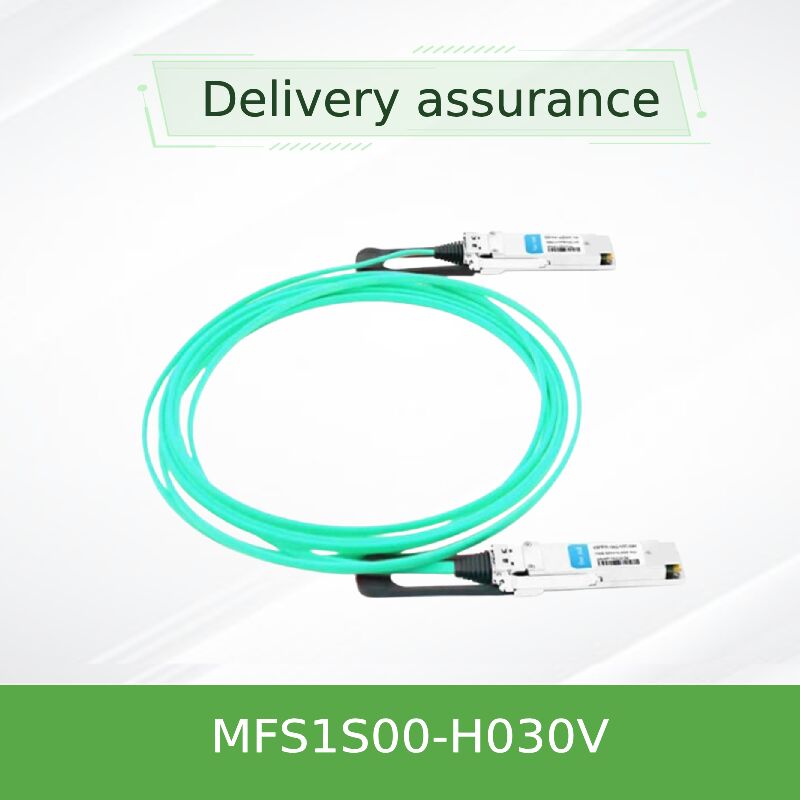

NVIDIA Mellanox MFS1S00-H030V 200Gb/s QSFP56 MMF Kabel optik aktif LSZH 30 meter

NVIDIA Mellanox MFS1S00-H030V adalah kabel optik aktif Serat Multi-Mode (MMF) QSFP56 berkinerja tinggi 200Gb/s, yang memberikan konektivitas andal sejauh 30 meter untuk pusat data generasi mendatang dan kluster komputasi berkinerja tinggi. Dirancang untuk lingkungan InfiniBand HDR (High Data Rate) dan Ethernet 200 Gigabit, AOC ini memanfaatkan modulasi PAM4 50Gb/s per jalur (4x50G) untuk mencapai bandwidth agregat 200Gb/s. Dibandingkan dengan DAC pasif, yang biasanya terbatas pada jarak 3-5 meter pada 200G, MFS1S00-H030V memungkinkan integritas sinyal yang unggul pada jarak yang diperpanjang, radius tikungan yang lebih ketat, bobot yang berkurang, dan aliran udara yang lebih baik, sambil hanya mengonsumsi daya tipikal 5,0W per ujung (dengan retiming diaktifkan). Dibangun dengan susunan VCSEL dan sirkuit retiming terintegrasi, kabel ini memberikan tingkat kesalahan bit lebih baik dari 1E-15 dan latensi rendah yang dapat diprediksi. Sepenuhnya sesuai dengan antarmuka manajemen SFF-8665 (QSFP56) dan SFF-8636, kabel ini dapat dicolokkan saat panas dan sesuai dengan RoHS.

MFS1S00-H030V menggunakan optik aktif berbasis VCSEL dengan empat untai serat multi-mode per ujung, setiap jalur beroperasi pada PAM4 50Gb/s (53,125 GBd) untuk mencapai bandwidth agregat 200Gb/s. Kabel ini mengintegrasikan equalizer input dan pra-penekanan output yang dapat diprogram, memungkinkan penyesuaian halus untuk berbagai sistem host untuk memaksimalkan margin tautan pada jarak 30 meter. Retiming dapat diaktifkan secara selektif per jalur, mengurangi jitter pada kecepatan data tinggi sambil mempertahankan kompatibilitas mundur dengan kecepatan yang lebih rendah (misalnya, NRZ 100Gb/s) ketika retiming dinonaktifkan. Jaket LSZH (Low Smoke Zero Halogen) meningkatkan keselamatan kebakaran dalam penerapan yang padat. Semua elektronik aktif disegel secara hermetis di dalam rumah konektor QSFP56, tidak memerlukan daya eksternal selain daya standar 3,3V dari port host. Kabel ini mendukung pemilihan kecepatan melalui register SFF-8636, memungkinkan konfigurasi untuk operasi NRZ 25,78125 GBd (EDR) atau PAM4 26,56250 GBd (HDR).

• Kluster Komputasi Berkinerja Tinggi (HPC) menggunakan jaringan InfiniBand HDR (tautan lintas rak 30m)
• Arsitektur leaf-spine pusat data 200GbE yang menghubungkan sakelar top-of-rack ke sakelar middle-of-row
• Jaringan penyimpanan dengan NVMe-oF melalui InfiniBand yang membutuhkan bandwidth tinggi dan latensi rendah di berbagai rak
• Kluster pelatihan AI/ML yang memanfaatkan sakelar NVIDIA Quantum-2 di rak-rak yang berdekatan
• Koneksi sakelar-ke-server di luar 20 meter, hingga 30 meter
• Penerapan pusat data hyperscale yang membutuhkan kabel berdensitas tinggi dan hemat daya pada jarak sedang

MFS1S00-H030V kompatibel dengan port QSFP56 standar apa pun yang sesuai dengan SFF-8665. Kabel ini didukung secara native pada platform sakelar InfiniBand HDR dan 200GbE NVIDIA Mellanox, serta banyak sakelar 200GbE pihak ketiga. Platform yang terverifikasi kompatibel meliputi:

• Sakelar InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• Adaptor InfiniBand NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7
• Sakelar 200GbE seri NVIDIA Mellanox SN3700, SN4600
• Sakelar QSFP56 200G standar industri (kompatibilitas bervariasi; harap konfirmasi dukungan AOC)

¹ Pembacaan suhu internal melalui DDM hingga 75°C diizinkan. Peringkat absolut maksimum: Vcc -0,3 hingga 3,6V; tegangan input data -0,3 hingga 3,465V; ambang batas kerusakan 3,4 dBm.

Catatan: Toleransi panjang untuk panjang <5m: +300mm>

• Jangkauan diperpanjang pada 200G: DAC pasif biasanya terbatas pada 3-5m pada 200G; AOC memberikan kinerja yang kuat pada 30m dan seterusnya.
• Manajemen kabel superior: Lebih tipis, lebih ringan, dan lebih fleksibel daripada DAC tembaga; mendukung radius tikungan ketat (minimal 30mm).
• Aliran udara yang ditingkatkan: Mengurangi hambatan dalam sasis sakelar berdensitas tinggi dan sistem manajemen kabel.
• Efisiensi daya yang dioptimalkan: 5,0W per ujung pada 200G sangat kompetitif untuk optik aktif di atas 30m.
• Pengkondisian sinyal terintegrasi: EQ dan pra-penekanan yang dapat diprogram mengatasi variasi PCB host dan kerugian konektor.
• Kekebalan EMI: Media serat menghilangkan interferensi listrik, ideal untuk lingkungan RF yang sensitif.
• Pemantauan Diagnostik Digital (DDM): Pemantauan waktu nyata daya optik, suhu, dan tegangan untuk pemeliharaan proaktif.

Layanan & Dukungan – Hong Kong Starsurge

Sebagai penyedia perangkat keras jaringan yang didorong oleh teknologi terpercaya, Hong Kong Starsurge Group menawarkan dukungan komprehensif untuk kabel optik aktif NVIDIA Mellanox. Layanan kami meliputi:

• Pengiriman global dengan waktu tunggu yang kompetitif (ketersediaan stok berdasarkan permintaan)
• Validasi teknis pra-penjualan: pemeriksaan kompatibilitas dengan model sakelar/server Anda
• Permintaan panjang khusus untuk proyek khusus (tergantung MOQ)
• Garansi perangkat keras terbatas 1 tahun (cakupan produsen untuk perbaikan atau penggantian)
• Dukungan RMA dan bantuan pemecahan masalah
• Tim teknik penjualan multibahasa (Inggris, Mandarin, dan lainnya)

Pertanyaan yang Sering Diajukan

T: Berapa jarak maksimum yang didukung oleh seri MFS1S00-HxxxV?

J: Seri MFS1S00 mendukung hingga 100 meter (MFS1S00-H100V). Model H030V dioptimalkan untuk tautan 30 meter.

T: Apakah kabel ini kompatibel mundur dengan port 100Gb/s (EDR)?

J: Ya, dengan mengatur register pemilihan kecepatan dengan benar (mode NRZ pada 25,78125 GBd) dan menonaktifkan retiming jika perlu. Namun, penggunaan optimal adalah pada 200G HDR. Harap verifikasi kompatibilitas host untuk lingkungan kecepatan campuran.

T: Berapa konsumsi daya tipikal pada jarak 30 meter?

J: Konsumsi daya tidak bergantung pada panjang; setiap ujung mengonsumsi 5,0W tipikal dengan retiming diaktifkan, baik kabelnya 1m atau 100m.

T: Apakah kabel mendukung Pemantauan Diagnostik Digital (DDM)?

J: Ya, DDM menyediakan pemantauan waktu nyata daya optik Rx/Tx, arus bias, tegangan catu daya, dan suhu kasus per jalur, dengan ambang batas peringatan/alarm.

T: Garansi apa yang diberikan?

J: NVIDIA Mellanox memberikan garansi perangkat keras terbatas 1 tahun yang mencakup perbaikan atau penggantian suku cadang untuk cacat manufaktur.

T: Bisakah saya menggunakan kabel ini dengan sakelar non-Mellanox?

J: Kabel ini mungkin berfungsi dengan sakelar QSFP56 pihak ketiga yang mendukung 200GbE dan AOC dengan retiming. Namun, kompatibilitas tidak dijamin; kami menyarankan untuk memverifikasi dengan vendor sakelar Anda dan menguji sebelum penerapan skala besar.

Perhatian & Penanganan

• Jangan melebihi tegangan catu daya maksimum absolut (3,6V) untuk menghindari kerusakan permanen pada optik internal.
• Hindari tikungan yang lebih ketat dari radius tikungan dinamis 30mm untuk mencegah kerusakan serat.
• Jaga penutup debu pada konektor hingga pemasangan; kontaminasi dapat menyebabkan degradasi sinyal dan peningkatan BER.
• Beroperasi dalam rentang suhu kasus 0-70°C untuk keandalan yang ditentukan.
• Gunakan tindakan pencegahan ESD standar (gelang arde, alas ESD) saat menangani konektor QSFP56.
• Jangan menarik atau membebani kabel pada konektor; gunakan tab tarik untuk melepaskan.
• Kabel ini diklasifikasikan sebagai produk laser Kelas 1 sesuai IEC 60825-1. Hindari paparan langsung ke lubang laser.

Tentang Hong Kong Starsurge Group Co., Limited

Didirikan pada tahun 2008, Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang didorong oleh teknologi. Melayani pelanggan di seluruh dunia, Starsurge mendukung industri termasuk pemerintah, perawatan kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Perusahaan ini menyediakan sakelar jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan kabel optik aktif dari merek terkemuka. Dengan pendekatan yang mengutamakan pelanggan, Starsurge berfokus pada kualitas yang andal, layanan yang responsif, dukungan multibahasa, dan kemampuan pengiriman global. Sebagai mitra terpercaya untuk solusi jaringan NVIDIA Mellanox, Starsurge menggabungkan keahlian teknis dengan keunggulan rantai pasokan untuk membantu klien membangun infrastruktur jaringan yang efisien, terukur, dan andal.

---

Fakta Kunci

• • 200Gb/s (4x50G PAM4)
• • Panjang 30 meter
• • Daya: 5,0W tipikal (retimed per ujung)
• • Teknologi VCSEL + MMF
• • Jaket LSZH, RoHS
• • Siap InfiniBand HDR / 200GbE
• • QSFP56 yang dapat dicolokkan saat panas
• • Dukungan DDM

Matriks Kompatibilitas

• • Sakelar InfiniBand NVIDIA Quantum-2
• • Adaptor ConnectX-6 HDR / ConnectX-7
• • Sakelar 200GbE SN3700, SN4600
• • Sakelar QSFP56 200G pihak ketiga (terbatas)
• • Tidak kompatibel dengan port QSFP28 (100G) tanpa adaptor

Daftar Periksa Pembeli

• • Konfirmasi tipe port QSFP56 (bukan QSFP28)
• • Jarak yang dibutuhkan: 30m atau lainnya?
• • Suhu lingkungan operasi (0-70°C)
• • Dukungan sakelar untuk AOC / retiming pada 200G PAM4
• • Ketentuan garansi dan RMA
• • Waktu tunggu dan harga volume
