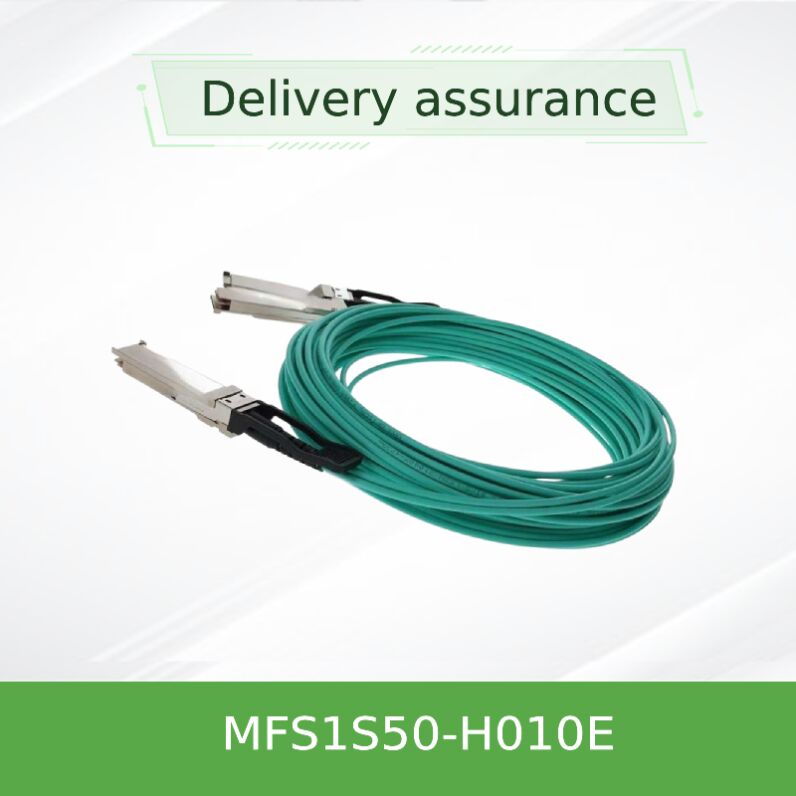

NVIDIA MFS1S50-H010E 200G ke 2x100G QSFP56 AOC Low Latency Splitter Cable
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFS1S50-H010E |
| Dokumen: | MFS1S50-H0xxV.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | Baru dan Asli | Teknologi: | Infiniband |
| Kecepatan Data: | Hingga 200GB/s | Tipe Konektor: | QSFP56 |
| Diameter: | 3 +/- 0.2mm | Radiu tikungan minimum: | 30mm |
| Tinggi mata output mendekati ujung: | 70mvpp | ESMW dekat-end: | 0.265UI |
Deskripsi Produk
NVIDIA® MFS1S50-H010E adalah kabel splitter optik aktif (AOC) berkinerja tinggi yang memungkinkan konektivitas 200Gb / s hingga 2x100Gb / s di pusat data modern.Dirancang untuk lingkungan yang hemat biaya namun menuntut, AOC berbasis QSFP56 VCSEL ini menyediakan antarmuka mulus antara port switch 200Gb/s dan dua server 100Gb/s terpisah atau node komputasi.seri MFS1S50 memberikan integritas sinyal yang kuatPanjang 10 meter (H010E) sangat ideal untuk top-of-rack (ToR) ke koneksi server, menyederhanakan kabel sambil mempertahankan bandwidth tinggi.
Setiap kabel splitter mengintegrasikan EEPROM pada kedua ujung QSFP56 untuk pemantauan produk dan pelaporan status secara real-time, sepenuhnya kompatibel dengan switch NVIDIA InfiniBand dan Ethernet.Dengan pengujian produksi yang ketat dan desain kualitas unik NVIDIA, AOC ini memastikan keandalan plug-and-play dan siklus hidup yang diperpanjang dalam penyebaran cluster perusahaan, HPC, dan AI.
Memungkinkan port switch 200Gb / s untuk melayani dua titik akhir 100Gb / s, meningkatkan kepadatan port dan mengurangi biaya infrastruktur.
Arsitektur serat multi-mode berbasis VCSEL memastikan latensi yang sangat rendah untuk beban kerja HPC dan AI yang sensitif terhadap latensi.
Pemantauan real-time: Daya optik Tx/Rx, arus bias, tegangan pasokan, suhu kasus, ambang peringatan/alarm.
Suhu ruang operasi 0°C sampai 70°C, penyimpanan -40°C sampai 85°C, cocok untuk lingkungan pusat data yang menuntut.
Pembagian input Tx, amplitudo output Rx, pra-penekanan; kontrol Tx/Rx CDR untuk operasi 100GbE.
Antarmuka manajemen 2-kawat standar, ModSelL, IntL, ResetL, LPMode untuk kontrol host penuh.
MFS1S50-H010E menggunakan array Laser Emitting Surface (VCSEL) dan fotodioda PIN sensitif tinggi melalui empat pasangan serat multi-mode.semua empat jalur beroperasi pada 50Gb/s PAM4 (53.125GBd) untuk mencapai 200Gb/s bandwidth agregat; akhir breakout masing-masing menangani dua jalur pada 100Gb/s (50Gb/s PAM4 per jalur).Desain optik aktif ini menghilangkan degradasi sinyal tembaga dan memperpanjang jangkauan hingga 50 meter sambil mempertahankan tingkat kesalahan bit di bawah 1e-12.
Kabel ini memiliki sinyal kontrol yang sesuai dengan SFF-8636, termasuk modul pilih, modus daya rendah, dan jalur interrupt.Pemantauan diagnostik digital pada chip (DDM) memberikan wawasan real-time tentang kesehatan linkSelain itu, transceiver mendukung rate select untuk tarif jalur fleksibel: 10.3125G NRZ, 25.78125G NRZ, dan 26.5625G PAM4 untuk mengakomodasi kompatibilitas mundur jika diperlukan.
- Top-of-Rack (ToR) beralih ke konektivitas server ganda dalam kain HDR 200GbE atau InfiniBand.
- Cluster komputasi berkinerja tinggi (HPC) yang membutuhkan latensi rendah dan kabel kepadatan tinggi.
- Infrastruktur pelatihan AI/ML dengan uplink 200G ke server GPU (misalnya, switch NVIDIA Quantum atau Spectrum).
- Arsitektur tulang belakang pusat data di mana efisiensi port dan manajemen kabel yang disederhanakan sangat penting.
- Pengumpulan inti perusahaan mengurangi jumlah transceiver sambil meningkatkan bandwidth per unit rak.
Dirancang untuk switch NVIDIA Quantum InfiniBand (misalnya, seri QM8700, QM9700) dan switch Ethernet NVIDIA Spectrum.MFS1S50-H010E juga berinteraksi dengan setiap port QSFP56 standar yang mendukung 200GbE atau InfiniBand HDR/NDR-compatible link training. EEPROM AOC® menyediakan identifikasi produk yang unik, sehingga sepenuhnya dikelola oleh platform jaringan NVIDIA.kabel sesuai dengan QSFP56 MSA (SFF-8665) dan antarmuka listrik sesuai dengan SFF-8679Selalu konfirmasi konfigurasi host port untuk dukungan breakout.
| Platform / Keluarga Produk | Kecepatan yang Didukung | Jenis Pelabuhan |
|---|---|---|
| NVIDIA Quantum HDR InfiniBand Switch (QM8700, QM8790) | 200G HDR | QSFP56 |
| NVIDIA Spectrum-2/3 Ethernet Switch (SN3700, SN4600) | 200GbE | QSFP56 |
| NVIDIA ConnectX-6 HDR / ConnectX-6 Dx | 100Gb/s per ekor | QSFP56 |
| Switch 200GbE pihak ketiga dengan dukungan breakout | 200G→2x100G | Sesuai dengan QSFP56 |
| Parameter | Rincian |
|---|---|
| Model Produk | MFS1S50-H010E |
| Faktor Bentuk | Kabel splitter optik aktif QSFP56 ke 2x QSFP56 |
| Tingkat Data | 200Gb/s (main end) / 100Gb/s per cabang breakout |
| Tingkat sinyal per jalur | 53.125 GBd PAM4 (nominal) |
| Panjang Kabel | 10 meter (toleransi: +300mm / -0 untuk panjang <50m) |
| Jenis Serat | Multi-Mode Fiber (MMF) 50/125μm, jaket Aqua |
| Radius Lipat Minimal | 30 mm |
| Tegangan pasokan (Vcc) | 3.135V 3.465V (jenis 3.3V) |
| Konsumsi Daya (akhir 200G) | Jenis 4.5W, Max 5.0W |
| Konsumsi Daya (100G ujung per cabang) | Jenis 3.0W, Max 3.5W |
| Suhu ruang operasi | 0°C sampai 70°C |
| Suhu penyimpanan | -40°C sampai 85°C |
| Kelembaban relatif (tidak kondensasi) | 5% sampai 85% |
| Toleransi ESD | Sesuai dengan penanganan ESD pusat data yang khas; keamanan laser kelas I |
| Fitur Diagnostik | DDM (Tx/Rx daya, bias, tegangan, suhu), LOS/LOL, kesalahan Tx, pemerataan yang dapat diprogram |
| Kepatuhan Peraturan | CE, FCC Kelas A, ICES, RCM, VCCI, CB, cTUVus, RoHS (menurut standar NVIDIA) |
| Nomor Bagian Pemesanan | Deskripsi | Panjang |
|---|---|---|
| MFS1S50-H003V | NVIDIA AOC, 200G sampai 2x100G, QSFP56 sampai 2xQSFP56 | 3 meter |
| MFS1S50-H005V | NVIDIA AOC, 200G sampai 2x100G, QSFP56 sampai 2xQSFP56 | 5 meter |
| MFS1S50-H010E | NVIDIA AOC, 200G sampai 2x100G, QSFP56 sampai 2xQSFP56 | 10 meter |
| MFS1S50-H015V | NVIDIA AOC, 200G sampai 2x100G, QSFP56 sampai 2xQSFP56 | 15 meter |
| MFS1S50-H020V | NVIDIA AOC, 200G sampai 2x100G, QSFP56 sampai 2xQSFP56 | 20 meter |
| MFS1S50-H030V | NVIDIA AOC, 200G sampai 2x100G, QSFP56 sampai 2xQSFP56 | 30 meter |
Untuk panjang kustom atau kebutuhan massal, silakan hubungi tim penjualan kami.kinerja listrik dan optik yang sama dengan seri standar H0xxV.
- Jaminan Produk Asli:Kabel NVIDIA 100% asli, sepenuhnya dapat dilacak dan didukung oleh kualitas produsen.
- Keahlian Teknis:Insinyur kami menyediakan validasi kompatibilitas pra-penjualan dan dukungan pasca-penjualan.
- Global Logistics:Pengiriman cepat di seluruh dunia dengan kemasan anti-statis yang tepat dan perlindungan ESD.
- Harga Kompetitif & Diskon Volume:Ideal untuk pembangunan pusat data dan proyek pembaruan infrastruktur.
- Opsi Jaminan Perpanjangan:Jaminan standar 1 tahun dengan cakupan diperpanjang tersedia atas permintaan.
Hong Kong Starsurge Group menyediakan layanan end-to-end: konsultasi spesifikasi teknis, bantuan pengujian interoperabilitas, dan dukungan RMA.panduan pemasanganSetiap kabel diperiksa secara visual sebelum pengiriman untuk memastikan konektor optik yang bersih dan pelabelan yang tepat.kami menawarkan layanan penggantian di lokasi di wilayah tertentuHubungi manajer akun Anda untuk opsi SLA.
- Konfirmasi bahwa switch dan port NIC Anda mendukung mode breakout (200G → 2x100G).
- Memverifikasi panjang kabel yang diperlukan dan radius tikungan keterbatasan dalam tata letak rak Anda.
- Pastikan kedua sistem host di ujung 100G memiliki kandang QSFP56 dengan aliran udara dan anggaran daya yang tepat.
- Periksa apakah lingkungan Anda membutuhkan sertifikasi peraturan tambahan (misalnya, China RoHS).
- Pertimbangkan untuk memesan unit cadangan untuk simetri link yang identik dalam cluster ketersediaan tinggi.
- Sensitif terhadap pelepasan elektrostatik (ESD): Gunakan tali pergelangan tangan yang tertanam dan stasiun kerja yang aman dari ESD selama pemasangan.
- Jangan melebihi tegangan pasokan maksimum mutlak (3.6V) atau tegangan input data untuk mencegah kerusakan yang tidak dapat diubah.
- Hindari lenturan yang ketat di bawah radius 30 mm untuk mempertahankan kinerja optik dan mencegah kerusakan serat.
- Selalu masukkan modul QSFP dengan lembut ke dalam kandang; pemasukan paksa dapat merusak konektor atau kunci kandang.
- Mengoperasikan dalam kisaran suhu kasus 0 ∼ 70 °C; memastikan aliran udara yang memadai di lingkungan dengan kepadatan tinggi.
- Jika ada kerusakan yang terlihat pada boot atau jaket splitter, ganti kabel untuk menghindari masalah integritas sinyal.
