NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC 100GbE Kabel Optik Aktif
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFA1A00-C015 |
| Dokumen: | MFA1A00-xxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | BARU DAN ASLI | Waktu Pimpin: | Menurut stok |
| Teknologi: | Ethernet | Kecepatan Maks: | 100Gbe |
| Panjang: | 15m | Tipe Konektor: | QSFP28 |
| Menyoroti: | Kabel optik aktif NVIDIA QSFP28,Kabel optik MMF 100GbE,NVIDIA 100G AOC dengan garansi |
||
Deskripsi Produk

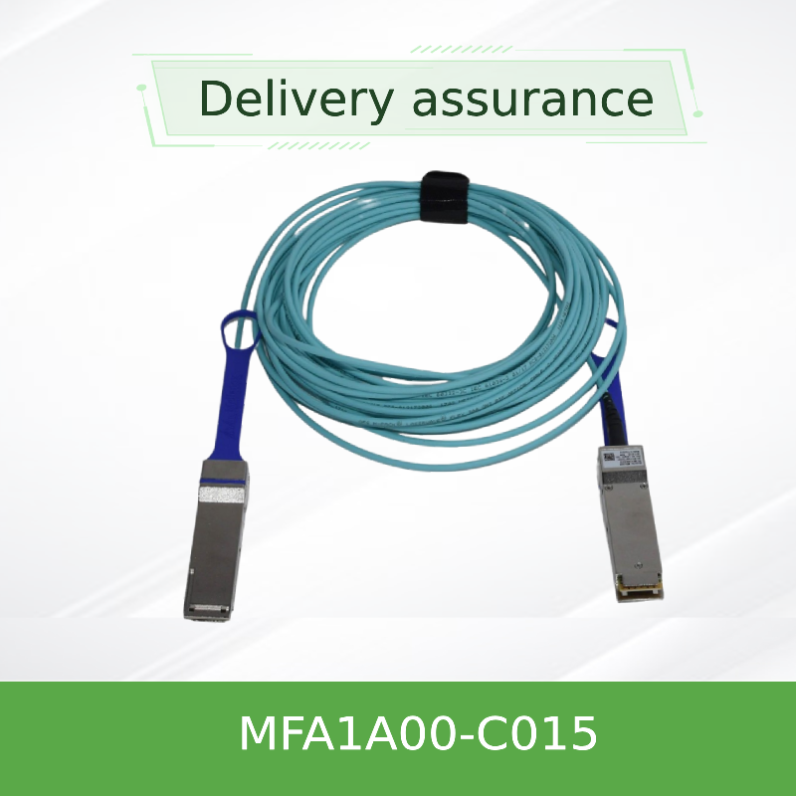

NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
Kabel optik aktif 100Gb/s QSFP28 berkinerja tinggi yang dirancang untuk interkoneksi jangka pendek hingga menengah di pusat data, mendukung sistem 100 Gigabit Ethernet dan InfiniBand EDR.
Ringkasan Produk
NVIDIA MFA1A00-C015 adalah kabel optik aktif berbasis QSFP28 VCSEL yang menyediakan bandwidth agregat 100Gb / s melalui serat multimode.masing-masing beroperasi hingga 25Kabel ini sepenuhnya sesuai dengan standar SFF-8665 dan SFF-8636, mendukung instalasi hot-plug-in dan manajemen I2C dengan konsumsi daya khas hanya 2.2W per ujung.
Fitur Utama
- Kecepatan data: Hingga 100Gb/s (4× 25,78Gb/s NRZ)
- Dukungan protokol: 100GbE, InfiniBand EDR
- Jangkauan: Hingga 100m melalui serat multimode
- Daya rendah: 2.2W tipikal per ujung (dengan retiming)
- Faktor bentuk QSFP28 yang dapat dicolok panas, sesuai dengan SFF-8665.
- SFF-8636 antarmuka I2C dengan pemantauan diagnostik digital
- Amplitudo output Rx yang dapat diprogram & pra-penekanan, pemerataan input Tx
- Sesuai RoHS, Kelas 1 keamanan laser
Teknologi & Desain
MFA1A00-C015 menggunakan teknologi VCSEL pada panjang gelombang 850nm ditambah dengan serat multimode berkecepatan tinggi.memungkinkan integritas sinyal yang superiorKabel ini mengintegrasikan pemantauan diagnostik digital untuk pelacakan waktu nyata daya optik, suhu, tegangan, dan bias arus.Pengataan Tx yang dapat diprogram dan amplitudo output Rx / pra-penekanan memungkinkan penyesuaian halus untuk kondisi papan host yang bervariasi. Jaket LSZH memastikan keamanan di lingkungan pusat data.
Penempatan Tipikal
- Pusat data 100GbE: Sambungkan switch top-of-rack ke server dan sistem penyimpanan
- InfiniBand EDR Fabrics: Kluster komputasi berkinerja tinggi yang membutuhkan interkoneksi latensi rendah
- Penyedia layanan cloud: Konektivitas 100G yang hemat biaya untuk cloud publik dan swasta
- Kluster pelatihan AI/ML: Sambungan dengan bandwidth tinggi dan latensi rendah untuk sistem berbasis GPU
- Jaringan kampus perusahaan: Hubungan agregasi antara switch distribusi dan inti
Kompatibilitas
Switch: Seri NVIDIA Spectrum, seri NVIDIA Quantum, dan switch QSFP28 lainnya yang mendukung 100GbE atau InfiniBand EDR.
Adaptor / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 dengan port QSFP28.
Protokol: 100GbE (IEEE 802.3bm) dan InfiniBand EDR.
Kompatibilitas tergantung pada sistem; lihat laporan kualifikasi produk tingkat sistem untuk konfigurasi yang divalidasi.
Spesifikasi
| Parameter | Nilai |
|---|---|
| Jenis Produk | Kabel Optik Aktif (AOC), QSFP28 |
| Tingkat Data | 100Gb/s (4× 25,78Gb/s NRZ) |
| Jenis Serat | Multimode (MMF) |
| Panjang gelombang | 850nm VCSEL |
| Jangkauan (OM3/OM4) | Hingga 100m |
| Tegangan Pasokan | 3.3V (3.135V - 3.465V) |
| Power Dissipation (per ujung, tidak ada retiming) | 1.5W tipikal / 1.8W maksimum |
| Power Dissipation (per ujung, dengan retiming) | 2.2W tipikal / 2.5W maksimum |
| Suhu ruang operasi | 0 °C sampai 70 °C |
| Suhu penyimpanan | -40 °C sampai 85 °C |
| Kelembaban Relatif (Operasi) | 5% - 85% |
| Jenis konektor | QSFP28 (sesuai dengan SFF-8665) |
| Antarmuka Manajemen | I2C (SFF-8636) dengan DDM |
| Digital Diagnostics (DDM) | Tx/Rx daya, suhu, tegangan, arus bias |
| Tingkat Kesalahan Bit (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Peraturan | CB, cTUVus, CE, FCC Kelas A, ICES, RCM, VCCI, laser Kelas 1 |
| Panjang (C015) | 15 meter |
Konsumsi daya bervariasi berdasarkan konfigurasi retiming. Untuk tingkat bit yang lebih rendah (tanpa retiming), konsumsi daya berkurang.
Panduan Pemilihan
| Nomor Bagian Pemesanan | Deskripsi | Panjang | Protokol |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
Untuk varian EDR InfiniBand, gunakan seri MFA1A00-Exxx. Untuk 100GbE, gunakan seri MFA1A00-Cxxx. Panjang lain tersedia atas permintaan.
Keuntungan
- Jangkauan yang diperluas: Lebih panjang dari DAC tembaga pasif, hingga 100m
- Konsumsi daya rendah: 2,2W per ujung mengurangi anggaran daya pusat data secara keseluruhan
- Dukungan tingkat fleksibel: Retiming yang dapat dipilih mendukung 25G dan tingkat bit yang lebih rendah
- Integritas sinyal yang kuat: Equalization dan retiming yang dapat diprogram memastikan kinerja link yang andal
- Pemasangan mudah: QSFP28 yang dapat disambungkan panas dengan kunci push-pull
- Diagnostik digital: Pemantauan kesehatan dan kinerja link secara real-time
Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara AOC dan DAC?
A: AOC (Active Optical Cable) menggunakan serat optik dengan transceiver terintegrasi untuk mencapai jangkauan yang lebih panjang (hingga 100m) daripada DAC tembaga pasif (biasanya ≤5m),sementara menawarkan berat badan yang lebih rendah dan kekebalan EMI yang lebih baik.
T: Dapatkah saya menggunakan kabel ini dengan saklar InfiniBand EDR?
A: Ya, seri MFA1A00 mendukung InfiniBand EDR (seri E) dan 100GbE (seri C).
T: Apa perbedaan antara seri C dan seri E?
A: Seri C dioptimalkan untuk aplikasi 100GbE, sementara seri E dioptimalkan untuk InfiniBand EDR. Keduanya menggunakan perangkat keras fisik yang sama tetapi mungkin memiliki konfigurasi firmware yang berbeda.
T: Apa radius lentur minimal kabel ini?
A: Radius tikungan minimum adalah 30 mm.
T: Apakah kabel bisa dicolok panas?
A: Ya, itu sepenuhnya hot-plug-in dan mendukung langsung memasukkan / mengeluarkan tanpa menonaktifkan sistem host.
T: Berapa konsumsi daya tanpa retiming?
A: Tanpa retiming, konsumsi daya adalah 1,5W tipikal per ujung, membuatnya ideal untuk aplikasi kecepatan rendah atau daya sensitif.
Langkah-langkah pencegahan penanganan
- Simpan penutup debu pelindung pada konektor sampai pemasangan untuk mencegah kontaminasi
- Gunakan pembersih konektor optik yang disetujui sebelum kawin untuk memastikan kehilangan penempatan yang rendah
- Hindari membengkokkan kabel lebih erat dari radius kelengkungan minimum 30 mm
- Perhatikan tindakan pencegahan ESD standar selama pemasangan dan penanganan
- Jangan tarik pada konektor; gunakan pull-tab atau kunci untuk memasukkan/menghapus
Tentang Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem berbasis teknologi.kami telah melayani pelanggan di seluruh dunia dengan peralatan jaringan termasuk switch, NIC, titik akses nirkabel, pengontrol, kabel, dan modul optik. tim penjualan dan teknis berpengalaman kami mendukung berbagai industri seperti pemerintah, kesehatan, manufaktur, pendidikan,Kami memberikan solusi yang disesuaikan, logistik global, dan dukungan multibahasa - semuanya dibangun di atas komitmen pelanggan pertama untuk keandalan, kinerja, dan skalabilitas.
Fakta-Fakta Utama
| Nomor bagian | MFA1A00-C015 |
| Faktor bentuk | QSFP28 (SFF-8665) |
| Tingkat data | 100Gb/s (4×25G NRZ) |
| Panjang | 15 m |
| Protokol | 100GbE |
| Kekuatan (dengan retiming) | 2.2W tipikal / akhir |
| Jangkauan | Hingga 100m |
| Jaket | LSZH, Aqua |
Matriks Kompatibilitas
| Jenis Perangkat | Platform yang Didukung |
|---|---|
| Switch Ethernet | NVIDIA Spectrum SN2000/SN3000/SN4000 seri, switch 100G pihak ketiga |
| InfiniBand Switch | NVIDIA Quantum, seri SB7800, SB7900 (dengan varian seri E) |
| Adaptor / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Pihak ketiga | Switch yang dilengkapi QSFP28 yang mendukung 100G (verifikasi kepatuhan) |
Daftar Pembeli
- Konfirmasi port switch / adaptor Anda mendukung QSFP28 dan 100G NRZ
- Memverifikasi panjang kabel yang diperlukan (C015 = 15m)
- Pastikan sistem Anda mendukung protokol yang diperlukan (100GbE atau InfiniBand EDR)
- Tentukan apakah retiming diperlukan untuk aplikasi Anda (diaktifkan secara default untuk 100G)
- Periksa anggaran daya dan pendinginan untuk modul QSFP28
- Tinjau laporan kualifikasi tingkat sistem untuk konfigurasi yang divalidasi
